CAD命令代码大全有哪些？

CAD命令代码大全涵盖了从基础绘图到高级编辑的各类功能，这些代码通过键盘输入或工具栏调用，极大提升了设计效率，以下将分类详细介绍常用命令及其应用场景，辅以表格归纳核心命令,并附相关FAQs解答。

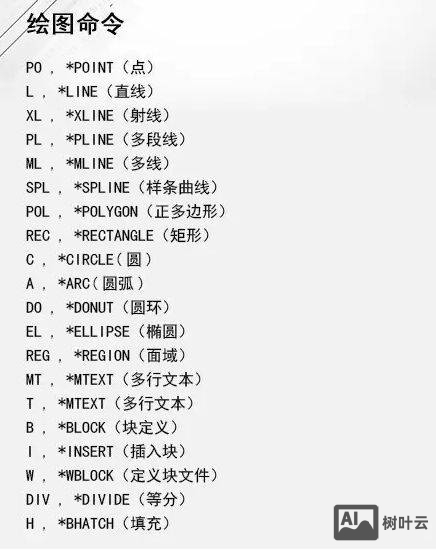

基础绘图命令

基础绘图命令是CAD操作的起点，用于创建基本几何图形。

• LINE（L）：绘制直线，需指定起点和终点，支持连续绘制。
• CIRCLE（C）：绘制圆，通过圆心+半径或三点、两点方式定义。
• ARC（A）：绘制圆弧，可指定圆心、起点、终点或角度参数。
• RECTANGLE（REC）：创建矩形，需输入对角点坐标或尺寸。
• POLYGON（POL）：绘制正多边形，可设置边数（3-1024）和外接/内切圆半径。
• ELLIPSE（EL）：绘制椭圆，需指定中心点、长轴端点和短轴半径。

编辑修改命令

编辑命令用于调整已有图形，实现复杂设计。

• MOVE（M）：移动对象，需选择基点和目标点。
• COPY（CO/CP）：复制对象，可单次或多次复制。
• ROTATE（RO）：旋转对象，需指定旋转基点和角度。
• SCALE（SC）：缩放对象，可设置比例因子或参考长度。
• TRIM（TR）：修剪对象，需选择剪切边界和被剪对象。
• EXTEND（EX）：延伸对象，将对象延伸至指定边界。
• OFFSET（O）：偏移对象，可创建等距平行线或同心圆。
• FILLET（F）：倒圆角，设置半径后选择两对象连接处。
• CHAMFER（CHA）：倒角，可设置距离或角度，对两对象进行斜切。
• ARRAY（AR）：阵列对象，支持矩形、环形和路径阵列，可设置数量和间距。

标注与注释命令

标注命令用于添加尺寸、文字等设计信息。

• DIMLINEAR（DLI）：线性标注，标注水平或垂直尺寸。
• DIMALIGNED（DAL）：对齐标注，标注倾斜对象的实际长度。
• DIMRADIUS（DRA）：半径标注，标注圆或圆弧半径。
• DIMDIAMETER（DDI）：直径标注，标注圆或圆弧直径。
• DIMANGULAR（DAN）：角度标注，标注两直线或圆弧的角度。
• MTEXT（MT/T）：多行文字，创建复杂文本内容，支持格式设置。
• LEADER（LE）：引线标注，添加带箭头的注释文字。

视图与显示命令

视图命令用于控制图形显示和操作环境。

• ZOOM（Z）：缩放视图，支持实时缩放、窗口缩放（W）、动态缩放（D）等。
• PAN（P）：平移视图，拖动图形查看不同区域。
• VIEW（V）：管理视图命名，保存和恢复特定显示状态。
• VPORTS：创建视口，在布局中生成多个视图窗口。
• REGEN（RE）：重生成视图，刷新显示效果，解决图形残影问题。

图层与对象特性命令

图层命令用于管理图形的组织和属性。

• LAYER（LA）：图层特性管理器，创建、删除图层，设置颜色、线型、线宽。
• MATCHPROP（MA）：特性匹配，将源对象的属性（如颜色、线型）复制给目标对象。
• COLOR（COL）：设置对象颜色，可按名称或编号选择。
• LINETYPE（LT）：加载和管理线型，如实线、虚线、点划线。
• LWEIGHT（LW）：设置线宽，控制图形打印时的线条粗细。

其他实用命令

• BLOCK（B）：创建块，将多个对象定义为单一对象，便于重复使用。
• INSERT（I）：插入块，将已定义的块添加到当前图形。
• HATCH（H）：填充图案，在封闭区域内添加材质或纹理。
• MEASURE（ME）：定距等分，在对象上按指定距离放置点或块。
• DIST（DI）：测量距离，显示两点间的长度、角度等信息。

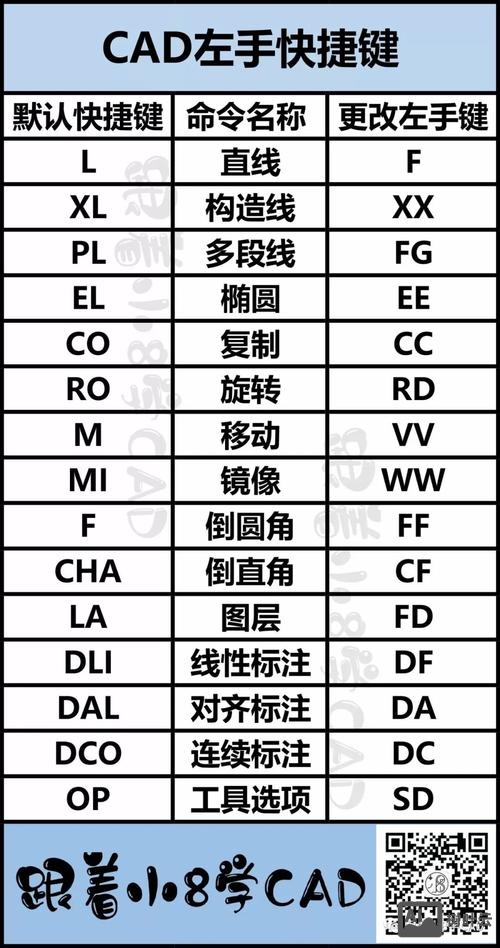

以下为部分核心命令的快速参考表格：

相关问答FAQs

Q1: 如何快速查找CAD命令的代码？
A1: CAD提供了多种命令查找方式：

1. 命令行提示：输入命令时，命令行会显示全称及简化代码（如输入“圆”可提示“CIRCLE”）。
2. 快捷键：通过工具栏或功能区图标悬停查看快捷键。
3. 命令别名：在“acad.pgp”文件中可自定义命令别名，如输入“L”执行LINE。
4. 帮助文档：按F1键打开CAD帮助，搜索命令名称获取详细信息。

Q2: 为什么输入命令后CAD无反应？
A2: 常见原因及解决方法：

1. 命令未激活：确保命令行处于输入状态（闪烁光标），或按ESC键取消当前操作。
2. 系统变量错误：如“FILEDIA”设置为0时，命令行不弹出对话框，可输入“FILEDIA 1”恢复。
3. 插件冲突：禁用第三方插件，或以“启动/基础运行”模式启动CAD排查问题。
4. 版本差异：部分命令为高版本特有，需确认软件版本支持该代码。

通过掌握以上命令代码，可大幅提升CAD操作效率，建议结合实际练习加深记忆,并灵活运用快捷键和自定义功能优化工作流程。
