批量打印CAD命令怎么用？

批量打印CAD图纸是工程设计中常见的需求，尤其当项目包含大量图纸时，手动逐张打印不仅效率低下，还容易出错，CAD软件提供了多种批量打印方法，通过命令或工具可实现高效操作,以下是详细操作步骤和注意事项。

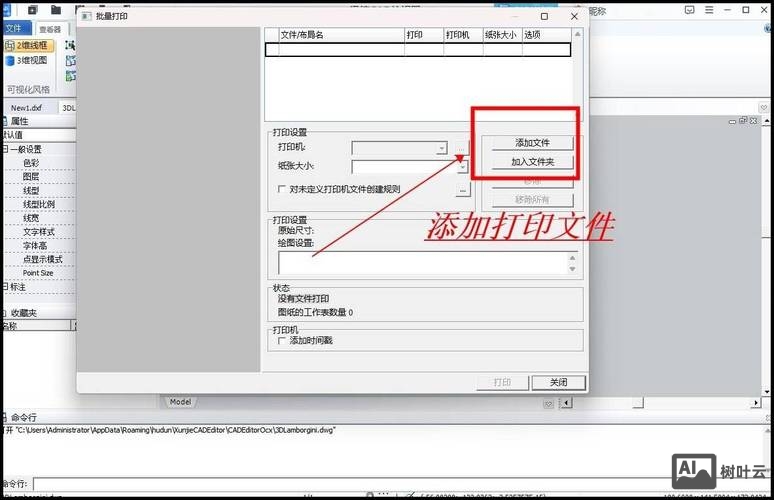

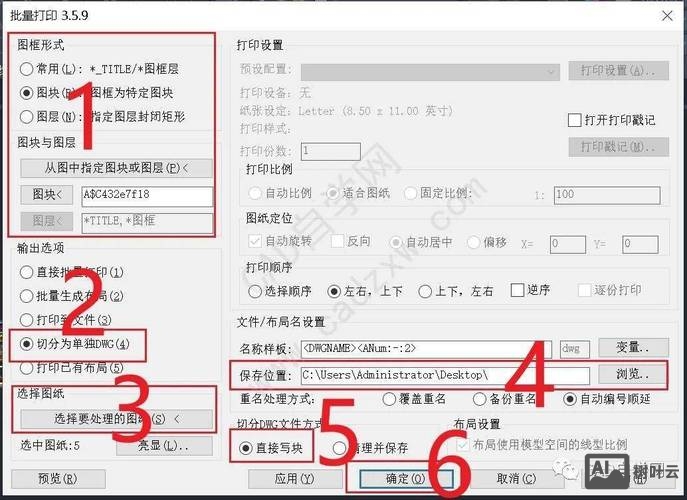

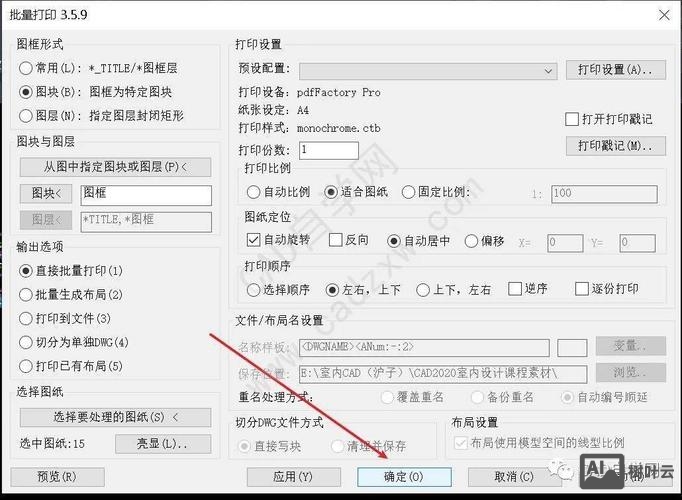

批量打印的核心在于利用CAD的“发布”功能（PUBLISH命令），该功能支持同时打印多张图纸，并可设置打印样式、纸张大小、输出格式等参数，打开CAD软件，在命令行输入“PUBLISH”并回车，弹出“发布”对话框，点击“添加图纸”按钮，选择需要批量打印的DWG文件，可按住Ctrl键多选，或通过“文件夹”选项批量导入指定目录下的所有图纸，添加后，图纸列表会显示在对话框中，可调整打印顺序,通过上下箭头按钮排序。

设置打印参数，在图纸列表中选择单张或多张图纸，右键点击选择“页面设置替代”，为选中的图纸配置打印参数，若所有图纸使用相同设置，可先设置好第一张图纸的页面设置（如打印机名称、纸张尺寸、打印比例等），然后右键点击列表中的图纸，选择“将当前页面设置应用到所有图纸”，确保打印一致性，需注意，部分图纸可能因图层或布局不同需要单独调整,此时可逐张修改页面设置。

输出格式方面，在“发布”对话框的“发布到”选项中，可选择“打印机”（直接发送到物理打印机或虚拟打印机）或“DWF文件”（生成电子图纸），若选择打印机，需确保已正确连接并配置打印机驱动；若选择DWF，可点击“选项”设置DWF版本、密码等参数，设置完成后，点击“发布”按钮，CAD开始处理图纸并执行打印任务,进度条会显示打印状态。

批量打印时需注意以下几点：一是检查图纸的打印比例，确保比例统一或符合要求；二是确认打印样式（CTB或STB文件）是否正确，避免颜色或线型显示异常；三是对于大型图纸，可先单独测试打印效果，确认无误后再批量处理；四是若打印过程中出现错误，可在“发布”对话框的“状态”列查看具体错误信息，如文件路径错误、打印机未连接等,及时修正后重新发布。

CAD插件或第三方工具也可辅助批量打印，如“Batch Plot”插件，功能更灵活，支持批量修改图层、属性等操作，但需确保插件与CAD版本兼容，对于非CAD用户，也可使用AutoCAD LT版或在线CAD工具，部分工具提供网页版批量打印功能,无需安装软件。

相关问答FAQs：

1. 批量打印时如何设置不同图纸使用不同的打印机？
   在“发布”对话框中，分别选中需要使用不同打印机的图纸，右键点击选择“页面设置替代”，在“打印机/绘图仪”下拉菜单中选择对应的打印机名称，确认后该图纸将使用指定的打印机输出，注意，不同打印机需提前在系统中正确安装驱动。

2. 批量打印后如何检查是否有图纸漏打？
   在“发布”对话框中，所有图纸的状态列会显示“完成”或“错误”，若状态为“未处理”，可能是文件路径错误或图纸损坏，需重新添加，打印完成后，可通过检查打印机的任务队列或输出文件夹中的文件数量，确认图纸数量是否与列表一致,避免遗漏。
