CAD标注命令怎么用？快速掌握技巧

在CAD软件中,标注命令是绘制工程图纸不可或缺的工具，用于准确表达图形对象的尺寸、角度、位置等信息，掌握标注命令的使用方法，能够大幅提升绘图效率和图纸规范性，CAD中的标注命令主要分为线性标注、对齐标注、弧长标注、坐标标注、半径标注、直径标注、角度标注、基线标注、连续标注、快速标注、公差标注等多种类型，每种命令针对不同的标注需求设计，具有独特的操作方式和适用场景。

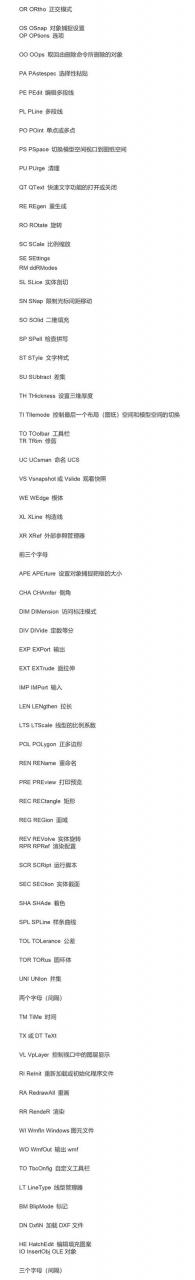

（图片来源网络，侵删）

线性标注（DIMLINEAR）用于标注水平或垂直方向的尺寸，是应用最广泛的标注类型之一，执行该命令后，用户需依次选择标注的两个延伸线原点，并通过拖动鼠标确定尺寸线的位置，对齐标注（DIMALIGNED）则适用于标注倾斜对象的尺寸，其尺寸线与标注对象平行，能真实反映斜边的实际长度，弧长标注（DIMARC）用于标注圆弧或多段线弧的长度，可在标注文字上方显示弧长符号，坐标标注（DIMORDINATE）用于标注点的坐标值，通常通过引线标注X轴或Y轴的坐标距离。

半径标注（DIMRADIUS）和直径标注（DIMDIAMETER）分别用于标注圆或圆弧的半径和直径，系统会自动添加半径符号“R”或直径符号“Φ”，角度标注（DIMANGULAR）用于标注两条非平行直线、圆弧或圆的角度，标注结果以度为单位，基线标注（DIMBASELINE）和连续标注（DIMCONTINUE）是在现有标注基础上快速创建多个相关标注的工具，基线标注以同一基线为起点，而连续标注以上一个标注的第二条延伸线为起点，需在执行命令前预先创建线性标注、角度标注或坐标标注作为基准。

快速标注（QDIM）是高效的批量标注工具，可同时选择多个对象（如直线、圆、点等）快速创建基线标注、连续标注、并列标注等类型，简化了复杂图形的标注流程，公差标注（TOLERANCE）用于创建形位公差特征框，需配合基准符号使用，以表达机械零件的形状、方向、位置和跳动公差要求，CAD还提供标注样式管理器（DIMSTYLE），用于统一设置标注的箭头样式、文字高度、精度、延伸线偏移量等参数，确保图纸中所有标注风格一致。

在实际操作中,标注命令的执行通常需结合对象捕捉功能（如端点、交点、圆心等），以保证标注原点的准确性，标注完成后，用户可通过夹点编辑功能调整尺寸线位置、文字内容或延伸线长度，也可使用标注更新（DIMUPDATE）命令将现有标注按当前样式进行统一修改，对于动态标注（DIMJOGLINE），可在折弯处添加标注符号，用于标注圆弧或圆的中心位于图纸外时的实际尺寸。

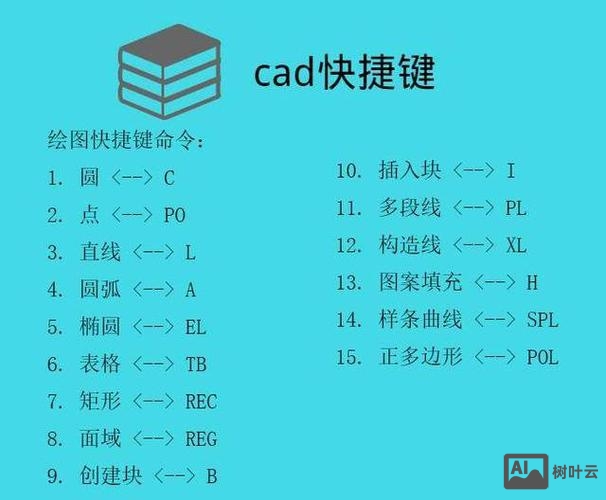

（图片来源网络，侵删）

以下为常用标注命令的功能及快捷键总结：

标注类型	命令	功能描述	适用场景
线性标注	DIMLINEAR	标注水平/垂直尺寸	矩形、多边形等线性对象
对齐标注	DIMALIGNED	标注倾斜对象的实际长度	斜线、斜边等非水平/垂直对象
半径标注	DIMRADIUS	标注圆或圆弧的半径	圆弧、圆角等圆形结构
直径标注	DIMDIAMETER	标注圆或圆弧的直径	圆孔、圆柱等圆形特征
角度标注	DIMANGULAR	标注角度尺寸	斜面、倒角、角度连接处
基线标注	DIMBASELINE	从同一基线创建多个线性标注	阶梯轴、多层结构等
连续标注	DIMCONTINUE	一个标注为基准创建连续标注	首尾相接的串联尺寸
快速标注	QDIM	批量选择对象快速生成多种标注	复杂图形的快速标注

相关问答FAQs：

Q1: 如何在CAD中修改标注箭头的样式？
A1: 可通过标注样式管理器修改：输入“DIMSTYLE”命令打开对话框，选择“符号和箭头”选项卡，在“箭头”区域下拉菜单中选择箭头样式（如实心闭合、建筑标记等），或自定义箭块大小，点击“确定”后应用即可，若需单独修改某个标注，选中标注后右键选择“特性”，在“直线和箭头”分组中调整箭头参数。

Q2: 标注时为何出现文字重叠或延伸线过长的问题？
A2: 文字重叠通常由标注间距过小或文字位置不当导致，可通过“标注样式”中的“调整”选项卡设置“文字位置”为“尺寸线上方，带引线”，或使用“DIMSPACE”命令批量调整标注间距，延伸线过长则需在“直线”选项卡中修改“延伸线超出尺寸线”的值，或通过夹点手动拖动延伸线端点进行调整，启用“标注打断”（DIMBREAK）命令可清理交叉延伸线，提升图纸清晰度。
