CAD如何用命令快速建立坐标？

在CAD软件中，建立坐标系的命令是“UCS”（User Coordinate System，用户坐标系），通过该命令可以根据绘图需求自定义坐标系的位置、方向和旋转角度，从而简化复杂对象的绘制过程，熟练掌握UCS命令的用法，能够显著提升绘图效率和精度,以下是关于CAD建立坐标命令的详细操作指南和应用场景。

UCS命令的启动方式

启动UCS命令主要有三种方式：

1. 命令行输入：在CAD命令行中直接输入“UCS”并按回车键。
2. 功能区操作：切换至“视图”选项卡，在“坐标”面板中点击“UCS”按钮。
3. 工具栏调用：在“视图”工具栏中找到“UCS”图标进行点击。

启动命令后，命令行会提示指定UCS的原点、轴方向或选择预设选项,用户需根据实际需求选择相应操作。

UCS命令的核心选项及操作

UCS命令提供了多个子选项，以下是常用选项的功能和操作方法：

UCS命令的高级应用技巧

1. 动态UCS模式：
   在状态栏开启“动态UCS”功能后，可在绘制对象时临时将坐标系与平面（如三维实体的表面）对齐，无需手动创建UCS，在斜面上绘制矩形时，动态UCS会自动将XY平面与斜面对齐。


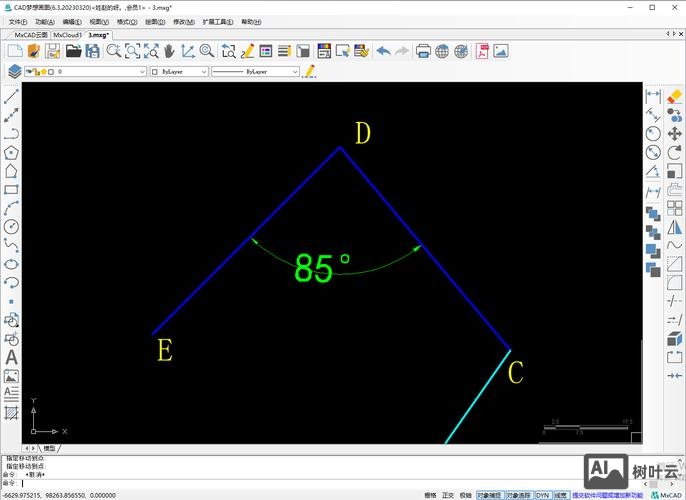

   （图片来源网络，侵删）

2. 命名和保存UCS：
   若需重复使用某一坐标系，可通过“命名”选项为其命名，输入“UCS”后选择“命名”，输入名称（如“倾斜面”），后续通过“上一个”选项可快速切换回该坐标系。

3. 与视图结合使用：
   在三维建模中，结合“视图”选项可将坐标系快速对齐到当前视图平面，在俯视图中绘制平面图形后，切换至前视图并启用“视图”选项，即可直接在前平面上继续绘图。

典型应用场景

1. 斜面或曲面绘图：
   在机械设计中，常需在倾斜面上绘制孔或槽，通过“三点”选项将UCS的XY平面与斜面对齐，即可在二维平面模式下完成绘制。

2. 装配图定位：
   在装配图中，使用“对象”选项将坐标系与零件的基准面对齐，可快速定位其他组件的位置，避免复杂的坐标计算。


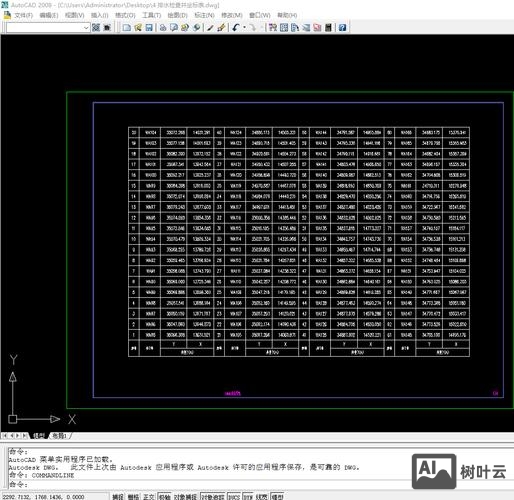

   （图片来源网络，侵删）

3. 建筑平面布局：
   在建筑制图中，通过移动UCS原点至房间角点，并旋转X轴至墙体方向，可简化门窗等构件的坐标输入。

注意事项

1. 坐标系变更后，输入的坐标值将基于当前UCS，需注意与世界坐标系（WCS）的区分。
2. 在三维建模中，频繁切换UCS可能导致视觉混乱，建议通过“命名”功能保存关键坐标系。
3. 使用动态UCS时，需确保捕捉模式开启，以精确对齐目标平面。

相关问答FAQs

Q1：如何快速恢复到世界坐标系？
A：在命令行输入“UCS”，选择“世界”选项或按快捷键“W”即可恢复到默认的世界坐标系（WCS），点击“坐标”面板中的“世界”图标也可快速切换。

Q2：UCS和动态UCS有什么区别？
A：UCS是手动创建的固定坐标系，需通过命令行或功能区操作定义，适用于需要长期使用的坐标系；动态UCS是临时坐标系，仅在绘制对象时自动对齐目标平面，无需手动创建，适合临时性绘图任务,但不会保存坐标系状态。
