CAD对齐线命令怎么用？

在CAD软件中,对齐线命令（ALIGN）是一项非常实用的功能，主要用于将对象移动、旋转或缩放，使其与另一个对象对齐，这一命令在机械设计、建筑绘图等领域中应用广泛，能够有效提高绘图精度和效率，通过对齐线命令，用户可以快速将源对象（需要调整的对象）与目标对象（参考对象）对齐，无论是二维还是三维图形，都能实现精准的位置匹配。

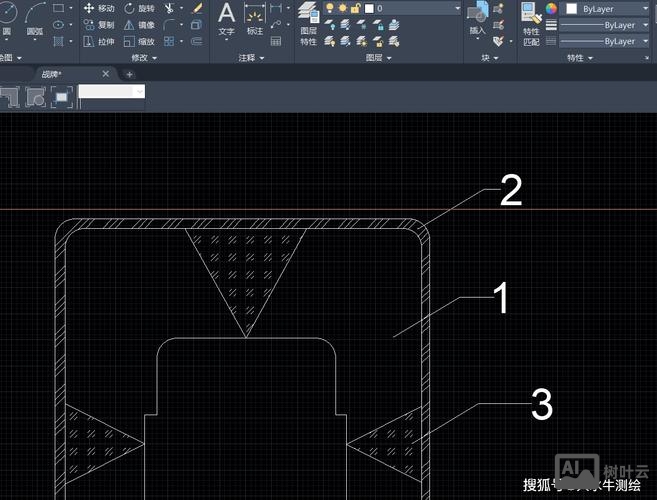

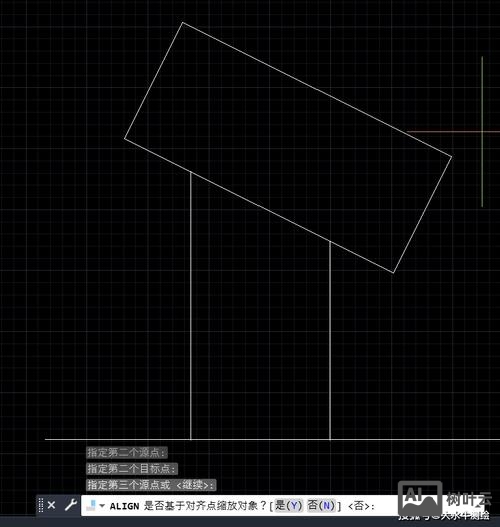

对齐线命令的基本操作步骤相对简单,但需要理解其核心逻辑，用户需输入命令“ALIGN”或通过菜单栏选择“修改”→“三维操作”→“对齐”，执行命令后，系统会提示用户选择源对象，此时需框选需要调整的图形元素，选择完成后，系统会要求用户指定源对象的第一个源点和第一个目标点，这两个点的定义对齐结果至关重要，若要将一个矩形与一条斜边对齐，需先选择矩形的某个角点作为源点，再选择斜边的对应端点作为目标点，系统会提示指定第二个源点和第二个目标点，这一步骤用于确定对象的旋转角度和缩放比例，若仅需平移对齐，可在指定第二个点时直接按回车键跳过；若需同时调整旋转和缩放，则需精确选择对应点，系统会根据用户指定的点自动计算并应用变换，完成对齐操作。

对齐线命令的参数设置和选项功能也值得深入探讨,在指定点的过程中，用户可以选择“2D对齐”或“3D对齐”模式，2D对齐仅适用于平面图形，通过两个源点和两个目标点即可完成平移和旋转；而3D对齐则需要三个源点和三个目标点，以实现三维空间中的精准对齐，命令还支持“缩放”选项，即根据源对象和目标对象之间的距离比例自动调整对象大小，若源对象的两个点间距为100，目标对象对应点间距为200，选择缩放后，源对象会自动放大一倍以匹配目标尺寸，这一功能在需要统一比例或调整大小时尤为有用。

为了更直观地理解对齐线命令的应用场景,以下通过表格列举几个常见实例：

在实际操作中,对齐线命令的精度控制需要注意以下几点，点的选择必须准确，尤其是在复杂图形中，建议使用对象捕捉功能（如端点、中点、交点）来确保点的定位无误，若对齐后的对象位置不理想，可通过命令行中的“放弃”选项（U）撤销操作，或使用“编辑”→“放弃”重新调整，对于三维对齐，需注意UCS（用户坐标系）的方向，以免因坐标系偏差导致对齐错误。

对齐线命令的优势在于其灵活性和高效性,相比传统的移动、旋转和缩放命令组合，它能够一次性完成多个变换步骤，减少操作步骤和误差，该命令也存在一定局限性，例如在处理非刚性对象（如样条曲线）时，对齐结果可能不符合预期，此时需结合其他命令（如拉伸或夹点编辑）进行微调。

相关问答FAQs：
Q1：对齐线命令是否可以同时对齐多个对象？
A1：可以，在选择源对象时，用户可以使用窗口选择或交叉选择框选多个对象，系统会将其作为一个整体进行对齐操作，但需注意，所有选中的对象将统一进行相同的变换（平移、旋转或缩放），无法单独调整单个对象。

Q2：对齐线命令与“移动”+“旋转”命令组合有何区别？
A2：对齐线命令的优势在于能够一次性完成平移、旋转和缩放的复合操作，而“移动”+“旋转”命令需分步执行，且缩放需额外使用“缩放”命令，对齐线命令可根据目标点的距离自动计算缩放比例，而传统命令组合需手动输入缩放比例，效率较低。
