CAD命令大全图文，哪些命令最实用？

CAD作为工程设计领域广泛使用的软件，其命令的熟练掌握直接影响绘图效率，以下从基础绘图、编辑修改、尺寸标注、视口控制及辅助工具五大类，结合图文说明（此处以文字描述命令功能及操作要点，实际图文需配合界面截图），系统梳理常用CAD命令,帮助用户快速上手。

基础绘图命令

绘制图形是CAD操作的核心，常用命令包括：

• LINE（L）：绘制直线，指定起点后连续输入终点坐标或点击鼠标，输入“C”可闭合图形。
• CIRCLE（C）：绘制圆，提供圆心+半径、两点（直径）、三点相切等多种方式。
• ARC（A）：绘制圆弧，可通过起点、圆心、端点或角度等参数组合绘制。
• RECTANG（REC）：绘制矩形，指定对角点后可设置圆角（F）、宽度（W）等参数。
• POLYGON（POL）：绘制正多边形，输入边数后选择内接于圆（I）或外切于圆（C）模式。
• ELLIPSE（EL）：绘制椭圆，需指定长轴端点后输入短轴长度或旋转角度。

编辑修改命令

编辑命令用于调整图形位置与形态，提升绘图灵活性：

• MOVE（M）：移动对象，选择目标后指定基点和位移点。
• COPY（CO/CP）：复制对象，可单次或多次复制（“M”选项实现连续复制）。
• ROTATE（RO）：旋转对象，指定基点后输入旋转角度或参照角度。
• SCALE（SC）：缩放对象，选择基点后输入比例因子（如“2”放大一倍，“0.5”缩小一半）。
• TRIM（TR）：修剪对象，先选择剪切边界，再点击需修剪的线段。
• EXTEND（EX）：延伸对象，选择边界后点击需延伸的线段至边界。
• OFFSET（O）：偏移对象，输入距离后复制并平行移动原图形，适用于等距线条绘制。
• FILLET（F）：倒圆角，设置半径后选择两相交直线生成圆角。
• CHAMFER（CHA）：倒斜角，设置距离或角度后选择两直线生成斜角。

尺寸标注命令

尺寸标注是工程图的关键组成部分，常用命令如下：

• DIMLINEAR（DLI）：线性标注，标注水平或垂直方向的尺寸。
• DIMALIGNED（DAL）：对齐标注，标注倾斜对象的实际长度。
• DIMRADIUS（DRA）：半径标注，标注圆或圆弧的半径。
• DIMDIAMETER（DDI）：直径标注，标注圆或圆弧的直径。
• DIMANGULAR（DAN）：角度标注，标注两直线或圆弧的角度。
• QLEADER（LE）：快速引线，通过引线添加文字或注释。

视口与显示控制命令

• ZOOM（Z）：缩放视图，常用选项包括“E”（范围显示）、“W”（窗口放大）、“P”（上一个视图）。
• PAN（P）：平移视图，拖动鼠标移动绘图区域。
• VPORTS：创建视口，在模型空间或布局中分割多个视图窗口。
• VIEW（V）：管理命名视图，保存和恢复特定显示状态。

辅助工具命令

• OSNAP（OS）：对象捕捉，开启后自动捕捉端点、中点、交点等关键位置，需配合“F3”键切换。
• GRID（F7）：显示或隐藏栅格，帮助对齐图形。
• LAYER（LA）：图层管理，创建、隐藏或锁定图层，控制图形显示与编辑。
• BLOCK（B）：创建图块，将多个对象组合为单一对象，便于重复调用。
• INSERT（I）：插入图块，将已定义的图块放置到指定位置。

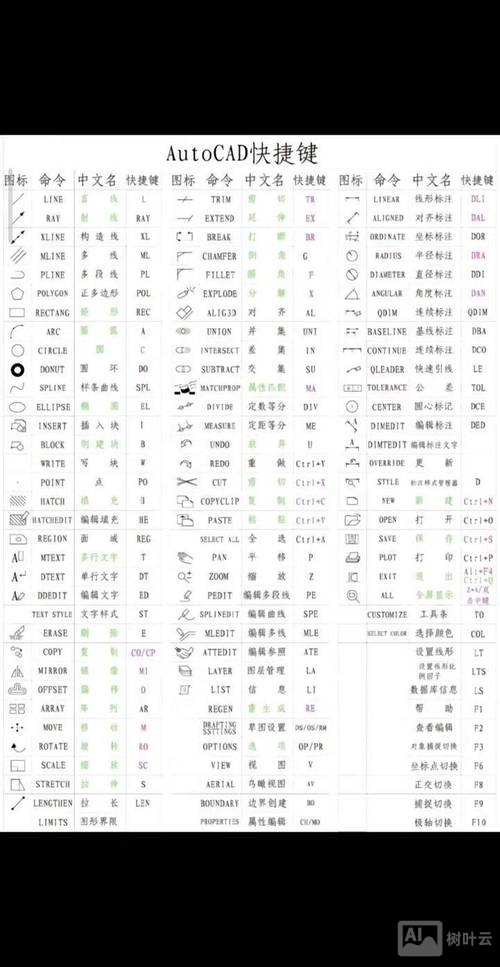

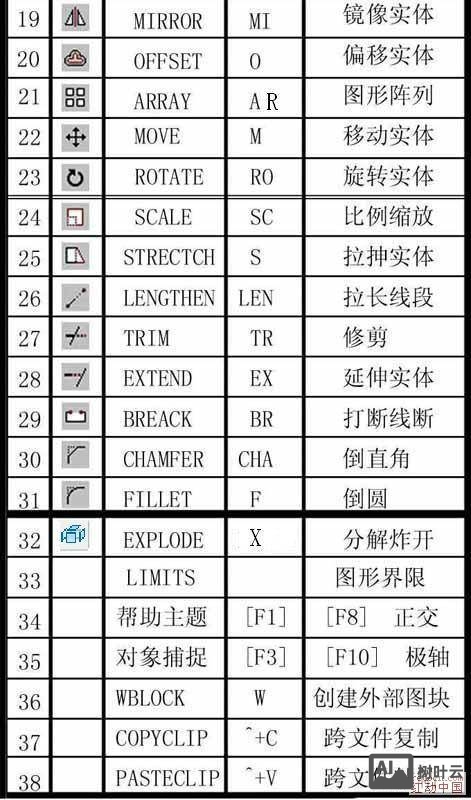

常用CAD命令速查表

相关问答FAQs

Q1：如何快速修剪多余线段？
A：使用TRIM（TR）命令时，先输入“ALL”选择所有对象作为剪切边界，然后直接点击需修剪的线段，或框选需删除的部分,按回车键确认即可快速完成修剪。

Q2：为什么标注尺寸时文字显示为问号？
A：通常是由于当前文字样式未正确设置中文字体导致，解决方法：在“文字样式”对话框中，选择“SHX字体”为“gbcbig.shx”（中文专用字体），或“大字体”为“gbcbig.shx”,确保字体支持中文显示后重新标注即可。
