CAD填充命令怎么用？技巧和注意事项有哪些？

CAD的填充命令是绘制工程图和技术图纸中常用的重要工具，主要用于在封闭区域内填充特定的图案、颜色或渐变效果，以区分不同的材料、区域或表达设计意图，在AutoCAD等CAD软件中，填充命令通常通过“HATCH”或“BHATCH”命令执行，位于“绘图”菜单下或通过工具栏调用，其功能强大且参数设置灵活,能够满足复杂工程设计的多种需求。

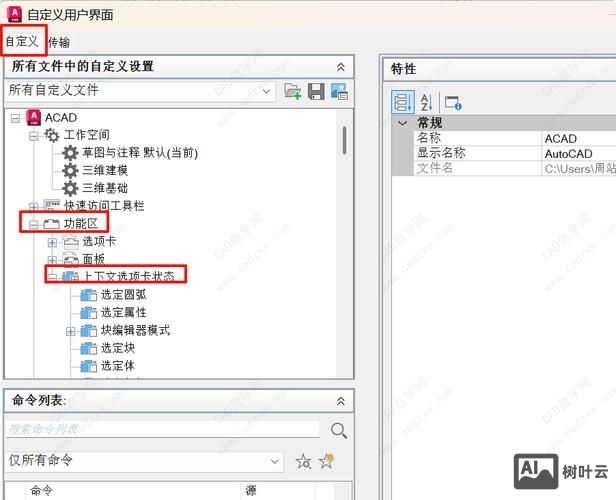

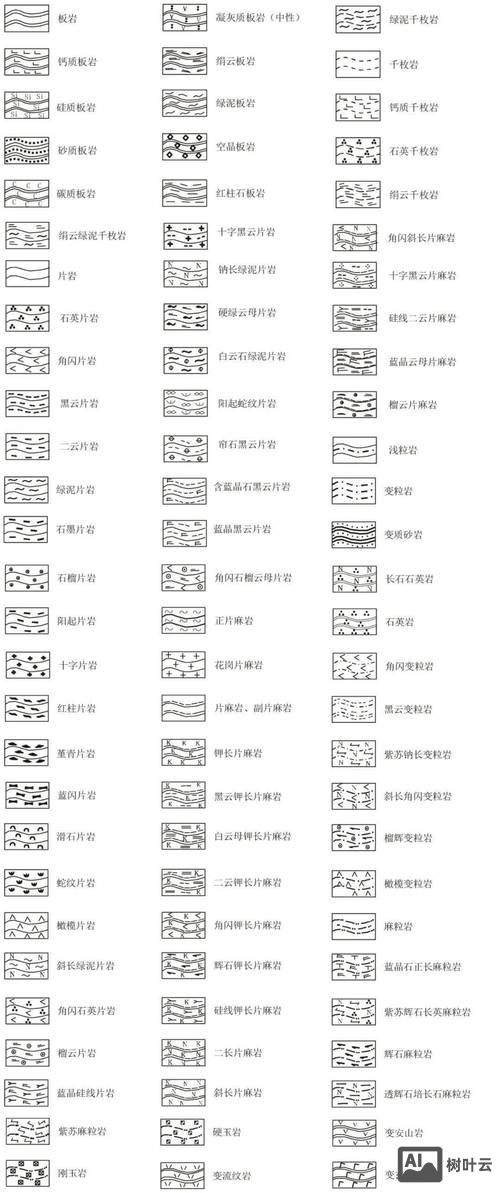

填充命令的核心参数包括填充图案、填充比例、填充角度和孤岛检测等，填充图案是决定填充视觉效果的关键，CAD软件提供了多种预设图案库，如“ANSI”系列（适用于机械制图中的剖面线）、“ISO”系列（符合国际标准）以及“其他预定义”中的砖块、混凝土、草地等实用图案，用户还可自定义图案，通过创建.pat文件实现个性化填充需求，填充比例控制图案的疏密程度，比例过小会导致图案密集重叠，比例过大则可能使图案稀疏不连续，需根据图形尺寸调整，例如在1:100的建筑平面图中，混凝土填充的比例通常设置为10-15较为合适，填充角度用于调整图案的旋转方向，例如金属剖面线常设置为45°或135°，以避免与轮廓线平行，孤岛检测功能则允许用户识别封闭区域内的子封闭区域（如孔洞、凸台），并设置填充方式，包括“普通”“外部”和“忽略”三种模式，普通模式下仅填充最外层与第一层孤岛之间的区域，外部模式仅填充最外层区域，忽略模式则填充所有区域,无视孤岛存在。

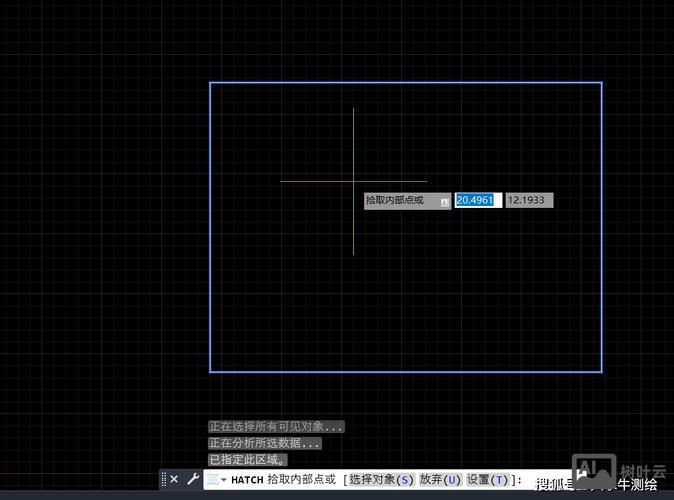

填充命令的操作流程通常分为四步：执行“HATCH”命令，打开“图案填充和渐变色”对话框；选择或自定义填充图案，设置比例、角度等参数；点击“添加：拾取点”或“添加：选择对象”按钮，在封闭区域内单击或选择边界，系统会自动检测封闭区域并预览填充效果；确认参数无误后点击“确定”完成填充，需要注意的是，填充边界必须为封闭图形，若有间隙可能导致填充失败，可通过“边界集”选项或使用“BOUNDARY”命令创建多段线边界解决，填充图案可编辑，双击已填充的图案可重新打开参数对话框进行修改，也可通过“分解”命令将填充图案转换为单独的线条，但分解后无法直接编辑参数,需谨慎使用。

在复杂设计中，填充命令还可与图层、块属性等功能结合使用，将不同材料的填充图案分配到不同图层，便于统一管理显示或隐藏；利用块属性定义填充区域的材质信息，实现图纸与数据的关联，对于大面积填充，为提高显示性能，可启用“填充可见性”选项，在“选项”对话框中设置填充显示模式,避免因图案复杂导致软件卡顿。

相关问答FAQs：

1. 问：填充时提示“未找到有效的边界”，如何解决？
   答：此问题通常由边界不封闭或存在微小间隙导致，可尝试以下方法：① 使用“放大”功能检查边界是否存在未闭合的线条，用“延伸”或“修剪”命令修复；② 执行“BOUNDARY”命令，创建多段线边界后再填充；③ 在“图案填充和渐变色”对话框中，勾选“允许的间隙”选项，设置合适的容差值（通常0.5-1mm），使系统忽略微小间隙。

2. 问：如何自定义填充图案？

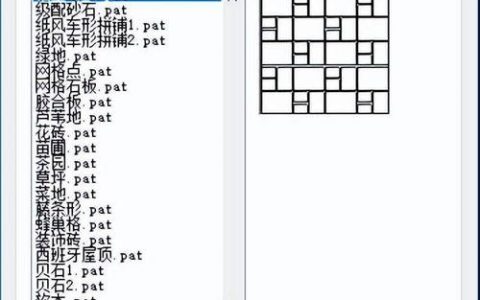

   答：自定义填充图案需创建.pat文件，步骤如下：① 用文本编辑器（如记事本）编写.pat文件，语法包括图案名称、角度、比例、定义线等，*MYPATTERN, 0, 0, 0, 0.5, 0.5, 0, -0.5, 0.5, 1.0；② 将文件保存至CAD支持路径（如“C:\Program Files\AutoCAD 2023\Support”）；③ 在填充命令中选择“自定义”选项，加载.pat文件即可使用，需注意文件编码为ANSI,且定义线坐标需精确计算。
