在CAD软件中,填充编辑命令是用于修改和管理图案填充的重要工具，能够帮助用户调整填充的图案类型、比例、角度、边界等属性，以满足不同的设计需求，掌握这些命令的使用方法，可以显著提高绘图效率和设计精度，以下将从命令调用、核心参数设置、高级功能应用及常见问题解决等方面，详细解析CAD填充编辑命令的使用方法和技巧。
填充编辑命令的调用方式
在CAD中,编辑填充主要通过以下几种方式调用：

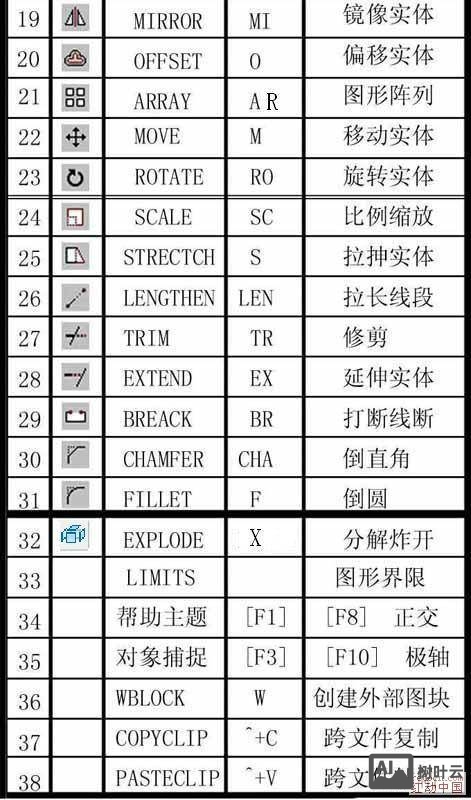

- 命令行输入：直接在命令行中输入“HATCHEDIT”或简写“HE”，按回车键后选择需要编辑的填充对象，即可打开“图案填充编辑”对话框。

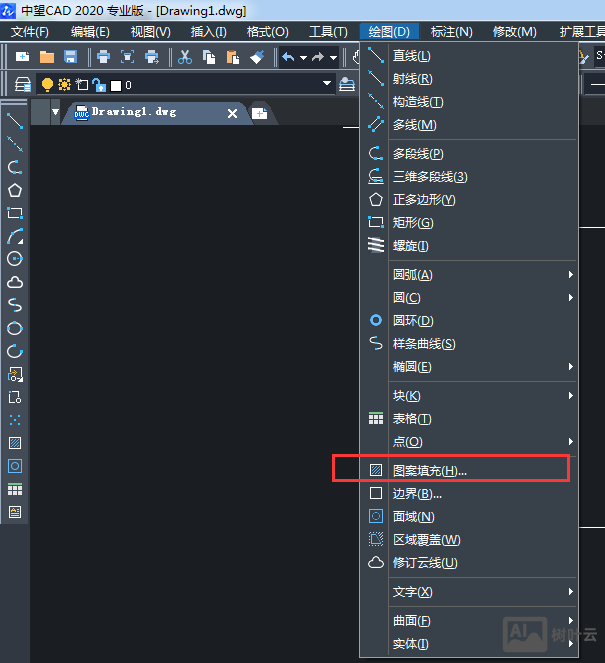

- 工具栏按钮：在“常用”选项卡的“绘图”面板中，找到“图案填充编辑”按钮（通常显示为倾斜的网格图案），点击后选择填充对象进行编辑。
- 快捷菜单：用鼠标左键单击已创建的填充对象，右键单击，在弹出的快捷菜单中选择“编辑图案填充”，即可打开编辑对话框。
- 双击填充对象：直接双击绘图区中的填充图案，系统会自动弹出“图案填充编辑”对话框，这是最快捷的操作方式之一。
核心参数设置及功能解析
“图案填充编辑”对话框包含多个选项卡，每个选项卡对应不同的参数设置，以下是主要功能模块的详细说明：
“图案填充”选项卡：基础属性调整
类型和图案：

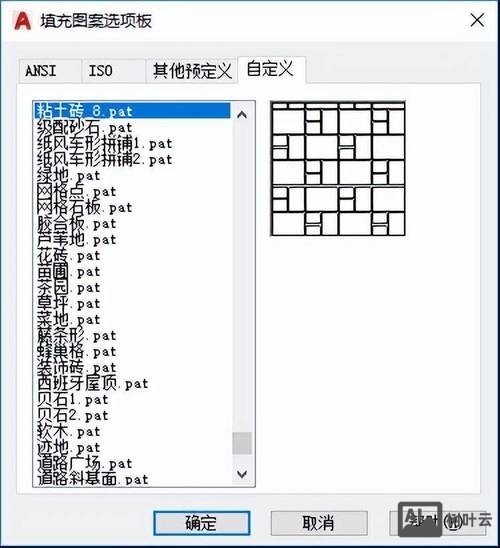

- 类型：可选择“预定义”“自定义”或“用户定义”，预定义是软件自带的图案库；自定义需用户加载外部.pat文件；用户定义则可创建简单的直线或交叉线填充。
- 图案：点击下拉箭头可浏览所有预定义图案，如“ANSI31”（斜线）、“AR-CONC”（混凝土）等，也可直接输入图案名称快速查找。
- 样例：显示当前填充图案的预览效果，点击可重新选择图案。
角度和比例：
（图片来源网络，侵删）- 角度：控制填充图案的旋转角度，ANSI31”默认角度为0°，设置为90°后斜线方向会变为垂直。
- 比例：调整图案的疏密程度，值越大图案越稀疏，值越小越密集，例如砖墙填充的比例通常设置为10-20，而金属网可能需要更大的比例（如50）。
- 双向（仅用户定义）：勾选后可生成垂直交叉的网格填充，适用于地板或栅格设计。
图案填充原点：
用于控制填充图案的起始参考点，默认为“当前UCS原点”，勾选“指定的原点”后，可点击“拾取点”手动选择填充的起始位置，确保图案对齐边界（如瓷砖铺贴时需要对齐边缘）。
“原点”选项卡：精确控制填充对齐
当需要对填充图案进行精确定位时,可通过“原点”选项卡设置：
- 边界范围：选择“使用当前原点”或“存储为默认原点”，可固定填充的起始位置，避免多次编辑后图案错位。
- 新的原点：通过“拾取点”或“选择对象”指定新的原点，例如在机械零件中，需让填充图案从孔的中心开始排列时，可将原点设置在孔心位置。
“边界”选项卡：填充范围的定义与修改
填充边界是填充图案的依据,该选项卡提供了多种边界编辑工具：
- 添加边界：点击“拾取点”可在封闭区域内点击生成边界，或点击“选择对象”手动选择封闭曲线（如多段线、圆、椭圆等）作为边界。
- 删除边界：若填充区域内存在不需要填充的孔洞（如零件中的内孔），可先选择填充对象，点击“删除边界”，然后选择孔洞边界，即可排除该区域的填充。
- 重新创建边界：当原始边界被修改或删除时，可通过此功能基于现有填充重新生成边界，并可选择生成多段线或面域作为新边界。
“选项”选项卡：填充显示与关联性设置
- 关联：勾选后，填充图案会随边界的修改自动更新（如拉伸边界时填充范围同步调整），若取消关联，边界修改后填充保持不变。
- 注释性：勾选后，填充图案可随视图比例缩放，适用于多比例绘图的图纸（如建筑平面图）。
- 创建独立的图案填充：当选择多个封闭区域进行填充时，勾选此项可使每个区域生成独立的填充对象，便于单独编辑。
- 绘图次序：可设置填充相对于其他对象的显示层级（如置于“前置”“后置”或“边界之后”），避免遮挡重要线条。
高级功能应用技巧
渐变填充编辑：
在“图案填充编辑”对话框中，切换到“渐变色”选项卡，可创建颜色渐变填充，支持“单色”或“双色”渐变，并可调整渐变方向、角度及中心位置，常用于表现光影效果或材质过渡（如金属表面渐变）。
（图片来源网络，侵删）填充透明度调整：
在“特性”面板（快捷键Ctrl+1）中，可修改填充的透明度值（0-100），实现半透明填充效果，适用于需要显示底层图形的场景（如玻璃材质）。填充图案的分解与修剪：
- 分解（EXPLODE命令）：将填充图案分解为单独的线条，失去关联性后可单独编辑线条，但会增加文件复杂度，不建议频繁使用。
- 修剪（TRIM命令）：默认情况下，填充图案无法被修剪，需先在“选项”选项卡中勾选“允许修剪”，或使用“HATCHEDIT”命令中的“边界-重新创建边界”生成可修剪的边界对象。
常见问题及解决方法
填充图案显示为空白或乱码：
- 原因：比例过大或过小导致图案超出可视范围；或图案文件损坏。
- 解决：调整比例值（如从100改为10或1000）；或重新加载图案（在“图案填充编辑”对话框中点击“重新选择图案”）。
填充无法覆盖整个边界区域：
- 原因：边界未完全封闭，存在微小间隙。
- 解决：使用“边界-拾取点”时，系统会提示“未找到有效边界”，可通过“填充 gaps”功能（需开启“允许间隙”选项）设置最大间隙值（如0.5mm），自动 bridging 小间隙。
相关问答FAQs
Q1：如何快速修改多个填充图案的比例和角度？
A1：若需批量修改多个填充的统一属性，可使用“快速选择”（QSELECT）命令：在“特性”面板中点击“快速选择”，设置对象类型为“图案填充”，然后选择所有需修改的填充，在“特性”面板中直接调整比例或角度，即可批量更新。
Q2：填充边界被删除后，如何恢复填充区域？
A2：若填充边界因误操作被删除，但填充对象仍存在，可双击填充打开“图案填充编辑”对话框，点击“边界-重新创建边界”，选择“多段线”或“面域”，然后手动拾取填充区域的轮廓，即可重新生成边界，若填充对象也被删除，需通过“放弃”（U）命令撤销操作，或从备份文件中恢复。
