CAD点快捷命令是什么？

在CAD软件中，点的绘制是基础操作之一，掌握点的快捷命令能显著提升绘图效率，CAD中的点通常用于标记位置、参考节点或作为其他对象的捕捉点，尽管点本身在视觉上可能不明显，但在复杂设计中扮演着重要角色，以下是关于CAD点快捷命令的详细说明，包括命令输入方式、参数设置、实际应用场景及操作技巧。

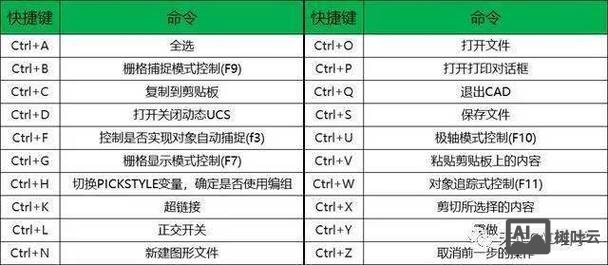

（图片来源网络，侵删）

在CAD中，绘制点的主要命令是POINT（简写为PO），此外还有DIVIDE（等分点）和MEASURE（测量点）等衍生命令，这些命令都通过快捷键或命令行输入执行，以AutoCAD为例，用户可以通过以下方式启动点命令：在命令行直接输入POINT或PO，然后按回车键；或点击“绘图”菜单下的“点”子菜单，选择“单点”或“多点”，若需绘制多个点而不退出命令，可选择“多点”选项，此时每次点击都会生成一个点，直到用户按Esc键退出。

执行POINT命令后，命令行会提示“指定点：”，此时用户可通过鼠标直接点击绘图区域确定点的位置，或输入坐标值（如X,Y或@X,Y）来精确定位，默认情况下，点的显示样式为一个小圆点，可能在复杂图形中难以辨认，因此建议用户根据需要调整点的样式，通过DDPTYPE命令（或执行“格式”>“点样式”），可打开“点样式”对话框，选择不同的点标记形状（如十字、圆圈、方块等）和大小，勾选“相对于屏幕设置大小”可使点的大小随视图缩放而变化，而“按绝对单位设置大小”则保持点的大小固定。

除了单点绘制，DIVIDE命令（快捷键DIV）可将选定的对象（如直线、圆弧、多段线等）等分为指定数量的相等部分，并在等分点处生成点或块，将一条100mm的直线等分为5段，执行DIV命令后选择直线，输入分段数5，即可在直线上生成4个等分点（因为n等分会产生n-1个内部分割点），需要注意的是，等分点默认是作为“节点”对象存在的，需启用“节点”捕捉模式才能选中。MEASURE命令（快捷键ME）则按指定长度在对象上测量并生成点，例如每隔20mm在一条直线上生成一个点，这与等分不同,测量点的数量取决于对象总长和指定间距的比值。

在实际应用中，点命令常用于辅助绘图，在机械设计中，可用点标记孔的中心位置；在建筑布局中，可用等分点确定门窗或立柱的均匀分布位置；在电路设计中，可用点表示焊点或连接节点，点还可以作为“块”的插入基点，或通过“多点”命令快速生成点云数据，需要注意的是，生成的点属于独立对象，可单独选择和编辑，若需批量删除点，可使用“快速选择”功能（输入QSELECT），设置对象类型为“点”,然后执行删除操作。

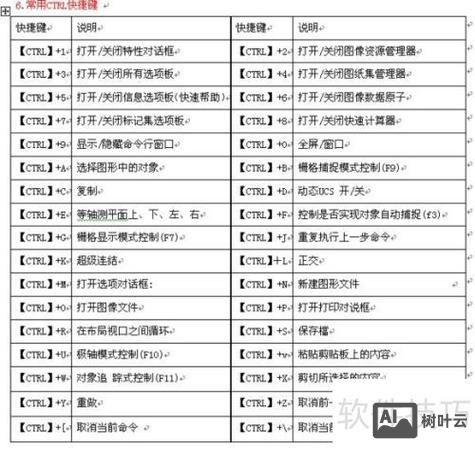

（图片来源网络，侵删）

对于初学者，常见问题包括：为何绘制点后看不到？这通常是由于点样式未设置或点过小，需通过DDPTYPE调整显示样式和大小；如何捕捉点对象？需启用“节点”捕捉模式，在草图设置中选择“节点”选项或运行OSNAP命令后勾选“节点”；等分点为何无法选中？可能是因为点未被创建为可见对象，或未启用节点捕捉，此外等分命令生成的默认点可能位于对象内部，需调整点样式使其可见，高级技巧方面，用户可将点与“块”结合，例如在等分点处插入一个螺栓块，只需在执行DIVIDE或MEASURE命令时选择“块”选项，并提前定义好块名称；通过“属性定义”可为点添加文字信息,实现标记功能。

CAD点快捷命令的核心是POINT、DIVIDE和MEASURE，掌握这些命令的输入方式、参数设置及显示控制，能有效提升绘图精度和效率，用户需结合实际需求灵活运用点命令，并通过调整样式和捕捉模式确保点的可见性和可操作性,以下是相关问答FAQs：

FAQs

问：为什么我在CAD中绘制点后，图形上看不到点？
答：这通常有两个原因：一是点的样式未设置或过小，可通过输入DDPTYPE命令，在“点样式”对话框中选择明显的形状（如十字或圆圈）并增大大小；二是当前视图的显示范围问题，可输入REGEN命令重生成视图，或使用ZOOM命令调整视图比例确保点可见，检查图层设置,确认点所在的图层未被冻结或关闭。

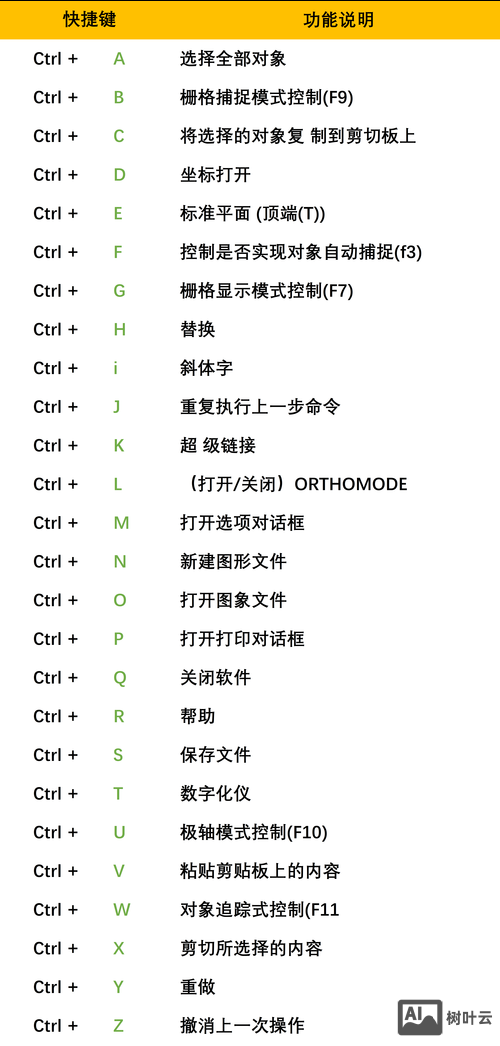

（图片来源网络，侵删）
问：如何将一条直线等分成3段并在等分点处插入块？
答：需提前定义好要插入的块（输入BLOCK命令创建块并命名），然后执行DIVIDE命令，选择要等分的直线，输入分段数3，在命令行提示“是否对齐块和对象？[是(Y)/否(N)] ”时选择“是”（使块与直线对齐），接着输入块名称，确认后即可在直线上生成2个等分点，并在每个点处插入定义的块，若需调整块的大小或比例,可在定义块时设置对应的参数。
