在CAD软件操作中,差集命令是一项非常实用的三维建模工具，主要用于通过两个或多个实体的重叠部分创建新实体，即从目标实体中减去与工具实体相交的部分，差集命令的英文全称为SUBTRACT，通常通过快捷键“SU”或通过菜单栏中的“修改”>“实体编辑”>“差集”路径调用，该命令在机械设计、建筑建模等领域中应用广泛，例如用于创建带孔洞的零件、镂空结构或复杂的组合形体，以下是关于差集命令的详细说明，包括操作步骤、注意事项、应用场景及常见问题解答。

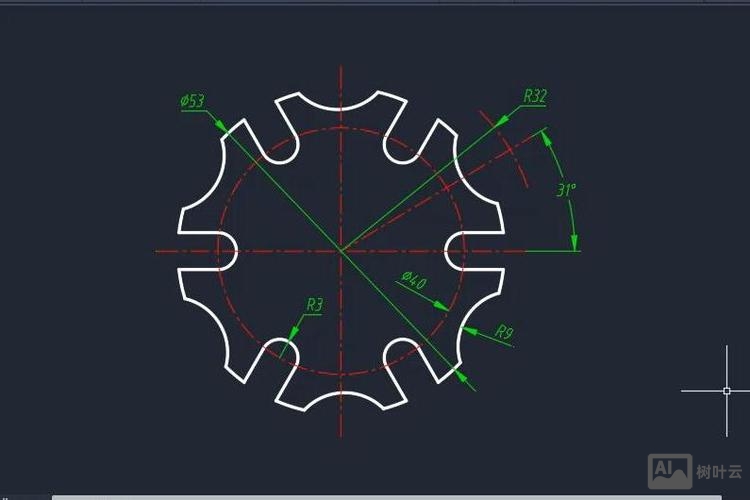

差集命令的基本操作步骤
使用差集命令时,需严格遵循“先选择目标实体，再选择工具实体”的顺序，具体步骤如下：
- 启动命令：在命令行输入“SU”并按回车键，或通过菜单栏/工具栏选择差集命令。
- 选择目标实体：根据提示选择需要被减去的主体对象，可单选或多选，完成后按回车键确认，目标实体只能选择一个，但可通过组合多个实体形成“并集”后再作为目标。
- 选择工具实体：根据提示选择用于从目标实体中减去的对象，可同时选择多个工具实体，所有工具实体将与目标实体进行差集运算。
- 确认结果：按回车键后，系统会自动生成新实体，即目标实体减去与工具实体相交部分后的剩余部分。
若要从一个长方体中减去一个圆柱体,需先选择长方体作为目标实体，再选择圆柱体作为工具实体，最终得到带圆柱孔洞的长方体。
差集命令的注意事项
在使用差集命令时,需注意以下几点以避免操作失误：
- 实体类型限制：差集命令仅适用于三维实体（如长方体、球体、拉伸体等），不适用于二维图形或曲面，若需对二维图形进行布尔运算，需先通过“拉伸”命令将其转换为三维实体。
- 选择顺序错误：若先选择工具实体再选择目标实体，系统会提示“必须选择实体”，导致命令失败，务必牢记“目标先选，工具后选”的原则。
- 非重叠实体处理：若目标实体与工具实体无重叠部分，差集运算后目标实体保持不变，但系统不会报错。
- 实体不相交问题：当工具实体完全位于目标实体内部时，差集运算会直接在目标实体上创建孔洞；若工具实体部分位于目标实体外部，仅相交部分会被减去。
- 视觉显示问题：差集运算后，新实体可能与原实体重叠显示，需通过“动态观察”或“实时缩放”功能调整视角以确认结果。
差集命令的应用场景
差集命令在工程设计中具有多种实用场景,以下列举典型应用案例：
- 机械零件设计：在创建轴承座、法兰盘等零件时，可通过差集命令在基座上减去圆柱体或方孔，用于安装螺栓或轴件，从一个大的圆柱体（轴承外圈）中减去多个小圆柱体（滚珠孔），即可形成轴承内圈结构。
- 建筑建模：在建筑设计中，可通过差集命令从墙体中减出门窗洞口，或从楼板中减去电梯井、管道孔等，从一个长方体（墙体）中减去两个长方体（门和窗），即可生成带开口的墙体模型。
- 消费产品设计：在设计手机壳、家电外壳等产品时，可通过差集命令在外壳模型上减去屏幕开孔、按键槽等细节特征。
- 模具设计：在注塑模具设计中，差集命令可用于创建型芯和型腔结构，例如从模具基体中减去产品模型，形成型腔空间。
差集命令与其他布尔运算的区别
CAD中的布尔运算包括并集（UNION）、交集（INTERSECT）和差集（SUBTRACT），三者功能对比如下：
| 运算类型 | 功能描述 | 应用示例 |
|---|---|---|
| 并集（UNION） | 将多个实体合并为一个复合实体 | 将两个相邻的长方体合并为一个整体 |
| 交集（INTERSECT） | 保留多个实体的重叠部分 | 从两个相交的圆柱体中生成相交部分 |
| 差集（SUBTRACT） | 从目标实体中减去与工具实体的重叠部分 | 从长方体中减去圆柱体生成孔洞 |
常见问题与解答（FAQs）
问题1：为什么执行差集命令后，实体没有变化？
解答：可能的原因有两个：一是目标实体与工具实体无重叠部分，此时差集运算不会改变目标实体；二是选择顺序错误，导致系统未正确识别目标实体，需重新检查选择顺序，确保先选择目标实体，再选择工具实体，并确认两者存在相交区域。
问题2：差集命令是否可以对曲面或网格对象使用？
解答：差集命令仅适用于三维实体，不支持曲面、网格或二维图形，若需对曲面进行布尔运算，可先将曲面通过“曲面转换为实体”命令（CONVTOSOLID）转换为实体对象；对于网格对象，需先使用“网格转换为实体”命令（CONVERTTO）进行处理，在AutoCAD中，部分高级版本（如AutoCAD 2020及以上）支持对曲面和实体的混合布尔运算，但需确保对象类型兼容。
