3D附加命令有哪些？

在三维建模和设计领域,3D附加命令是提升工作效率、实现复杂模型构建的关键工具，这些命令通常基于基础建模功能扩展，通过参数化、阵列化、布尔运算等方式，让用户能够快速生成重复结构、精确修剪模型或创建特殊几何体，以下从功能分类、应用场景及操作要点等方面，详细解析常用3D附加命令的核心价值与使用方法。

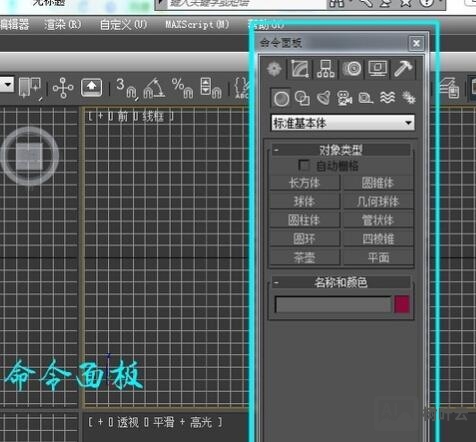

参数化建模类附加命令

参数化命令通过设定变量和约束关系,实现模型的动态修改，适用于需要频繁调整的设计场景，拉伸”命令虽为基础功能，但结合“路径”选项后，可沿曲线生成复杂实体，如螺旋楼梯或管道系统，其操作步骤通常包括：绘制二维轮廓线 → 定义拉伸路径 → 设置拉伸高度与倾斜角度，在机械设计中，常用于创建变径轴类零件；在建筑建模中，则适用于生成扭曲幕墙或装饰性龙骨。

阵列与复制类命令

阵列类命令是处理重复性结构的高效工具,主要包括矩形阵列、环形阵列和路径阵列，以矩形阵列为例，用户需设定行数、列数、间距及阵列角度，系统将自动生成按规律分布的模型副本，在创建楼梯扶手时，通过设置“数量=15”“间距=200mm”，可快速生成15级台阶；而在设计法兰盘螺栓孔时，环形阵列能通过指定“数量=8”“半径=100mm”，均匀分布孔位，此类命令的优化技巧在于合理使用“阵列源”选项，避免重复操作导致模型冗余。

布尔运算类命令

布尔运算是通过实体间的逻辑组合（并集、差集、交集）生成新模型的命令，是复杂结构建模的核心手段。

• 并集：将多个独立实体合并为一个整体，常用于焊接零件的组合。
• 差集：从主体实体中减去与工具实体相交的部分，适用于创建孔洞、凹槽等特征，在机械零件上加工键槽时，先绘制键槽轮廓拉伸为实体，再与主体执行差集操作即可。
• 交集：保留实体间的公共部分，可用于生成复杂的相贯结构，如管道三通接头。

使用布尔运算时需注意实体间的位置关系,若实体未相交或存在间隙，可能导致运算失败，非流形几何体（如面法线冲突）也会引发错误，需通过检查工具提前修正。

变形与优化类命令

此类命令通过几何变换实现模型的特殊效果,包括“扫掠”“放样”“扭曲”等。

• 扫掠：将二维轮廓沿路径曲线拉伸，生成三维实体，将圆形截面沿螺旋线扫掠，可生成弹簧模型；将矩形截面沿曲线路径扫掠，则可创建管道弯头。
• 放样：通过多个不同形状的二维轮廓，在轮廓间生成平滑过渡的实体，适用于创建飞机机翼、汽车外壳等流线型结构，操作时需注意轮廓的顺序和对齐点，避免扭曲变形。
• 扭曲：对实体进行螺旋或非均匀扭曲，常用于艺术造型或特殊机械零件，如麻花钻头。

实用操作技巧与注意事项

1. 参数化驱动：在阵列或拉伸命令中，使用数学表达式（如“间距=直径×1.5”）实现参数联动，修改基础参数时，阵列特征可自动更新。
2. 历史记录管理：部分软件（如SolidWorks、Revit）支持命令历史树回退，用户可随时修改阵列数量或布尔运算对象，无需重建模型。
3. 性能优化：对于大规模阵列（如1000个以上副本），建议使用“轻量级”模式或分割模型，避免因面数过高导致软件卡顿。
4. 兼容性检查：导出模型至其他软件时，需确认附加命令是否被支持，某些CAD软件不支持“放样”的复杂曲线轮廓，可能导致模型退化。

典型应用场景对比

相关问答FAQs

Q1：使用布尔运算时提示“未选择有效实体”，如何解决？
A：通常由以下原因导致：①实体未完全相交（差集/交集需有公共部分）；②实体处于不同图层或被隐藏；③模型存在破面或自相交几何体，可通过“检查实体”工具验证模型完整性，确保两实体均处于选中状态，并调整位置使其重叠后再运算。

Q2：阵列命令生成的模型间距不均匀，如何调整？
A：间距不均多因路径曲线不规则或阵列方向设置错误，对于路径阵列，需确保“对齐项目”选项开启，并选择“切向”方向；对于矩形阵列，检查“行偏移”和“列偏移”数值是否正确，若需非均匀分布，可使用“手动阵列”功能，逐个调整副本位置。
