CAD文字格式命令有哪些？

在CAD软件中，文字格式命令是用于控制文本外观、对齐方式、样式等属性的核心工具，掌握这些命令能显著提升图纸的标注效率和规范性，常见的文字格式命令主要分为文字样式设置、单行文字输入、多行文字输入及文字编辑四大类，每类命令均包含多个参数选项,需根据实际需求灵活应用。

文字样式设置：STYLE（或STYLEOP）

文字样式是定义文字基本属性的模板，通过STYLE命令可创建或修改文字样式，执行命令后，弹出“文字样式”对话框，主要参数包括：

• 样式名：新建或选择已有样式，支持重命名和删除。
• 字体：分为“字体名”（如txt.shx、宋体）和“大字体”（用于非ASCII字符，如gbcbig.shx）。
• 效果：设置文字高度、宽度比例（默认1.0，可拉伸或压缩文字）、倾斜角度（正值向右倾斜，负值向左）、颠倒/反向效果（特殊用途）。
• 置为当前：将选中的样式应用到当前文字操作中。

在工程制图中，常创建名为“工程字”的样式，字体选择“gbeitc.shx”（斜体字母）+“gbcbig.shx”（中文），高度设为0（在输入文字时动态定义），宽度比例0.8,确保文字紧凑美观。

单行文字输入：TEXT（或DTEXT）

单行文字适用于简短标注，每行文字独立对象，可单独编辑，命令执行后，命令行提示：

• 指定起点：通过鼠标点击或坐标输入确定文字位置。
• 对正方式：输入J可选择对齐模式，如“对齐”（通过两点调整文字宽度和高度）、“调整”（固定高度，调整宽度）、“中间”（以起点为中心居中）等。
• 样式：输入S可选择当前文字样式，若未设置，则使用默认样式。
• 高度和旋转角度：根据图纸比例输入数值，如建筑图中高度设为300，表示实际高度3米（比例1:100）。

单行文字的优势在于可快速修改内容，双击文字即可进入编辑状态，适合标注门窗编号、轴线符号等简短信息。

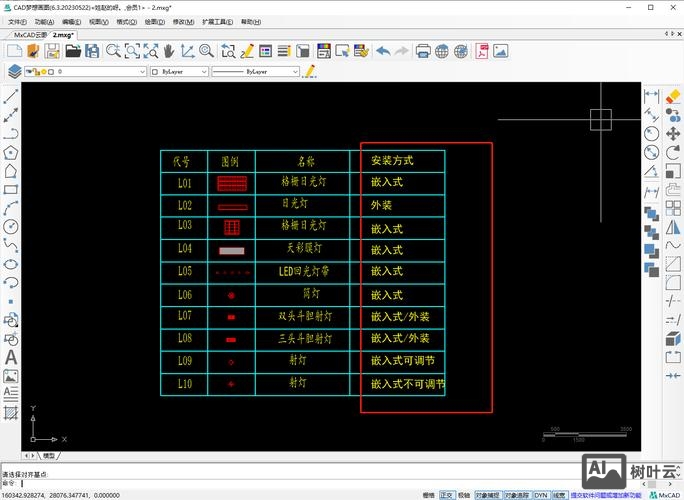

多行文字输入：MTEXT

多行文字（又称段落文字）支持复杂文本编辑，如多段落、项目符号、数字编号等，通过“文字格式”工具栏进行格式化，执行MTEXT命令后，操作流程为：

1. 指定对角点：拖动鼠标创建文字输入区域，区域大小决定换行位置。
2. 编辑器工具栏：包含字体、高度、颜色、对齐方式、项目符号、编号、背景遮罩等功能，支持插入特殊符号（如直径符号Φ）和字段（如日期、图纸编号）。
3. 段落设置：右键点击编辑区，可调整行距（如1.5倍行距）、缩进、制表位等，确保段落整齐。

多行文字常用于技术说明、材料表等大段文本，其自动换行功能可避免文字超出边界,且整体编辑效率高于单行文字。

文字编辑命令

• DDEDIT：修改单行或多行文字内容，双击文字也可快速调用。
• PROPERTIES（Ctrl+1）：打开特性面板，可调整文字的图层、颜色、样式、位置等属性，适用于批量修改。
• FIND：查找并替换文字内容，支持通配符（如*？），例如将图中所有“砼”替换为“混凝土”。

文字格式参数速查表

相关问答FAQs

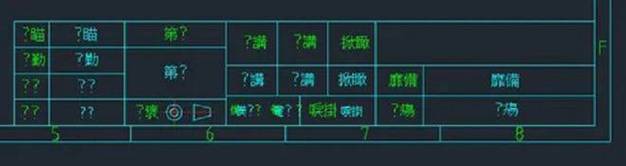

Q1：如何解决CAD中输入文字显示为问号“？”的问题？
A：通常是因为文字样式未关联正确字体，打开“文字样式”对话框，选中问题样式，将“字体名”修改为包含中文字体的选项（如“宋体”或“gbcbig.shx”），若使用.shx字体，需勾选“使用大字体”并选择对应大字体文件。

Q2：如何调整多行文字的背景颜色，使其与图纸底色区分？
A：在多行文字编辑状态下，右键点击编辑区，选择“背景遮罩”，勾选“使用背景遮罩”，设置填充颜色（如白色）和边界偏移值（如0.5mm），点击确定后文字背景将显示为纯色块,避免与复杂图线重叠。
