CAD延伸命令快捷键是什么？

在CAD绘图过程中,延伸命令是一项非常实用的工具，它能够将选定的对象精确地延伸到指定的边界对象上，从而提高绘图效率和精度，掌握延伸快捷命令及其使用技巧，对于CAD用户来说至关重要，本文将详细介绍CAD延伸命令的快捷方式、操作步骤、应用场景以及常见问题的解决方法，帮助用户更好地理解和运用这一功能。

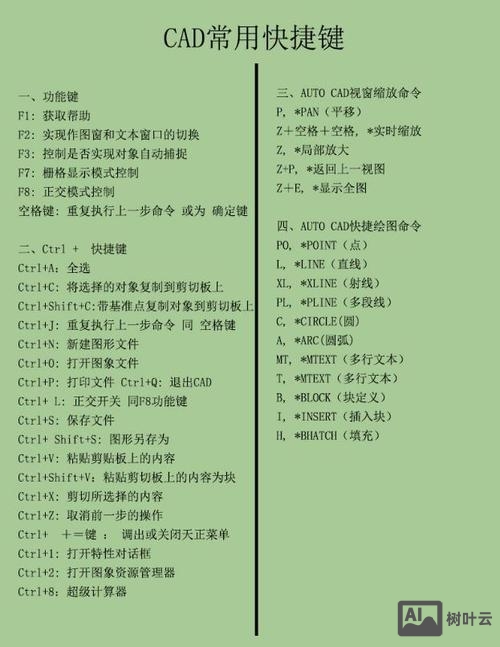

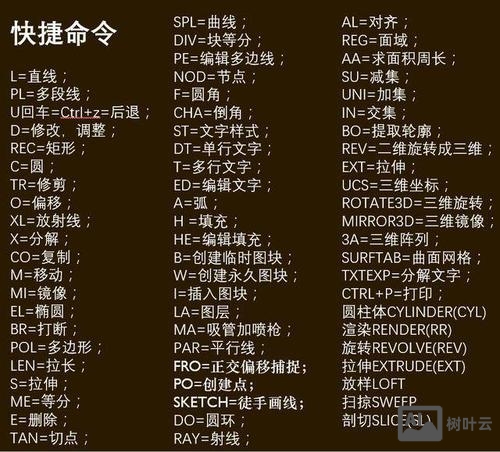

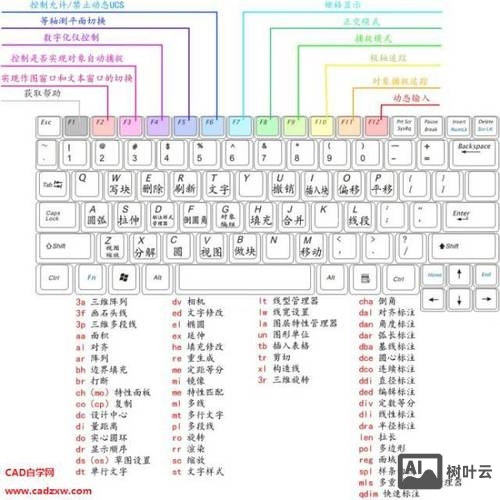

我们需要明确CAD延伸命令的快捷键,在大多数CAD软件版本中，延伸命令的快捷键是“EX”，用户只需在命令行输入“EX”并按回车键，即可激活延伸命令，用户也可以通过功能区中的“修改”面板找到“延伸”按钮，图标通常显示为一个箭头指向一条直线的末端，无论是通过快捷键还是功能区按钮，激活命令后，系统会提示用户选择边界对象或按回车键选择所有对象作为边界。

我们详细说明延伸命令的操作步骤,当用户输入“EX”并激活命令后，第一步是选择边界对象，边界对象是指延伸操作的目标参考线，可以是直线、圆弧、多段线、椭圆等，用户可以根据需要选择一个或多个边界对象，选择完成后按回车键确认，如果用户不选择任何边界对象而直接按回车键，系统会自动将图形中的所有对象作为边界对象，第二步是选择要延伸的对象，在指定边界后，用户需要点击那些需要延伸的对象，系统会自动将这些对象延伸到最近的边界，需要注意的是，延伸操作只能选择与边界相交或能够延伸至边界的对象，否则系统会提示“无法延伸”。

在实际应用中,延伸命令常用于修改图形的长度或调整对象的连接位置，在绘制建筑平面图时，如果墙线的长度不足，可以使用延伸命令将其延伸到指定的轴线；在机械制图中，如果需要将一根轴的端部对齐到轴承的边界，也可以通过延伸命令快速实现，延伸命令还可以与其他修改命令结合使用，如修剪命令，在某些情况下，用户可能需要先延伸部分对象，再修剪多余的部分，这时可以先执行延伸命令，再使用“TR”快捷键激活修剪命令，从而高效完成复杂的编辑操作。

为了更直观地展示延伸命令的使用流程,以下通过表格形式列举不同场景下的操作步骤：

在使用延伸命令时,用户可能会遇到一些常见问题，为什么延伸命令无法执行？这通常是因为所选对象与边界没有交点或无法延伸至边界，解决方法是检查对象的位置关系，确保要延伸的对象能够接触到边界，另一个常见问题是延伸方向错误，例如对象向相反方向延伸，这可能是由于选择边界时的顺序或对象的方向问题导致的，用户可以通过重新选择边界或调整对象的方向来解决。

CAD软件还提供了一些延伸命令的扩展选项,这些选项可以进一步优化延伸操作的效果。“边”选项允许用户控制延伸对象是否与隐含边界相交，如果选择“延伸”选项，对象可以延伸到隐含边界；如果选择“不延伸”选项，对象只能延伸到实际相交的边界，另一个有用的选项是“投影”，它可以在三维空间中控制延伸的投影方式，如“无”投影、“用户坐标系（UCS）”投影或“视图”投影，这些选项的灵活运用可以帮助用户更精确地完成复杂的延伸任务。

在实际绘图工作中,合理使用延伸命令可以显著减少手动调整的时间，提高绘图的准确性和效率，在绘制复杂的管道系统时，管道的连接点可能需要精确对齐，使用延伸命令可以快速将管道延伸到指定的连接点，避免了繁琐的尺寸计算和手动调整，同样，在电路设计中，导线的延伸也可以通过该命令快速完成，确保导线端点准确连接到元件的引脚。

CAD延伸快捷命令“EX”是一项功能强大且操作简单的工具，通过掌握其基本操作和扩展选项，用户可以高效地完成各种延伸任务，无论是建筑、机械还是电气设计领域，延伸命令都是不可或缺的修改工具，希望本文的介绍能够帮助用户更好地理解和使用延伸命令，从而提升CAD绘图的整体效率和质量。

相关问答FAQs：

1. 问：为什么在使用延伸命令时，系统提示“无法延伸”？
   答： 该提示通常是因为要延伸的对象与边界没有交点，或者对象无法延伸至边界，解决方法是检查对象的位置关系，确保对象与边界有足够的延伸空间，或者调整对象的方向后再尝试延伸操作，确认边界对象是否正确选择，以及对象是否在延伸的范围内。

2. 问：延伸命令是否可以延伸三维对象？
   答： 是的，延伸命令可以用于三维对象，但需要注意投影方式的设置，在执行延伸命令时，可以通过“投影”选项选择“无”、“UCS”或“视图”来控制延伸的投影方式，选择“UCS”投影可以使对象在当前用户坐标系下延伸到边界，而“视图”投影则根据当前视图方向进行延伸，正确设置投影选项可以确保三维对象延伸的准确性。
