CAD2018命令有哪些常用及快捷键？

CAD 2018作为一款功能强大的计算机辅助设计软件，其命令系统是高效绘图的核心，掌握常用命令不仅能提升绘图效率，还能优化设计流程，以下从基础绘图、编辑修改、尺寸标注、视口管理及高级功能五个维度，详细解析CAD 2018的核心命令及其应用场景。

基础绘图命令

基础绘图命令是构建图形的基石,主要包括直线、多段线、圆、矩形等。

• 直线（L）：通过指定起点和终点绘制直线，支持连续绘制，输入“L”后依次点击(0,0)和(100,100)可绘制一条斜线。
• 多段线（PL）：可绘制由直线和圆弧组成的连续线段，且可统一设置宽度，输入“PL”后，选择“圆弧（A）”选项可切换至圆弧模式。
• 圆（C）：提供三种绘制方式，即圆心半径（默认）、两点（2P）和三点（3P），输入“C”后指定圆心，再输入半径值50即可完成绘制。
• 矩形（REC）：通过指定对角点或长度宽度绘制矩形，支持倒角（C）和圆角（F）选项，输入“REC”后，选择“圆角（F）”并设置半径10，再绘制矩形可得到带圆角的图形。

编辑修改命令

编辑命令用于调整已有图形,包括移动、旋转、修剪、延伸等。

• 移动（M）：选择对象后指定基点和位移点，可改变对象位置，选中一个圆，指定圆心为基点，再输入相对坐标“@50,0”可将其向右移动50单位。
• 旋转（RO）：围绕基点旋转对象，支持角度输入或参照（R）模式，输入“RO”后选择对象，指定基点，输入旋转角度如45°即可完成旋转。
• 修剪（TR）：以其他对象为剪切边，修剪多余部分，使用时需先选择剪切边，再点击要修剪的对象。
• 延伸（EX）：将对象延伸至指定边界，操作逻辑与修剪类似，需先选择边界，再选择要延伸的对象。

尺寸标注命令

尺寸标注是工程图的重要组成部分,CAD 2018提供了多种标注工具。

• 线性标注（DLI）：标注水平或垂直方向的尺寸，输入“DLI”后，指定起点和终点，再点击尺寸线位置即可完成标注。
• 对齐标注（DAL）：标注倾斜对象的实际长度，系统自动计算角度。
• 半径标注（DRA）：标注圆或圆弧的半径，输入“DRA”后选择对象，自动显示半径值。
• 连续标注（DCO）：基于已有标注进行连续标注，常用于尺寸链，需先创建一个线性标注，再输入“DCO”依次点击其他延伸点。

视口与显示命令

视口管理用于控制图形的显示和布局,适用于多视图设计。

• 视口（VP）：在布局空间中创建视口，可显示模型空间的不同区域，输入“VP”后，在布局中拖拽矩形即可创建视口，双击视口可进入模型空间编辑。
• 缩放（Z）：调整视图显示比例，常用选项包括“全部（A）”“窗口（W）”和“上一个（P）”，输入“Z”后按“W”并框选区域可放大局部图形。
• 平移（P）：移动视图而不改变缩放比例，按住鼠标滚轮拖拽或输入“P”后按住左键移动。

高级功能命令

高级命令可提升设计效率,如块定义、图层管理等。

• 块定义（B）：将对象创建为块，便于重复使用，输入“B”后选择对象并指定基点，块名将存储在图形中，可通过“插入（I）”命令调用。

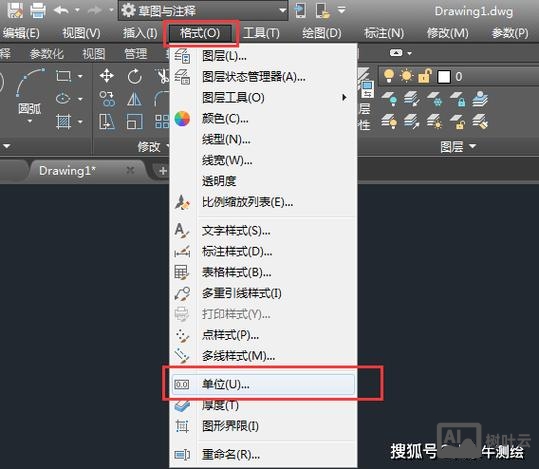

• 图层（LA）：管理图形对象的层次，通过创建不同图层可分类控制对象属性，输入“LA”后可新建图层，设置颜色、线型和线宽，将中心线图层颜色设为红色，线型设为“CENTER”。
• 特性匹配（MA）：将源对象的属性（如颜色、线型）应用到目标对象，选择源对象后，输入“MA”再点击目标对象即可完成匹配。

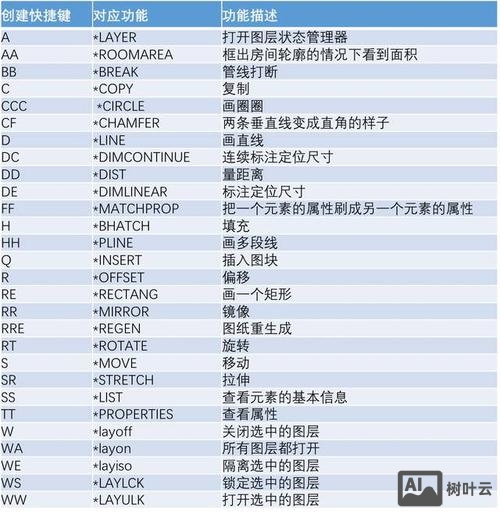

常用命令快捷键参考表

相关问答FAQs

Q1：如何快速绘制多个相同间距的图形？
A：可使用“阵列（AR）”命令，绘制10个间距为50的圆，输入“AR”选择对象，选择“矩形阵列（R）”，设置行数为1、列数为10、列间距为50，即可快速生成多个等距图形。

Q2：如何修改已标注的尺寸数值？
A：双击尺寸标注或输入“ED”命令，选择标注后直接修改数值，按回车键确认，注意：修改数值仅改变显示，若需按实际尺寸调整图形，应使用“拉伸（S）”等编辑工具。
