CAD块命令有哪些？如何快速掌握使用？

在CAD软件中,块（Block）是一种将多个对象组合成单个对象的强大工具，能够显著提高绘图效率、减少重复劳动，并便于修改和管理，与块相关的命令主要通过“块”选项卡或命令行输入，以下是核心命令的详细说明及操作方法。

块的创建与定义

1. BLOCK（创建块）
   该命令用于将选定的对象保存为内部块（仅限当前图形文件使用），执行命令后，系统弹出“块定义”对话框，用户需指定块名称、选择基点（块的插入参考点，通常选择对象的特征点如端点或中心点）、定义块包含的对象，并设置“删除”“转换为块”等选项，将一张桌子的图形（包括桌面和桌腿）创建为“TABLE”块，后续插入时只需调用该块名称即可。

2. WBLOCK（写块）
   若需将块保存为外部文件（.dwg格式），以便在其他图形文件中调用，则使用WBLOCK命令，执行后会弹出“写块”对话框，用户可选择“块”（将内部块导出）、“整个图形”（将当前图形保存为块文件）或“对象”（手动选择对象并指定基点导出），将“TABLE”内部块通过WBLOCK保存为“TABLE.dwg”，后续在其他项目中可通过“插入”命令直接调用。

块的插入与编辑

1. INSERT（插入块）
   用于将已定义的块或外部图形文件插入到当前图形中，执行命令后，弹出“插入”对话框，用户可选择块名称、设置插入点（可在屏幕上指定或输入坐标）、缩放比例（统一或分别设置X/Y/Z方向比例）及旋转角度，勾选“分解”选项可将块在插入时直接分解为单个对象，插入“TABLE”块时，若需放大1.5倍，可在“比例”栏输入1.5，并指定插入位置。

2. BLOCKEDITOR（块编辑器）
   当需要修改块的定义时，可通过BLOCKEDITOR命令进入块编辑环境，执行后，系统会打开“编辑块定义”对话框，选择待编辑的块名称后，进入专用编辑界面，此时可像普通图形一样修改块内的对象（如增减线条、调整尺寸），修改后保存更改，所有插入的该块将自动更新，若发现“TABLE”块的高度不合适，进入块编辑器调整桌腿高度后，所有插入的“TABLE”块将同步更新。


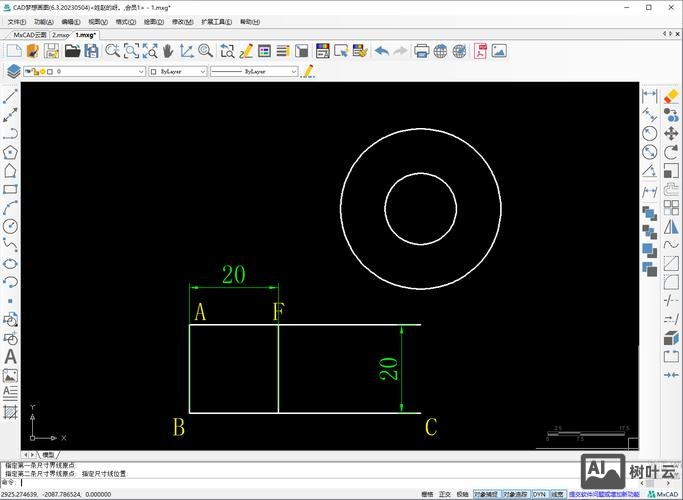

   （图片来源网络，侵删）

块的动态与属性管理

1. BEDIT（块编辑器）
   与BLOCKEDITOR功能类似，但更侧重于动态块的创建，通过添加参数（如点、线性、旋转）和动作（如拉伸、移动、旋转），可将普通块转换为动态块，实现插入后的灵活调整，为“TABLE”块添加“拉伸”参数和动作，使其插入后可动态调整桌面长度。

2. ATTDEF（定义属性）
   用于为块添加文本信息（如零件编号、材料名称等），执行后弹出“属性定义”对话框，可设置属性标记（如“NO”）、提示文字（如“输入零件编号”）、默认值及文字样式，为“TABLE”块添加“制造商”属性，定义后插入块时系统会提示输入制造商名称。

3. ATTEDIT（编辑属性）
   用于修改已插入块的属性值，执行后，选择块对象，系统弹出“编辑属性”对话框，可修改属性的文本内容，将插入的“TABLE”块的制造商名称从“A公司”更改为“B公司”。

块的分解与清理

1. EXPLODE（分解）
   用于将块或复合对象分解为单个对象，执行命令后选择块对象，块将被拆解为创建前的独立元素，但修改后不会影响其他同名的块实例，分解“TABLE”块后，可单独修改桌面线条，但其他未分解的“TABLE”块保持不变。


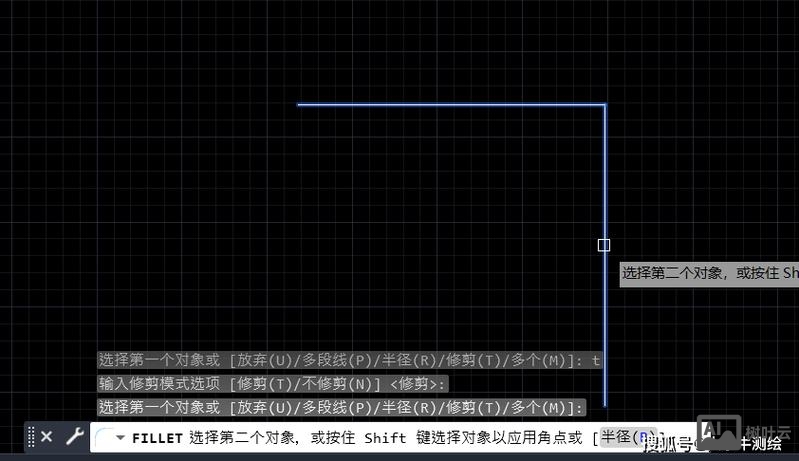

   （图片来源网络，侵删）

2. PURGE（清理）
   用于删除图形中未使用的块、图层等对象，减少文件体积，执行后弹出“清理”对话框，勾选“确认要清理的每个项目”，可逐个清理未定义的块或直接选择“清理所有未使用的项目”。

块的其他实用命令

• BLOCKREPLACE（块替换）：批量替换图形中的块，例如将所有“TABLE”块替换为“CHAIR”块。
• BLOCKICON（块图标生成）：为块生成预览图标，便于在“插入”对话框中快速识别。

相关问答FAQs

Q1：如何将外部块文件（.dwg）插入到当前图形中？
A1：使用INSERT命令，在弹出的“插入”对话框中点击“浏览”，选择目标块文件（如“TABLE.dwg”），然后设置插入点、比例和旋转角度，点击“确定”即可将其插入到当前图形中。

Q2：块分解后如何恢复为块定义？
A2：若块被分解后需要恢复为整体，可使用REDEFINE命令，首先确保当前图形中存在同名的块定义（或重新定义），然后执行REDEFINE命令，输入被分解的块名称，系统会将其重新组合为块，但需注意分解后的修改可能无法保留。
