CAD标注快捷命令有哪些？

在CAD绘图过程中,标注是表达设计尺寸和几何信息的关键环节，熟练掌握标注相关的快捷命令能显著提升绘图效率，以下是常用CAD标注快捷命令的详细说明，涵盖线性标注、连续标注、半径标注、直径标注、角度标注等多种类型，并附操作要点和注意事项。

线性标注是最基础的尺寸标注,通过快捷命令DLI（DIMLINEAR）执行，输入命令后，按提示依次选择标注的起点和终点，再指定尺寸线位置即可完成水平或垂直标注，若需标注倾斜对象的线性尺寸，可在选择起点和终点后，输入选项“R”旋转标注线至指定角度，连续标注用于快速生成首尾相连的尺寸链，快捷命令为DCO（DIMCONTINUE），需先创建一个线性标注作为基准，再执行DCO命令，依次选择后续标注点即可自动对齐前一个标注的尺寸界线，基线标注则与连续标注类似，但所有尺寸从同一基准线出发，快捷命令DBA（DIMBASELINE），操作前需先确定基准标注，后续尺寸会自动共享第一条尺寸界线。

半径和直径标注分别用于标注圆或圆弧的半径和尺寸,快捷命令为DRA（DIMRADIUS）和DDI（DIMDIAMETER），执行DRA命令后，选择圆或圆弧，系统自动显示半径数值，拖动鼠标至合适位置点击即可完成标注，标注文本前会自动添加“R”前缀；DDI命令操作流程相似，标注文本前会添加“Φ”符号（需确保字体支持特殊字符），角度标注用于夹角或圆弧角度，快捷命令DAN（DIMANGULAR），可选择两条直线、一个圆弧或三个点来定义角度，标注文本默认显示度数符号“°”。JOG（DIMJOGLINE）命令可在线性或半径标注中添加折弯，适用于大半径圆弧或空间有限的情况，标注后会显示折弯线和尺寸数值。

对齐标注用于标注倾斜对象的实际长度,快捷命令DAL（DIMALIGNED），与线性标注不同，它会自动调整尺寸线与所选对象平行，确保标注长度等于对象实际距离，坐标标注用于标注点的X/Y坐标值，快捷命令OD（DIMORDINATE），选择点后，可沿X轴或Y轴方向生成坐标尺寸，常用于机械零件的精密定位，引线标注用于添加注释或指向特定对象，快捷命令LE（QLEADER），在较新版本中可输入MLEADER（多引线）命令，支持自定义引线样式和文本格式，适合添加技术说明或符号。

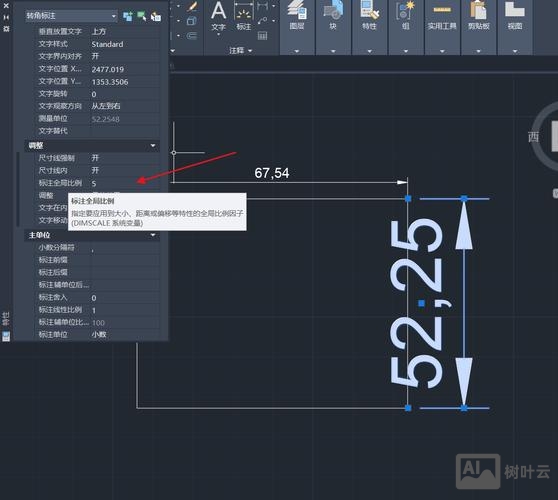

在标注过程中,ED（DDEDIT）命令可快速修改标注文本内容，双击标注也可直接编辑；DIMSTYLE（D）命令用于统一管理标注样式，可调整文字高度、箭头大小、精度等参数；DIMEDIT（DED）命令可编辑标注文字角度、位置或调整尺寸界线倾斜；DIMTEDIT命令专门用于移动标注文字位置，包括默认、左对齐、右对齐等选项，需要注意的是，标注前应确保图层设置合理，通常将标注单独置于一个图层，便于管理和显示；根据绘图比例调整标注样式参数，避免尺寸过大或过小影响图纸可读性。

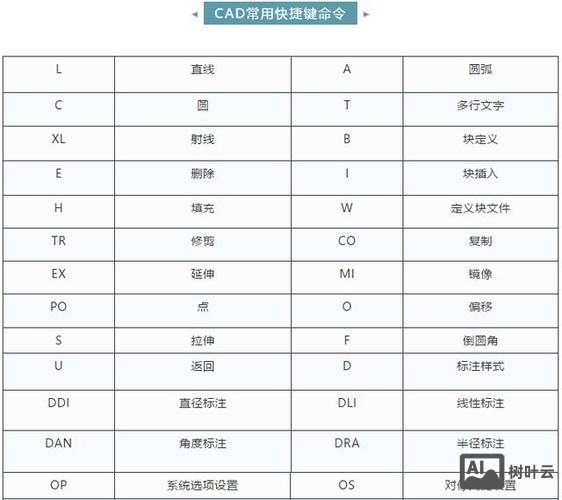

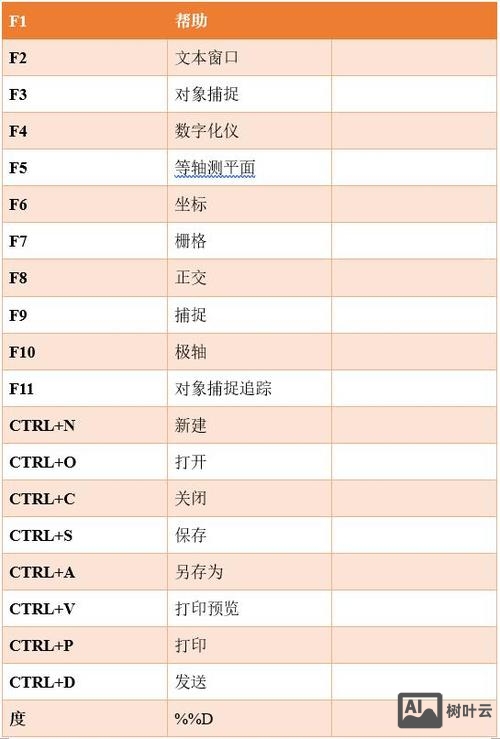

以下为常用标注快捷命令速查表：
| 命令 | 全称 | 功能说明 |
|——|——|———-|
| DLI | DIMLINEAR | 线性标注 |
| DCO | DIMCONTINUE | 连续标注 |
| DBA | DIMBASELINE | 基线标注 |
| DRA | DIMRADIUS | 半径标注 |
| DDI | DIMDIAMETER | 直径标注 |
| DAN | DIMANGULAR | 角度标注 |
| DAL | DIMALIGNED | 对齐标注 |
| OD | DIMORDINATE | 坐标标注 |
| LE/QLEADER | QLEADER/MLEADER | 引线标注 |
| ED | DDEDIT | 编辑标注文本 |
| D | DIMSTYLE | 标注样式管理 |
| DED | DIMEDIT | 编辑标注特性 |

相关问答FAQs

1. 问：为什么标注显示为问号“？”或乱码？
   答：通常是因为当前字体库中缺少标注样式指定的字体，解决方法：打开标注样式管理器（命令D），在“文字”选项卡中将“文字样式”的字体替换为系统自带字体（如txt.shx或isocp.shx），或确保自定义字体文件路径正确。

2. 问：如何批量修改多个标注的箭头大小？**
   答：使用QSELECT快速选择命令，在“特性”对话框中设置对象类型为“标注”，特性选择“箭头大小”，值设为目标尺寸，确定后即可批量修改，也可通过DIMUPDATE命令更新标注，但需先调整好标注样式中的参数。
