CAD角度对齐命令怎么用？

在CAD软件中,角度对齐命令是实现图形精确定位和编辑的重要工具，尤其在机械设计、建筑工程等需要严格角度控制的领域应用广泛，通过角度对齐，用户可以快速将对象旋转至指定角度、与参考对象对齐，或通过角度约束确保图形的准确性，本文将详细解析CAD角度对齐命令的使用方法、操作步骤、实用技巧及注意事项，帮助用户高效掌握这一功能。

角度对齐命令的基础概念与功能

角度对齐命令主要用于调整对象的方向,使其与指定的参考线、参考平面或预设角度保持一致，在AutoCAD等主流CAD软件中，角度对齐功能通常通过“旋转”（ROTATE）、“对齐”（ALIGN）或“对齐标注”（DIMALIGNED）等命令实现，旋转”命令是最直接的角度调整工具，而“对齐”命令则结合了位置与角度的双重调整。

• 核心功能：通过指定基点、旋转角度或参考对象，实现对象的精确角度定位。
• 应用场景：如机械零件中斜孔的对齐、建筑图纸中倾斜墙体的校正、装配图中组件的角度匹配等。

角度对齐命令的操作步骤（以AutoCAD为例）

启动命令

在AutoCAD中,角度对齐可通过以下方式启动：

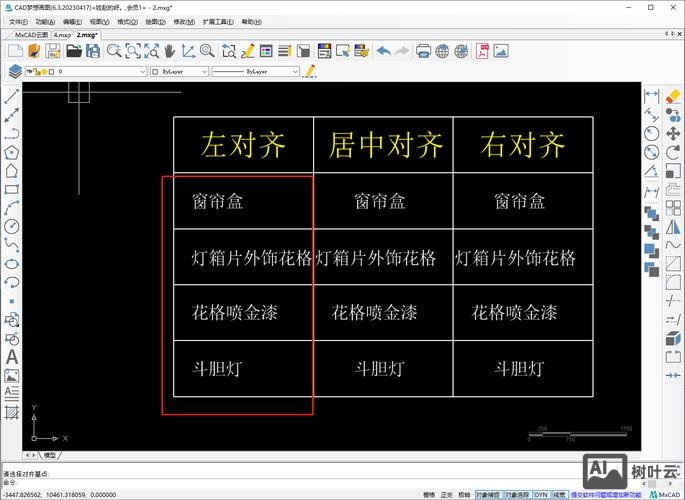

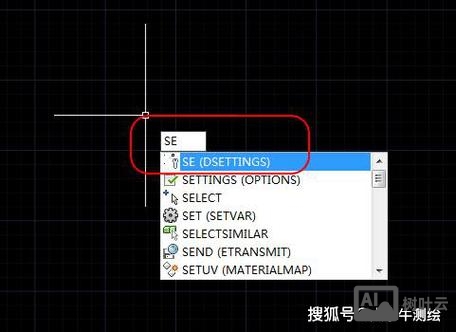

• 命令行输入：直接输入ROTATE（旋转）或ALIGN（对齐），按回车键确认。
• 功能区面板：切换至“常用”选项卡，在“修改”面板中点击“旋转”或“对齐”图标。
• 快捷键：部分版本支持RO（旋转）、AL（对齐）的快捷命令。

选择对象

启动命令后,根据提示选择需要调整角度的对象，可通过以下方式选择：

• 点选：单击对象进行单个选择。
• 框选：从左上角到右下角拖动鼠标，完全位于框内的对象被选中（窗口选择）。
• 交叉框选：从右下角到左上角拖动鼠标，与框相交或完全位于框内的对象均被选中（交叉选择）。
• 快速选择：输入QSELECT，通过图层、颜色等属性批量筛选对象。

选择完成后按回车键确认,进入下一步操作。

指定基点

基点是对象旋转或对齐的参考点,即旋转过程中的“固定轴心”，选择基点时需注意：

• 基点选择原则：通常选择对象的特征点，如端点、中点、圆心等，以确保旋转后的位置符合预期。
• 操作方法：直接用鼠标点击对象上的点，或在命令行输入坐标值（如0,0）指定基点。

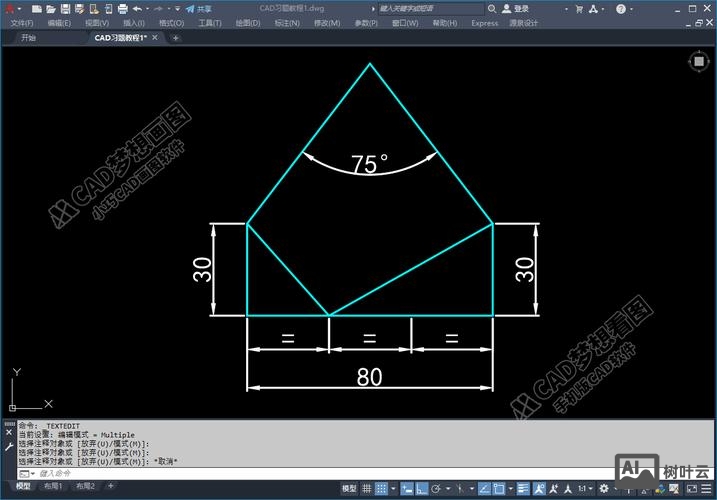

设置旋转角度

旋转角度是角度对齐的核心参数,可通过以下方式定义：

• 直接输入角度值：在命令行输入角度数值（如30），按回车键确认，正值逆时针旋转，负值顺时针旋转。
• 参考对象对齐：若需将对象与某条线段对齐，可选择“参照”（Reference）选项，具体步骤为：
  1. 输入R并回车，启动参照模式；
  2. 选择对象上的第一条直线（作为初始角度参考）；
  3. 选择第二条直线（作为目标角度参考），系统将自动计算两线夹角并完成旋转。
• 动态调整：拖动鼠标时，实时显示旋转角度，松开鼠标确认。

完成对齐

确认旋转角度后,对象将按指定角度调整方向，按回车键或ESC键退出命令，若使用ALIGN命令，还需指定目标点，同时完成位置与角度的对齐。

角度对齐的实用技巧与注意事项

技巧一：使用“旋转复制”功能

若需在旋转对象的同时保留原对象,可在启动ROTATE命令后，选择对象并指定基点，输入角度前输入C（Copy），即可实现“旋转并复制”，绘制均布螺栓孔时，通过旋转复制可快速生成多个角度均匀分布的对象。

技巧二：结合极轴追踪与对象捕捉

为提高对齐精度,建议开启“极轴追踪”（F10）和“对象捕捉”（F3），极轴追踪可按预设角度（如15°增量）引导旋转方向，对象捕捉则确保基点、参考点的精确定位，避免手动输入坐标的误差。

技巧三：使用“UCS”调整坐标系

当需要在非标准角度平面上对齐对象时,可通过“用户坐标系”（UCS）命令临时调整坐标系，将UCS旋转至与斜面平行后，再使用常规旋转命令，可简化角度计算过程。

注意事项

• 基点选择错误：基点选择不当会导致对象旋转后偏离预期位置，需根据设计需求明确“固定点”。
• 角度单位混淆：CAD默认角度单位为“度”，若需使用弧度，需通过“UNITS”命令修改单位格式。
• 参照对象的选择：使用参照模式对齐时，确保两参考直线的选择顺序正确（先选初始角度，再选目标角度），否则旋转方向可能相反。

角度对齐命令的常见应用场景示例

以下通过表格总结角度对齐在不同领域的应用场景及操作要点：

相关问答FAQs

问题1：CAD中如何将对象旋转至与另一条直线平行？
解答：使用ROTATE命令的“参照”模式可实现，具体步骤为：

1. 输入ROTATE并选择对象，指定基点；
2. 输入R（参照）并回车；
3. 选择对象上需要与目标直线平行的直线作为初始参照；
4. 选择目标直线,系统将自动计算两线夹角并旋转对象至平行状态。

问题2：角度对齐后，对象位置发生偏移，如何避免？
解答：偏移通常由基点选择不当或未使用“对齐”命令导致，解决方法：

• 若仅需调整角度,确保基点为对象上的“固定特征点”（如端点、中点）；
• 若需同时调整位置与角度,使用ALIGN命令，依次指定源基点、目标基点及源方向点、目标方向点，系统将自动完成位置与角度的双重对齐。
  用户可系统掌握CAD角度对齐命令的操作逻辑与应用方法，结合实际场景灵活运用，提升绘图效率与精度。
