CAD捕捉命令快捷键有哪些？

在CAD绘图过程中,捕捉命令的快捷键是提高绘图精度和效率的核心工具，通过启用不同的捕捉模式，用户可以快速定位到特定的几何点，如端点、中点、圆心等，从而避免手动计算的误差，确保图形的准确性，以下是CAD中常用捕捉命令的快捷键及其详细应用场景，帮助用户系统掌握这些功能。

CAD的捕捉功能主要通过“对象捕捉”工具栏或状态栏中的“对象捕捉”按钮开启，用户可以通过输入快捷键快速切换不同的捕捉模式，最常用的捕捉快捷键是“F3”，用于开启或关闭对象捕捉功能，当对象捕捉开启时，用户在绘图过程中移动鼠标，系统会自动高亮显示当前可捕捉的点，如端点、交点等，单击即可快速定位。

针对不同的绘图需求,CAD提供了多种具体的捕捉模式，每种模式都有对应的快捷键或操作方式。“端点捕捉”用于捕捉直线、圆弧等对象的端点，其快捷键为“END”；“中点捕捉”用于捕捉对象的中点，快捷键为“MID”；“圆心捕捉”用于捕捉圆、圆弧或椭圆的中心点，快捷键为“CEN”；“节点捕捉”用于捕捉点对象或尺寸标注的定义点，快捷键为“NOD”。“象限点捕捉”用于捕捉圆、圆弧或椭圆的0°、90°、180°、270°位置上的点，快捷键为“QUA”；“交点捕捉”用于捕捉两个对象的实际交点，快捷键为“INT”；“延伸捕捉”用于捕捉对象延伸线上的点，需结合“EXT”快捷键使用；“垂足捕捉”用于捕捉垂直于对象的点，快捷键为“PER”；“切点捕捉”用于捕捉与圆、圆弧相切的点，快捷键为“TAN”；“最近点捕捉”用于捕捉对象上距离鼠标光标最近的点，快捷键为“NEA”。

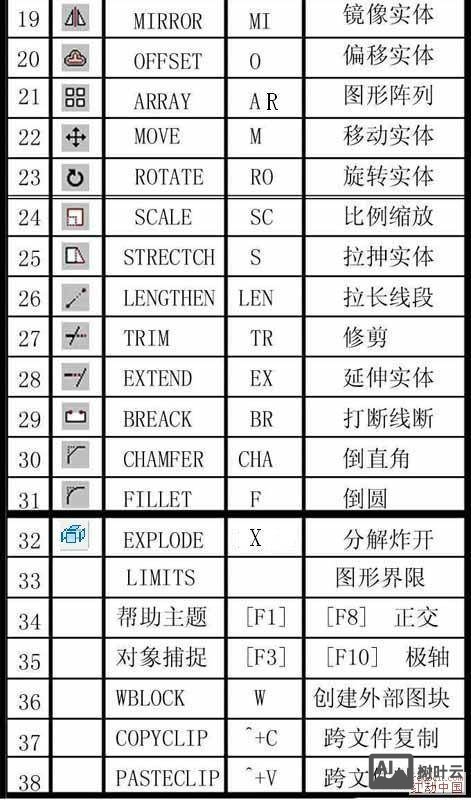

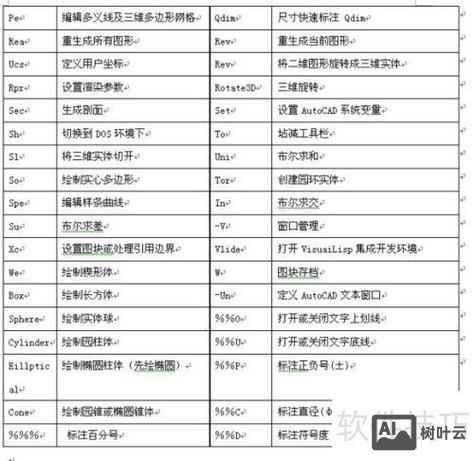

为了更直观地展示这些捕捉模式的快捷键和应用场景,以下通过表格进行总结：

除了单个捕捉模式的快捷键,CAD还支持“临时追踪点”和“捕捉自”等高级功能。“临时追踪点”的快捷键为“TT”，用户可以通过指定一个临时参考点，再基于该点进行相对定位；“捕捉自”的快捷键为“FROM”，允许用户以某个点为基准，输入偏移量来精确定位点，在绘制一个矩形时，用户可以先启用“捕捉自”，选择已有图形的一个角点作为基准，然后输入相对坐标（如@10,5），即可快速定位新矩形的起点。

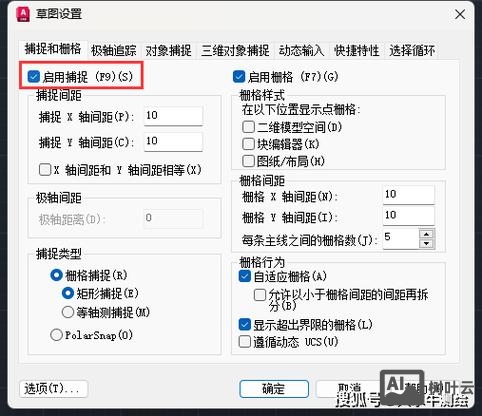

在实际绘图过程中,用户可能需要同时启用多种捕捉模式，此时可以通过“对象捕捉设置”（快捷键“OS”或“DSETTINGS”）来调整捕捉选项，在弹出的“草图设置”对话框中，用户可以勾选需要启用的捕捉模式，并设置“对象捕捉追踪”功能，实现基于多个参考点的精确定位，状态栏中的“动态输入”功能（快捷键“F12”）也会影响捕捉的显示方式，开启后，捕捉点的坐标信息会直接显示在鼠标光标附近，方便用户实时查看。

需要注意的是,捕捉功能的启用状态会影响整个绘图环境，因此在不需要捕捉时，建议及时关闭“对象捕捉”（快捷键“F3”），避免干扰其他操作，在绘制自由曲线或需要手动输入坐标时，关闭捕捉可以避免系统自动捕捉到不需要的点，从而提高绘图灵活性。

对于初学者而言,掌握捕捉命令的快捷键需要结合大量练习，建议用户从常用的“端点”“中点”“交点”等基础捕捉模式开始，逐步熟悉其他高级功能，在绘制复杂图形时，可以尝试将多种捕捉模式结合使用，例如先通过“圆心捕捉”定位圆心，再利用“象限点捕捉”绘制水平线，最后通过“垂足捕捉”完成垂直连接，从而高效完成绘图任务。

相关问答FAQs：

Q1：如何临时启用单个捕捉模式，而不影响全局的对象捕捉设置？
A1：用户可以通过“对象捕捉”工具栏中的临时捕捉按钮或输入对应快捷键来临时启用单个捕捉模式，在绘图过程中，如果需要仅使用“切点捕捉”，可以输入“TAN”快捷键，此时系统会临时切换到切点捕捉模式，捕捉完成后自动恢复到之前的全局对象捕捉设置，这种方法无需频繁开启或关闭整个对象捕捉功能，适用于需要临时切换捕捉模式的场景。

Q2：为什么有时启用了对象捕捉，却无法捕捉到目标点？
A2：可能的原因包括：1）对象捕捉功能未开启（检查状态栏中的“对象捕捉”按钮是否激活，或按“F3”确认）；2）目标点所在的图层被关闭或冻结，导致对象不可见；3）捕捉模式未正确设置（通过“OS”命令检查需要的捕捉模式是否勾选）；4）目标点与鼠标光标距离过远，系统无法自动识别，可以尝试放大图形、调整捕捉范围或重新设置捕捉模式，确保目标点在有效捕捉区域内。
