CAD调用命令，如何快速精准执行？

在CAD软件中,调用命令是用户进行绘图和编辑操作的核心方式，熟练掌握命令调用方法能显著提升绘图效率，CAD命令的调用途径多样，包括键盘输入、菜单栏选择、工具栏点击、功能区面板操作以及快捷命令等，不同版本和类型的CAD软件（如AutoCAD、中望CAD等）在命令调用逻辑上基本一致，但界面布局可能略有差异。

键盘输入命令：最直接高效的调用方式

键盘输入是CAD中最基础的命令调用方法,用户需熟记常用命令的英文全称或缩写，绘制直线命令为“LINE”，缩写为“L”；圆形命令为“CIRCLE”，缩写为“C”；修剪命令为“TRIM”，缩写为“TR”，输入命令时，不区分大小写，输入完成后按回车键或空格键即可执行，部分命令支持带参数调用，如“RECTANG”命令后输入“L”可切换到“长度”模式，直接输入长度值快速绘制矩形，对于带选项的命令，如“圆弧（ARC）”，输入命令后会提示指定圆弧起点、端点或圆心等参数，用户可根据提示逐步操作，键盘输入的优势在于无需鼠标移动，适合连续绘图场景，尤其适合专业用户快速执行复杂命令组合。

菜单栏与工具栏调用：传统可视化操作

在CAD界面的顶部菜单栏（如“绘图”“修改”等下拉菜单）中，包含了几乎所有命令的分类选项，用户通过逐级点击菜单项可调用命令，绘图”菜单下的“直线”“圆”等，或“修改”菜单下的“复制”“旋转”等，这种方式适合初学者，无需记忆命令名称，但操作步骤较多，效率较低。
工具栏（包括标准工具栏、绘图工具栏、修改工具栏等）则以图标形式直观展示常用命令，用户只需点击对应图标即可调用，标准工具栏中的“新建”“打开”“保存”等按钮，绘图工具栏中的“直线”“矩形”“圆”等图标，工具栏通常可自由浮动或固定在界面四周，用户可根据绘图习惯自定义工具栏内容，通过“工具”菜单下的“工具栏”选项进行显示/隐藏设置。

功能区面板调用：现代化界面布局

较新版本的CAD软件（如AutoCAD 2010及以后版本）引入了功能区（Ribbon）界面，将命令按功能分类（如“常用”“插入”“注释”等选项卡），每个选项卡下又细分面板（如“绘图”“修改”“标注”等），用户通过点击选项卡和面板中的图标即可调用命令，功能区还支持上下文相关显示，例如选中多段线时，会出现“多段线”专用选项卡，包含编辑多段线的相关命令，功能区集成了命令说明和预览效果，新手更容易理解命令用途，同时可通过最小化功能区或切换“面板”“选项卡”模式适应不同操作习惯。

快捷命令与自定义命令：提升效率的关键

快捷命令是用户自定义的命令缩写,通过修改“acad.pgp”文件（AutoCAD）或类似配置文件可设置个性化快捷命令，将“OFFSET”命令的快捷键设置为“O”后，只需输入“O”即可调用偏移命令，无需记忆完整名称，CAD默认已配置大量常用快捷命令（如“L”“C”“TR”等），用户可通过“选项”对话框中的“文件”选项卡查看或修改快捷命令文件。
CAD还支持通过脚本文件（.scr）或LISP程序批量调用命令，实现自动化绘图，编写脚本文件依次输入“LINE”“0,0”“100,0”“100,100”“0,100”“C”（闭合）可快速绘制矩形，适用于重复性绘图任务。

动态输入与命令行提示：辅助命令执行

启用“动态输入”（DYN）功能后，光标附近会显示命令提示和参数输入框，用户可直接在光标位置输入坐标值或参数，无需频繁查看命令行，调用“直线”命令时，动态输入会提示“指定第一点”，输入坐标后自动提示“指定下一点或[放弃(U)]”，简化了操作流程。
命令行窗口位于CAD界面底部，是命令执行的核心交互区域，不仅显示命令提示信息，还支持命令历史记录的回溯（通过上下箭头键）和命令的重复执行（按回车键），部分命令（如“LIST”“DIST”）会在命令行显示详细结果，用户可通过命令行窗口的“特性”选项卡调整字体、颜色等显示样式。

不同CAD版本的命令调用差异

虽然主流CAD软件的命令调用逻辑一致,但界面布局和功能细节存在差异，AutoCAD的经典界面（AutoCAD Classic）保留了工具栏和菜单栏的传统布局，而“草图与注释”界面则以功能区为主；中望CAD的界面更贴近国产软件习惯，支持“自定义”界面模式，可快速切换不同风格，部分专业版CAD（如AutoCAD Mechanical）会根据行业需求添加专用命令面板，用户需通过“工作空间”切换不同绘图环境。

命令调用常见问题与解决技巧

1. 命令无响应或输入无效：检查是否误触“ESC”键取消命令，或通过“UNDO”命令回退操作；若命令行提示“未知命令”，需确认快捷命令是否正确或重新加载配置文件。
2. 工具栏/功能区图标消失：右键单击工具栏空白处，选择“自定义”或在“视图”菜单中勾选对应工具栏选项卡；功能区图标消失可能是误触最小化按钮，双击选项卡标签可恢复默认显示。

相关问答FAQs

Q1：如何自定义CAD快捷命令？

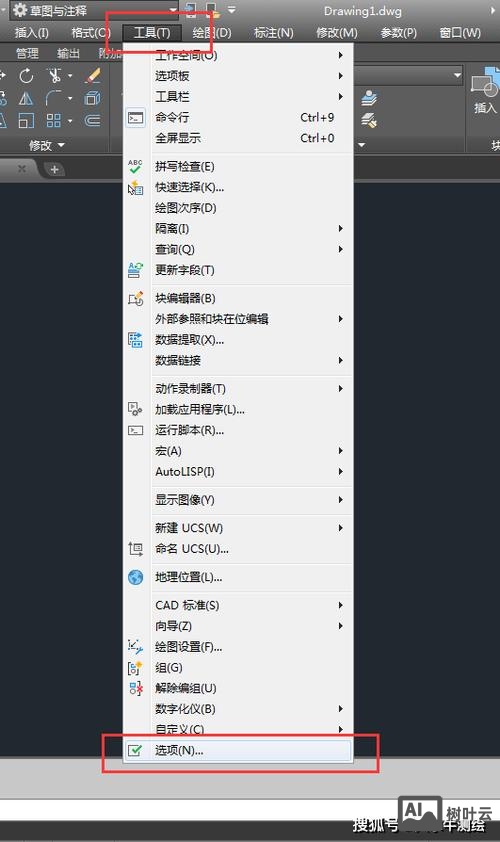

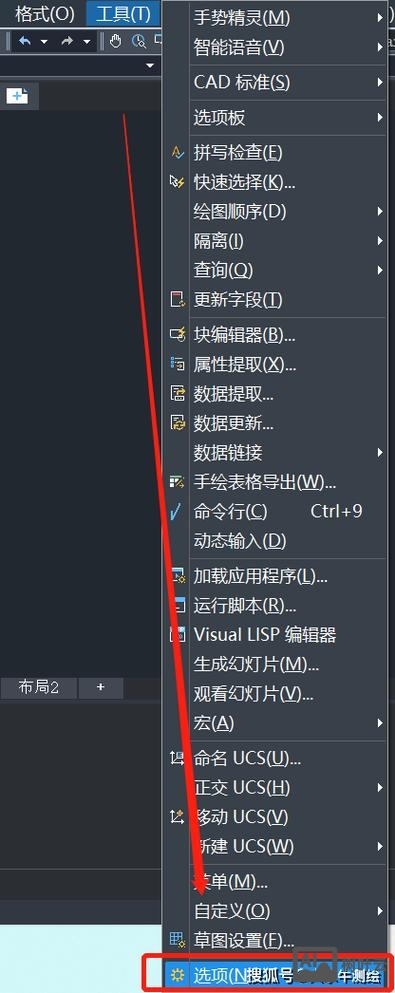

A1：以AutoCAD为例，输入“OP”打开“选项”对话框，切换到“文件”选项卡，展开“自定义设置”中的“程序参数（acad.pgp）”，点击“浏览”找到文件（通常位于CAD安装目录的Support文件夹），用记事本打开，按“命令别名,全称”格式添加自定义命令，如“HATCH,H”用于快速调用填充命令，保存文件后重启CAD即可生效。

Q2：CAD命令行窗口被误关闭如何恢复？
A2：在CAD界面中，通过快捷键“Ctrl+9”可快速切换命令行窗口的显示/隐藏状态；若快捷键无效，可在“视图”菜单中选择“显示→命令行”，或右键单击状态栏空白处，勾选“命令行”选项，通过“工具→命令行”也可打开命令行窗口，并支持拖动窗口边缘调整大小。
