CAD模型命令有哪些常用技巧？

CAD模型命令是计算机辅助设计软件中用于创建、编辑和修改三维或二维几何模型的核心工具，这些命令通过特定的语法和参数输入，让设计师能够高效地构建复杂的工程图形，在AutoCAD等主流CAD软件中，模型命令通常分为创建类、编辑类、显示类和工具类等，每一类命令都针对设计流程中的不同需求，掌握这些命令的使用方法和技巧,是提升CAD设计效率和质量的关键。

（图片来源网络，侵删）

创建类命令是构建模型的基础，其中最常用的是基本几何体绘制命令，如LINE（直线）、CIRCLE（圆）、ARC（圆弧）、RECTANG（矩形）等，这些命令通过指定起点、终点、半径或中心点等参数来生成基本图形，使用LINE命令时，用户需依次输入直线的起点和终点坐标，或通过鼠标捕捉关键点来绘制；而CIRCLE命令则提供了多种定义方式，包括圆心半径、圆心直径、两点定义直径和三点定义圆周，对于三维模型，BOX（长方体）、CYLINDER（圆柱体）、SPHERE（球体）等命令可直接生成三维实体，用户需指定底面尺寸、高度或中心点等参数，POLYGON（多边形）命令可绘制边数为3-1024的正多边形，支持内接圆、外切圆或边长定义方式，满足机械设计中六角螺母、螺栓头等零件的绘制需求。

编辑类命令用于修改和优化已创建的模型，是设计过程中使用频率最高的命令类型，TRIM（修剪）和EXTEND（延伸）是处理线段相交关系的核心命令，TRIM命令需先选择剪切边界，再选择要修剪的对象；EXTEND命令则通过选择边界来延伸对象至指定位置，MOVE（移动）、ROTATE（旋转）、SCALE（比例缩放）和OFFSET（偏移）命令用于调整对象的位置、方向和尺寸，例如OFFSET命令可生成与原对象平行且距离恒定的图形，常用于绘制墙体或轮廓线，在三维编辑中，EXTRUDE（拉伸）、REVOLVE（旋转）、LOFT（放样）和SWEEP（扫掠）命令可将二维截面转换为三维实体，EXTRUDE命令需指定拉伸路径或倾斜角度，REVOLVE命令则需定义旋转轴和角度，这些命令在机械零件建模中应用广泛，布尔运算命令（UNION并集、SUBTRACT差集、INTERSECT交集）则是组合多个实体的关键，例如通过差集运算可在圆柱体上生成孔洞,模拟机械加工效果。

显示类命令主要用于控制模型的视图和视觉呈现，帮助设计师更好地观察和调整模型，ZOOM（缩放）和PAN（平移）是最基础的视图操作命令，ZOOM命令提供全部、窗口、动态、比例等多种缩放方式，PAN命令则可实时移动视图范围，VPOINT（视点）和3DORBIT（三维动态观察）命令用于调整三维模型的观察角度，VPOINT命令通过输入坐标值定义视点，3DORBIT命令则支持鼠标拖拽实现实时旋转，VIEW（视图）命令可保存和命名特定视角，方便在不同设计阶段快速切换视图；HIDE（消隐）命令可隐藏线框模型中的隐藏线，使三维实体显示更直观；而SHADEMODE（着色）命令提供线框、消隐、平面着色、体着色等多种显示模式,增强模型的视觉效果。

工具类命令则通过辅助功能和参数化设计提升设计精度和效率，对象捕捉（OSNAP）和极轴追踪（POLARTRACK）是精确绘图的重要工具，对象捕捉可自动捕捉端点、中点、圆心等关键点，极轴追踪则可按指定角度增量绘制线段，图层（LAYER）命令用于管理不同类型的对象，通过设置图层的颜色、线型和线宽，可实现图形的分类显示和编辑，块（BLOCK）命令可将常用图形定义为块，插入时统一修改和缩放，避免重复绘制，参数化设计命令（GEOMCONSTRAINT几何约束、DIMCONSTRAINT尺寸约束）则通过添加水平和垂直等几何约束，以及标注尺寸约束，实现模型的参数化驱动，当修改尺寸值时，模型会自动更新形状，在装配设计中，使用几何约束可确保零件间的位置关系,尺寸约束则可精确控制零件的尺寸参数。

（图片来源网络，侵删）

为了更直观地展示常用CAD模型命令的功能及使用场景,以下通过表格列举部分核心命令：

命令类型	命令名称	功能描述	常用参数/选项
创建类	LINE	绘制直线	起点、终点坐标
CIRCLE	绘制圆	圆心、半径/直径
BOX	创建三维长方体	底面角点、长宽高
编辑类	TRIM	修剪对象	剪切边界、选择要修剪的对象
EXTRUDE	将二维对象拉伸为三维实体	拉伸高度、倾斜角度
UNION	将多个实体合并为单个实体	选择要合并的实体
显示类	ZOOM	缩放视图	全部、窗口、比例
3DORBIT	动态观察三维模型	鼠标拖拽旋转
工具类	LAYER	管理图层	图层名称、颜色、线型
BLOCK	创建块定义	基点、选择对象

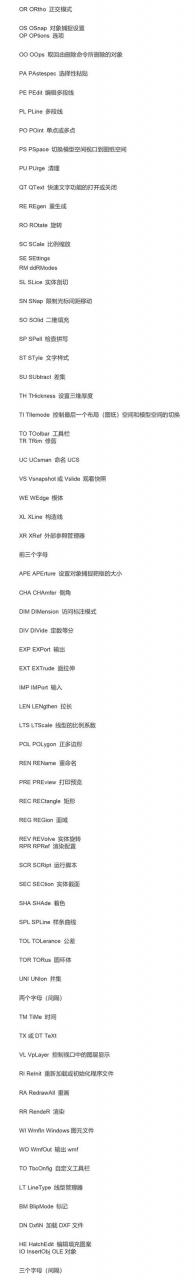

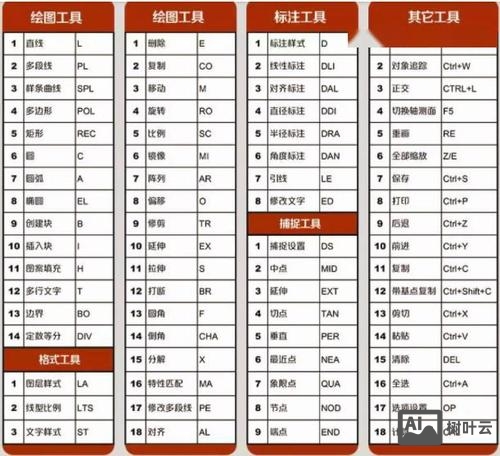

在实际应用中，CAD模型命令的组合使用可实现复杂模型的构建，设计一个机械零件时，可先使用RECTANG命令绘制截面轮廓，再用EXTRUDE命令拉伸为三维实体，然后使用CYLINDER命令生成圆柱体，通过SUBTRACT命令差集运算生成孔洞，最后使用HIDE命令消隐隐藏线，得到清晰的零件模型，熟练掌握命令的快捷键（如L代表LINE、TR代表TRIM）和命令行提示中的选项,可显著提升操作效率。

相关问答FAQs：

问：如何快速掌握CAD模型命令的使用方法？
答：掌握CAD模型命令需结合理论学习和实践操作，可通过软件教程或教学视频了解命令的功能和参数含义；通过绘制简单图形（如机械零件、建筑平面图）练习常用命令，熟悉命令行提示和选项；尝试使用命令组合完成复杂模型，总结操作技巧，记忆常用命令的快捷键（如Ctrl+C复制、Ctrl+V粘贴）和自定义工具栏,可进一步提升操作效率。
（图片来源网络，侵删）
问：在三维建模中，EXTRUDE和REVOLVE命令有什么区别？
答：EXTRUDE（拉伸）命令是将二维截面沿垂直于截面平面的方向拉伸生成三维实体，适用于创建棱柱、阶梯轴等具有统一截面的零件，可指定拉伸路径或倾斜角度；REVOLVE（旋转）命令则是将二维截面绕指定旋转轴旋转生成三维实体，适用于创建回转体零件，如圆柱、圆锥、球体等，两者的核心区别在于：拉伸是线性延伸，而旋转是圆周运动,需根据零件形状选择合适的命令。
