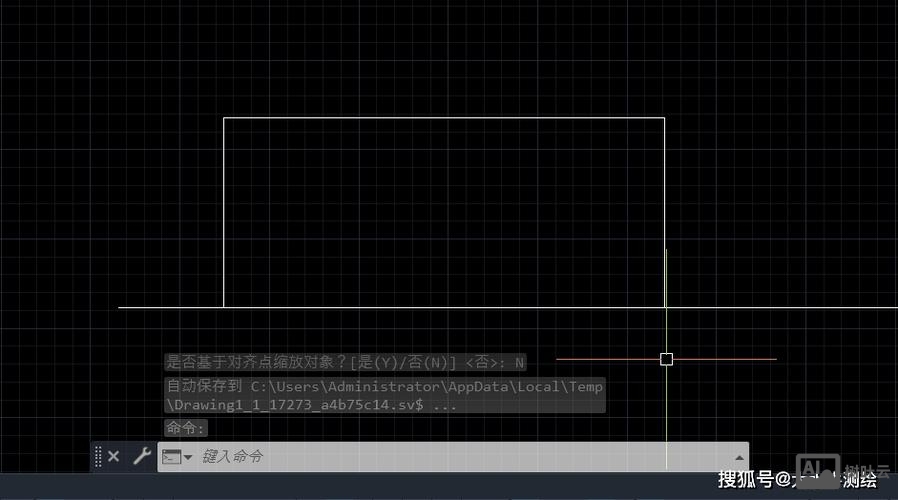

在CAD软件中，参考命令是一类强大的辅助工具，主要用于在当前图形中引用外部文件或已有对象，帮助用户更高效地设计和管理复杂图纸，参考命令的核心作用是将外部文件（如DWG、DXF、图像等）以参照形式插入到当前图形中，实现多文件协同设计，同时避免直接修改源文件，确保数据的独立性和安全性，常见的参考命令包括外部参照（XREF）、图像参照、PDF参照等，其中外部参照（XREF）是最为常用和功能最全面的一种。
外部参照（XREF）允许用户将一个完整的DWG图形作为参照附着到当前文件中，与“插入”命令不同，XREF并非将源文件的内容直接复制到当前图形，而是建立一种动态链接关系，当源文件被修改时，当前图形中的参照对象会自动更新，确保图纸的一致性，这种特性在大型项目或团队协作中尤为重要，例如建筑总图中的各楼层平面图可以通过XREF相互关联，任一楼层的修改都会实时反映到其他相关图纸中，XREF的命令输入方式为在命令行中输入“XREF”或快捷键“XR”，通过弹出的“外部参照”管理器可以查看、附着、卸载或绑定参照文件。
图像参照功能允许用户将JPG、PNG、BMP等格式的图像文件作为背景或参考插入到CAD图形中，在进行机械设计时，可以将产品照片导入作为轮廓参考；在景观设计中，可以导入卫星地图作为底图，图像参照同样保持与源文件的链接关系，支持调整透明度、对比度等参数，且不会显著增加文件大小，使用时需通过“插入”菜单下的“光栅图像参照”选项，或输入“IMAGEATTACH”命令，选择图像文件并设置插入点、比例和旋转角度即可。
PDF参照功能则提供了将PDF文件中的内容（如矢量图形、文字或位图）直接导入CAD图形的能力，用户可以选择将PDF作为整体参照，也可以选择性提取其中的线条、文字等元素进行编辑，这对于基于PDF图纸进行二次设计非常实用，例如将扫描的纸质图纸通过PDF转换后导入CAD进行矢量化处理，PDF参照的命令为“PDFIMPORT”，通过该命令可以指定PDF的插入位置和缩放比例，并支持图层映射,确保导入对象的组织结构清晰。
参考命令的使用需要注意几个关键点：一是路径管理，外部参照文件的存储路径发生变化时，需通过“外部参照”管理器中的“路径”选项重新指定路径，否则参照可能无法显示；二是图层控制，参照文件中的图层会自动添加到当前图形中，图层名将显示为“参照文件名|图层名”，便于区分和管理；三是绑定选项，当需要将参照对象永久转换为当前图形的一部分时，可选择“绑定”功能,但需注意绑定后可能无法再随源文件更新。
以下是参考命令的常用操作对比表：
| 命令名称 | 功能特点 | 适用场景 | 常用参数 |
|---|---|---|---|
| 外部参照（XREF） | 动态链接DWG文件，支持实时更新 | 多文件协同设计、总图与分图关联 | 附着、卸载、绑定、路径 |
| 图像参照 | 插入光栅图像，支持透明度调整 | 背景参考、照片描图 | 插入点、比例、旋转角度 |
| PDF参照 | 导入PDF内容，支持矢量提取 | PDF图纸二次设计、矢量化处理 | 图层映射、插入比例、元素选择 |
相关问答FAQs：
问：外部参照（XREF）与“插入”命令有何区别？
答：主要区别在于数据链接方式，XREF通过动态链接引用外部文件，源文件修改后参照会自动更新，且当前图形不存储源文件数据，文件体积较小；而“插入”命令是将源文件内容完全复制到当前图形，修改源文件不会影响当前图形，但会导致文件体积增大,且无法实现实时同步更新。问：如何解决外部参照文件路径改变后无法显示的问题？
答：当参照文件路径变化时，可通过“外部参照”管理器（输入命令XREF）找到该参照文件，选中后点击“路径”选项，重新选择正确的文件路径并保存，若路径变化频繁，建议将参照文件与当前图形存储在同一文件夹下，或使用相对路径而非绝对路径,以减少路径管理问题。
