CAD命令B是什么？块定义还是其他功能？

在CAD软件中，命令“B”通常指的是“BLOCK”（块）命令，这是CAD绘图中最基础且功能强大的工具之一，块命令允许用户将多个对象组合成一个单一的对象，便于重复使用、修改和管理，从而显著提高绘图效率，以下将详细解析BLOCK命令的功能、操作步骤、应用场景及注意事项。

BLOCK命令的核心功能

BLOCK命令的核心在于“对象组合”与“重复调用”，通过将常用的图形（如家具、符号、标准件等）定义为块，用户可以在不同图纸中快速插入，避免重复绘制,块具有以下特性：

1. 统一性：块内的对象作为一个整体，移动、旋转、缩放时保持相对位置关系不变。
2. 可编辑性：块可以分解（EXPLODE命令）为独立对象，或通过块编辑器（BEDIT命令）修改内部结构。
3. 数据关联：块可以附加属性（ATTDEF命令），用于存储文字信息（如编号、名称等）,便于批量管理。
4. 文件节省：重复使用块可减少文件大小，因为CAD只需存储块的定义一次,而非多个副本。

BLOCK命令的操作步骤

创建块（BLOCK命令）

执行方式：

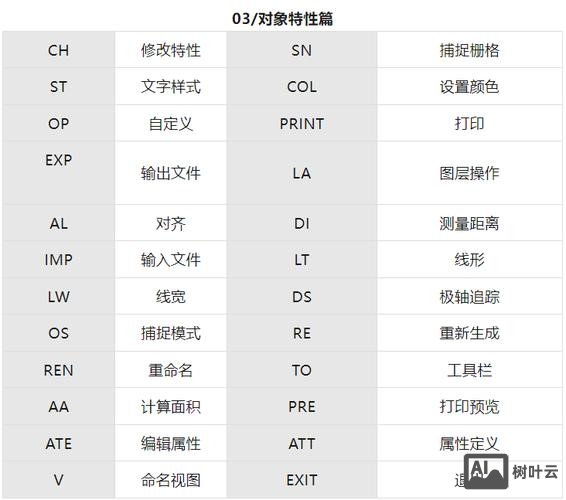

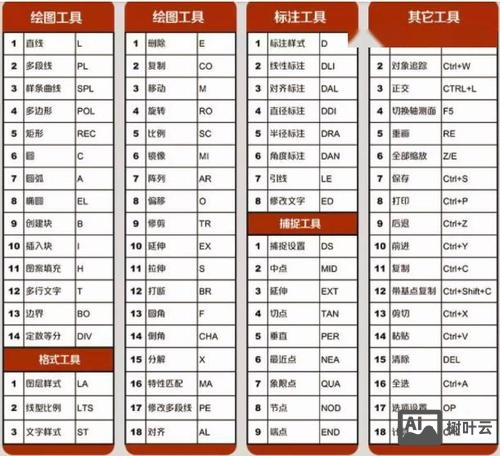

• 命令行输入BLOCK或简化命令B,按回车。
• 功能区：插入选项卡 → 块定义面板 → 创建块。

操作流程：

1. 输入块名称：在弹出的“块定义”对话框中，为块指定唯一名称（如“椅子”“螺栓”）。
2. 选择基点：基点是插入块时的参考点，通常选择块的特征点（如中心、角点），可通过“拾取点”按钮在绘图区选择,或直接输入坐标。
3. 选择对象：点击“选择对象”按钮，框选需要组合的对象（可包含直线、圆、文字等），勾选“保留”或“转换为块”选项,决定创建后原图形是否保留。
4. 设置块单位：在“块单位”下拉菜单中选择合适的单位（如“毫米”“无单位”）,确保插入时比例正确。
5. 说明与预览：可添加块的描述信息，并在预览窗口查看效果，最后点击“确定”完成创建。

插入块（INSERT命令）

创建块后，可通过INSERT命令（简化命令I）调用：

• 命令行输入INSERT，选择块名称，设置插入点、比例、旋转角度等参数。
• 功能区：插入选项卡 → 块面板 → 插入。

编辑块

• 内部编辑：输入BEDIT，选择块进入块编辑器，可修改块内的对象、添加属性等,保存后所有块实例自动更新。
• 分解块：输入EXPLODE，选择块将其分解为独立对象，但会失去块的优势,需谨慎使用。

BLOCK命令的高级应用

动态块（Dynamic Blocks）

通过块编辑器添加参数（如点、线性、旋转）和动作（如拉伸、移动、缩放），使块具有可调节的动态行为，创建一个可调整长度的桌子块,插入后可通过夹点直接修改尺寸。

属性块（Attribute Blocks）

在块定义前使用ATTDEF创建属性（如“零件编号”“价格”），插入块时可通过ATTEDIT编辑属性值，属性块常用于标题栏、明细表等需要文字信息的场景。

块库管理

将常用块保存为单独的DWG文件（外部块），通过INSERT的“浏览”功能调用，或使用设计中心（ADCENTER命令）管理多个块库。

BLOCK命令的注意事项

1. 命名规范：块名称应简洁且具有描述性（如“WINDOW-1200×1500”）,避免使用中文字符或特殊符号。
2. 基点选择：基点位置直接影响插入时的操作便捷性,建议选择块的几何中心或特征点。
3. 图层管理：块内的对象继承当前图层的特性，若需独立控制,建议在创建前将对象置于特定图层。
4. 复杂度控制：避免在一个块中包含过多复杂对象,可能导致文件臃肿或编辑困难。

BLOCK命令与其他命令的协同

• WBLOCK（写块）：将块或对象保存为独立DWG文件,便于跨文件调用。
• MINSERT（多重插入）：以阵列方式插入块，创建规律的图形布局（如楼梯、货架）。
• LAYISO（图层隔离）：编辑块时，可隔离块所在的图层,避免干扰其他对象。

实际应用案例

以绘制建筑平面图中的门窗为例：

1. 创建“门”块：包含门线和开启弧线,基点设为门铰链位置。
2. 添加属性：定义“编号”属性（如“M-01”）。
3. 插入块：在不同位置插入“门”块,通过属性编号区分不同门。
4. 动态调整：若需修改门宽,通过动态块参数统一调整所有门实例。

相关问答FAQs

Q1: 如何修改已插入的块，而不影响其他同名块？
A: 若需修改单个块实例，可先使用EXPLODE命令分解该块，然后修改对象，但更推荐的方法是使用REFEDIT（参照编辑）命令，选择块后进入独立编辑环境，修改仅针对当前实例,不影响块定义或其他实例。

Q2: 为什么插入块后显示为一个小叉或空白？
A: 通常是因为块定义的基点与插入点距离过远，或块内部的图层被关闭/冻结，可通过以下方式解决：

1. 输入REGEN重生成视图，显示隐藏对象。
2. 检查图层状态，确保块所在图层可见。
3. 重新定义基点：输入BASE命令,选择新的基点后重新插入块。
