CAD划线命令怎么用？

CAD中的划线命令是绘图中最基础也是最常用的工具之一，主要用于绘制直线段、多段线、构造线等线性元素，是构建图形框架的核心功能，无论是机械设计中的零件轮廓、建筑图纸中的墙体结构，还是电气工程中的线路连接，都离不开划线命令的灵活运用，掌握划线命令的使用方法和技巧,能够显著提升绘图效率与精度。

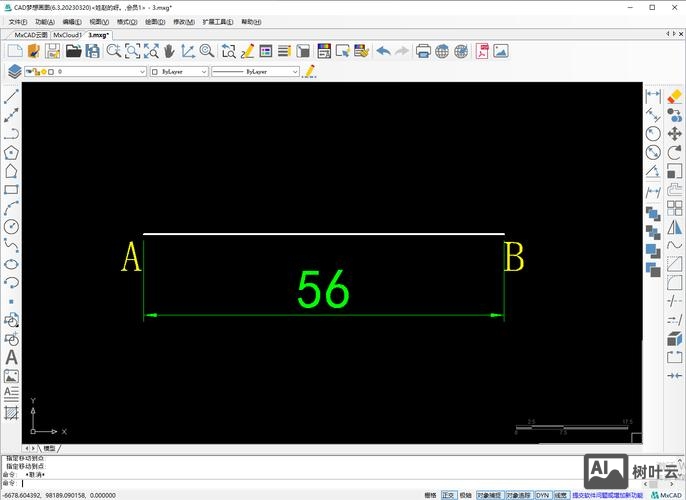

在CAD中，划线命令主要通过“LINE”命令实现，快捷键通常为“L”，执行该命令后，系统会提示“指定第一个点”，此时用户可通过鼠标点击或输入坐标值确定直线的起点，起点确定后，系统会继续提示“指定下一个点”，用户可依次输入后续点的坐标，或通过鼠标移动方向并结合输入线长的方式绘制直线，若需绘制一条水平长度为100mm的直线，可在确定起点后，将鼠标向右移动，然后输入“100”并按回车键即可，完成所有线段的绘制后，按“Esc”键或“Enter”键结束命令，CAD还支持“闭合”选项，当绘制多条线段后，输入“C”可自动连接起点与终点,形成封闭图形。

除了基础的“LINE”命令，CAD还提供了多种扩展划线工具以适应不同需求。“PLINE”（多段线）命令可绘制由直线和圆弧组成的连续线条，且整体可作为一个对象编辑，适用于绘制带宽度的线段，如道路边线、电缆路径等，执行“PLINE”命令后，除了常规的直线绘制，还可通过输入“A”切换至圆弧模式，设置圆弧的半径、角度等参数，而“XLINE”（构造线）命令则用于绘制无限长的辅助线，常作为绘图时的参考基准，如通过输入“H”绘制水平构造线，或“V”绘制垂直构造线,也可通过两点确定任意角度的构造线。

在实际操作中，结合CAD的辅助工具能进一步提升划线精度，启用“正交模式”（F8）可限制直线为水平或垂直方向；开启“对象捕捉”（F3）能自动捕捉端点、中点、交点等关键位置，避免手动输入坐标的误差；使用“极轴追踪”（F10）可按预设角度增量绘制斜线，如30°、45°等，通过“输入坐标值”的方式可实现精确定位，包括绝对直角坐标（如“100,200”）、相对直角坐标（如“@50,0”表示相对于上一点向右移动50单位）以及相对极坐标（如“@100<45”表示相对于上一点长度100、角度45°）。

对于复杂图形的绘制，可结合“对象特性”管理器调整线条属性，选中已绘制的直线后，可通过“Ctrl+1”打开特性面板，修改线条的颜色、线型（如虚线、点划线）、线宽等参数，若需批量绘制平行线，可使用“OFFSET”（偏移）命令，输入偏移距离后选择直线，即可生成指定距离的平行副本。“TRIM”（修剪）和“EXTEND”（延伸）命令常与划线命令配合使用,用于调整线段长度或相交部分的处理。

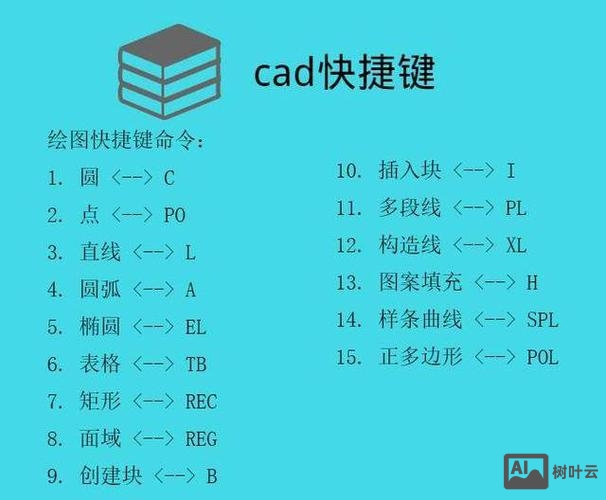

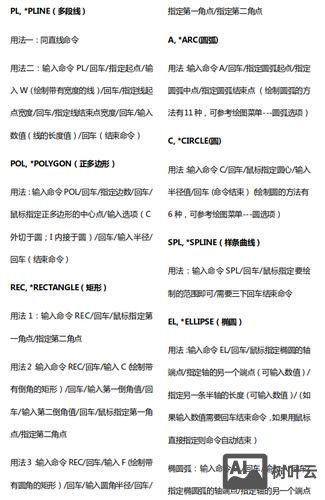

以下是划线命令常用快捷键及功能对照表：

相关问答FAQs：

Q1：如何使用CAD绘制指定角度和长度的直线？
A：绘制指定角度和长度的直线，可通过相对极坐标实现，执行“LINE”命令后，指定起点，然后在提示“指定下一个点”时，输入“@长度<角度”，@150<30”表示绘制一条长度为150mm、与X轴正方向夹角为30°的直线，开启“极轴追踪”并设置角度增量（如30°）,移动鼠标至预设角度方向后输入长度值也可达到同样效果。

Q2：如何将多条独立的直线合并为一条多段线？
A：使用“PEDIT”（多段线编辑）命令可将多条直线合并为一条多段线，操作步骤如下：输入“PEDIT”并按回车键，选择其中一条直线作为对象，在提示“选定的对象不是多段线 是否将其转换为多段线？”时直接按回车键确认，然后输入“J”（合并），框选所有需要合并的直线，最后按回车键即可,合并后的线条可统一调整宽度或进行整体编辑。
