CAD列表命令如何快速查看对象属性？

在CAD软件中,列表命令（LIST）是一个基础且实用的工具，主要用于查询并显示选定对象的详细信息，通过执行该命令，用户可以获取对象的类型、图层、几何参数、空间位置等关键数据，为设计校对、错误排查、数据统计等工作提供重要支持，以下将从命令功能、操作步骤、数据解读及实际应用等方面展开详细说明。

列表命令的功能与意义

列表命令的核心作用是“以文本形式提取对象属性”，在CAD设计中，一个图形可能包含成百上千个对象，手动查看每个对象的参数不仅效率低下，还容易遗漏，列表命令通过系统化的文本输出，将对象的隐藏信息直观呈现，帮助用户快速了解对象的完整状态，检查直线是否为闭合多段线、确认圆的半径是否符合设计要求、验证块的定义属性等，均可通过列表命令高效完成。

列表命令的操作步骤

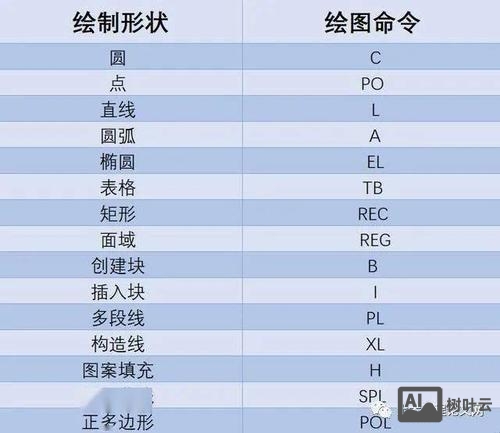

在CAD中调用列表命令主要有三种方式：

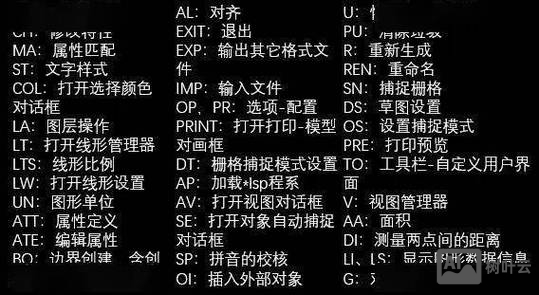

1. 命令行输入：直接在命令行输入“LIST”或简化命令“LI”，按回车键确认。
2. 功能区菜单：切换至“常用”选项卡，在“特性”面板中找到“列表”按钮（部分版本位于“查询”面板）。
3. 工具栏：在经典工作界面中，通过“查询”工具栏点击列表图标。

执行命令后,命令行会提示“选择对象：”，此时用户需框选或点选要查询的对象，可单选或多选，选择完成后按回车键，系统将自动弹出文本窗口（或命令行窗口），显示所有选中对象的详细信息。

列表命令输出的数据解析

列表命令的输出结果以文本形式组织,不同类型的对象显示的信息略有差异，但通常包含以下几类核心数据：

通用属性

所有对象共有的属性,包括：

• 图层：对象所在的图层名称，方便快速定位图层管理问题。
• 空间：模型空间（Model）或图纸空间（Paper），避免空间混淆。
• 句柄：系统为对象分配的唯一标识符，可用于编程或数据关联。
• 颜色/线型/线宽：对象的显示属性，若为“ByLayer”则表示随图层定义。

几何属性（按对象类型区分）

• 直线（LINE）：起点坐标（X, Y, Z）、终点坐标（X, Y, Z）、长度、角度（与X轴正方向的夹角）。
• 圆（CIRCLE）：圆心坐标（X, Y, Z）、半径、直径、周长、面积。
• 多段线（PLINE）：顶点数量、每个顶点的坐标、总长度、封闭状态（是否闭合）。
• 块（BLOCK）：块名称、插入点坐标、X/Y/Z方向的缩放比例、旋转角度、所属图层。
• 尺寸标注（DIMENSION）：标注类型（线性、半径等）、标注文字内容、尺寸界限起点/终点坐标、关联的几何对象。

特殊属性

部分对象可能包含附加信息,

• 填充图案（HATCH）：图案名称、比例角度、孤岛检测方式。
• 文字（TEXT/MTEXT）、样式、高度、旋转角度、对齐方式。

以直线为例,列表命令的输出可能如下：

图层: 0
空间: 模型空间
句柄 = 1A2B
颜色: ByLayer
线型: ByLayer
线宽: ByLayer
起点, X=100.0000, Y=200.0000, Z=0.0000
终点, X=300.0000, Y=200.0000, Z=0.0000
长度 = 200.0000
角度 = 0

列表命令的实际应用场景

1. 设计校对：在复杂图纸中，通过查询关键对象的尺寸、坐标等参数，快速验证是否符合设计要求，检查建筑平面图中门窗的定位坐标是否准确。
2. 错误排查：当对象显示异常（如线型比例错误、图层冻结后仍显示）时，通过列表命令查看对象的实际属性，定位问题根源，若直线显示为虚线但列表显示线型为“ByLayer”，则可能是图层线型定义错误。
3. 数据统计：批量查询对象的几何参数（如多个圆的半径、多段线的总长度），结合脚本或Excel进行数据汇总，提高统计效率，统计机械零件中所有螺栓孔的数量和分布半径。
4. 二次开发支持：通过对象的句柄或属性信息，为LISP、.NET等二次开发程序提供数据接口，实现自动化处理，遍历图纸中所有块并提取其属性值。

列表命令的注意事项

1. 选择对象技巧：若需查询大量对象，建议使用“窗口选择”或“交叉选择”快速框选；若仅需查询特定类型对象，可先通过“快速选择”（QSELECT）过滤对象，再执行列表命令。
2. 文本窗口操作：输出结果默认在“AutoCAD文本窗口”中显示，可通过“编辑”菜单中的“复制”将文本粘贴至记事本或Excel，便于后续整理。
3. 性能影响：查询超大图纸中的数万个对象时，可能短暂延迟，建议分批选择对象以提升效率。

相关问答FAQs

问题1：列表命令和特性命令（PROPERTIES）有什么区别？
解答：列表命令（LIST）以文本形式批量输出对象的属性信息，适合快速查看多个对象的参数；特性命令（PROPERTIES）则通过对话框实时显示和编辑单个对象的属性，支持直接修改数据，查询10条直线的长度时，用LIST命令可一次性导出所有信息，而需修改某条直线的端点坐标时，需用PROPERTIES命令打开对话框进行编辑。

问题2：为什么列表命令显示的对象颜色是“ByLayer”，但实际显示颜色不同？
解答：这通常是因为对象所在图层的颜色被修改，或对象自身设置了“随块（ByBlock）”属性，列表命令中的“颜色: ByLayer”表示对象颜色跟随图层定义，若实际显示颜色与图层不符，需检查：① 图层颜色是否被意外修改；② 对象是否单独设置了颜色（可通过特性命令查看“颜色”属性是否为“ByLayer”）。
