CAD的BR命令具体该怎么用？

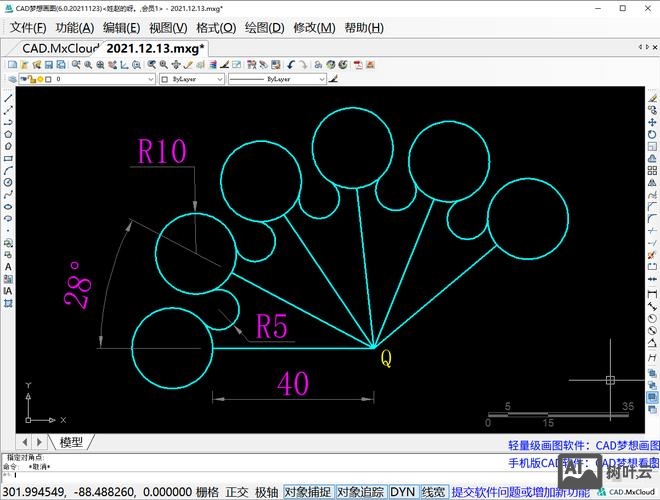

在CAD软件中，BR命令是“BREAK”命令的快捷方式，主要用于将对象（如直线、圆、弧、多段线等）打断为两部分或删除对象的一部分，该命令是CAD绘图中最常用的编辑工具之一，尤其在需要对线条进行精确分割或修剪时，能够高效实现设计目标，以下从命令功能、操作步骤、应用场景及注意事项等方面展开详细说明。

BR命令的核心功能

BR命令的核心作用是打断对象，具体可分为两种模式：一是将对象在指定点分为两个独立部分，但保留两部分；二是删除对象中指定两点之间的部分，对于一条直线，可通过选择两个断点将其分割为两段独立的线段；对于圆或弧，则可删除两点之间的弧线部分，剩余部分自动形成新的弧线，BR命令支持对多段线、矩形、椭圆等多种对象的编辑，但需注意块、文字等特殊对象可能无法直接打断。

BR命令的操作步骤

使用BR命令时,需遵循以下流程：

1. 启动命令：在CAD命令行输入“BR”并按回车键，或通过“修改”工具栏中“打断”按钮激活。
2. 选择对象：点击需要打断的对象,此时系统默认选择点将作为第一个断点。
3. 指定第二断点：根据需求选择第二断点，若仅需将对象分为两部分而不删除中间段，可直接在对象外点击；若需删除部分对象,则需在目标区域内指定第二点。
4. 完成操作：系统自动生成打断结果,对象被分割或删除指定部分。

操作示例（以打断直线为例）：
| 步骤 | 操作说明 | 示意图 |
|——|———-|——–|
| 1 | 输入“BR”命令，选择直线 | [直线选择状态] |
| 2 | 指定第一断点（如直线中点） | [标记第一断点] |
| 3 | 指定第二断点（如直线端点） | [标记第二断点] |
| 4 | 直线被分为两段独立线段 | [打断后结果] |

BR命令的应用场景

BR命令广泛应用于以下场景：

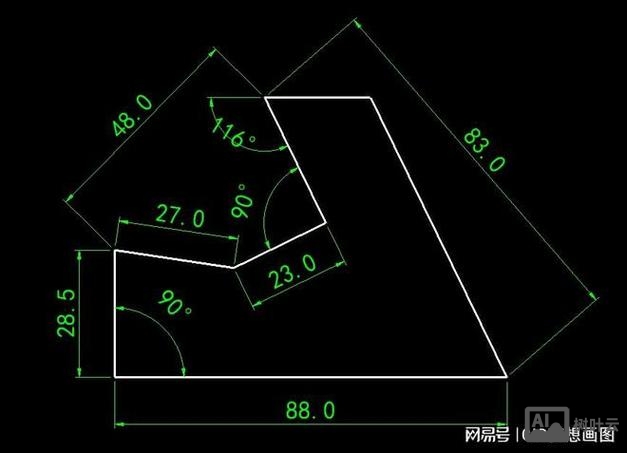

• 机械设计：对零件轮廓线进行分割,以标注不同尺寸或修改局部形状。
• 建筑绘图：打断墙体线条以预留门窗开口,或分割轴线以布置家具。
• 电路设计：切断导线以连接电子元件,或删除冗余线路部分。
• 图纸修改：当对象过长或需要局部删除时，通过BR命令快速调整,避免重复绘制。

注意事项

1. 选择顺序：第一断点必须位于对象上，第二断点可在对象外（此时系统自动延伸至对象端点）。
2. 精确打断：需结合对象捕捉（如端点、中点）确保断点位置准确,避免误差。
3. 闭合对象：对圆或椭圆使用BR命令时，打断方向为逆时针,从第一点至第二点删除弧线。
4. 替代命令：部分场景下，“TRIM”（修剪）或“EXTEND”（延伸）命令可能更高效,需根据需求选择。

相关问答FAQs

Q1：BR命令与TRIM命令有何区别？
A：BR命令直接将对象分割为两部分或删除中间段，适用于单一对象的打断；而TRIM命令需借助剪切边界，可批量修剪多个对象至边界，更适合复杂修剪场景，修剪一条直线到圆的边界时，TRIM更高效；而仅需将直线从中间断开时,BR更直接。

Q2：如何使用BR命令将圆打断为半圆？
A：操作步骤如下：①输入“BR”命令并选择圆；②指定圆上的某点作为第一断点（如0°位置）；③指定圆上的对径点作为第二断点（如180°位置），系统将自动删除半圆，保留剩余半圆，需注意两点必须位于直径两端,否则结果将不是标准半圆。
