CAD边界创建命令怎么用？

在CAD软件中,边界创建命令（BOUNDARY）是一个非常实用的工具，它能够根据用户指定的封闭区域自动生成多段线或面域，常用于快速创建复杂轮廓、提取填充区域或进行三维建模的基础操作，以下将从命令功能、调用方式、操作步骤、参数设置、应用场景及注意事项等方面进行详细说明。

命令功能与调用方式

边界创建命令的核心功能是基于现有对象的几何边界生成新的封闭图形,它通过检测用户指定点周围的封闭区域，自动识别轮廓线并生成多段线（POLYLINE）或面域（REGION），调用该命令的方式主要有三种：

1. 功能区操作：在“常用”选项卡中，依次点击“绘图”面板→“边界”按钮（图标为一个带有小方块的圆圈）。
2. 命令行输入：在命令行中直接输入BOUNDARY或快捷命令BO，按回车键确认。
3. 菜单栏操作：通过“绘图”菜单→“边界”选项打开对话框。

调用命令后,系统会弹出“边界创建”对话框，这是设置边界类型、边界集等参数的主要界面。

“边界创建”对话框参数详解

“边界创建”对话框包含多个关键选项，正确设置这些参数是高效使用命令的前提：

操作步骤（以生成多段线边界为例）

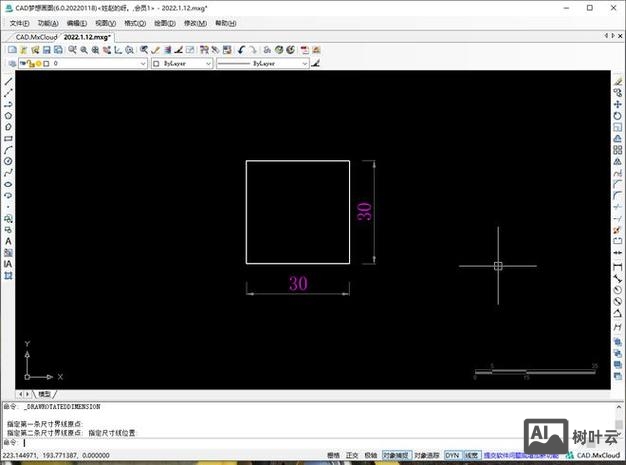

1. 准备图形：确保需创建边界的对象是闭合的，且线条之间有交点或重叠部分，由直线、圆弧、圆等组成的封闭轮廓。
2. 调用命令：输入BO并回车，打开“边界创建”对话框。
3. 设置参数：在“对象类型”中选择“多段线”，勾选“孤岛检测”，其他参数可根据需求调整。
4. 拾取内部点：点击“拾取点”按钮，切换到绘图区，在封闭区域内单击鼠标左键。
5. 确认生成：系统自动检测边界并生成多段线，按回车键结束命令，若提示“未找到有效的边界”，需检查图形是否完全闭合或边界集设置是否正确。

应用场景与实例

1. 快速提取填充区域：在机械图中，需对复杂零件剖面填充图案时，使用边界命令可一键生成封闭轮廓，避免手动绘制多段线的繁琐。
2. 创建三维模型基础：将二维图形生成面域后，可通过拉伸（EXTRUDE）命令转换为三维实体，例如将建筑平面图中的房间轮廓拉伸为墙体模型。
3. 图形轮廓简化：对于由大量细小线条组成的复杂图形（如地形轮廓），通过边界命令可将其合并为单一多段线，便于后续编辑或导出。

常见问题与注意事项

1. 边界无法生成：


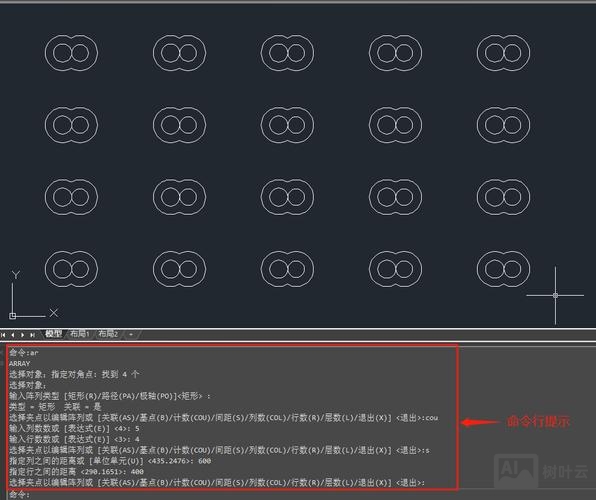

   （图片来源网络，侵删）
   • 原因：图形未完全闭合（如线条间隙过大）、存在重叠对象或边界集未包含必要对象。
   • 解决方法：使用JOIN命令合并间隙线条，或通过“边界集”选项框选所有相关对象。

2. 孤岛未被包含：

   • 原因：未勾选“孤岛检测”选项，或孤岛与外边界未形成封闭区域。
   • 解决方法：确保“孤岛检测”启用，并检查孤岛对象是否与外边界相交。

3. 生成的边界不完整：

   • 原因：拾取点位置靠近边界，导致系统未识别完整区域。
   • 解决方法：将拾取点尽量置于封闭区域的中心位置。

相关问答FAQs

问题1：边界创建命令生成的多段线和面域有什么区别？如何选择？
解答：多段线（POLYLINE）是二维连续线条，可单独编辑顶点或线宽，适用于二维绘图；面域（REGION）是具有面积、周长等属性的封闭区域，支持布尔运算（并集、差集、交集）和三维拉伸，若需进行二维修改或作为填充边界，选择多段线；若需进行三维建模或布尔运算，则选择面域。

问题2：如何使用边界命令处理带有交叉线的复杂图形？

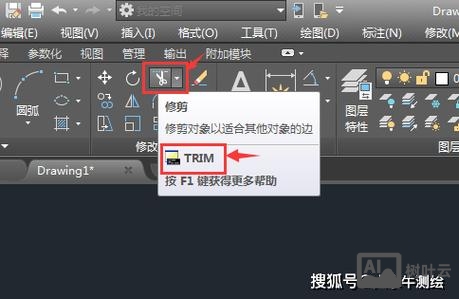

解答：当图形中存在交叉线时，建议在“边界创建”对话框中修改“孤岛检测方式”为“射线法”，或先使用BREAK、TRIM命令清理交叉部分，确保图形逻辑闭合，可通过“边界集”选项仅选择必要的对象，避免干扰线影响边界生成。
