在CAD软件中，节点命令（NODE命令）主要用于在图形中创建或管理节点对象，节点通常作为几何参考点、连接点或标注点使用，尤其在机械设计、建筑工程和电路设计中具有广泛应用，掌握节点命令的用法能显著提升绘图效率和精度，以下是关于CAD节点命令的详细解析，包括功能、操作步骤、应用场景及注意事项。

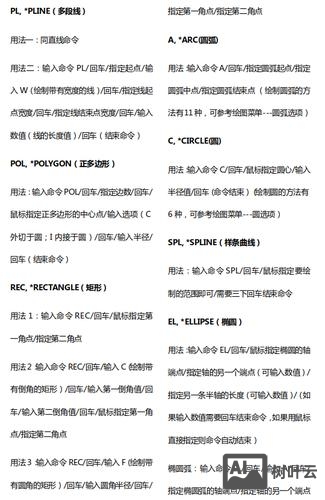

（图片来源网络，侵删）
节点命令的核心功能
节点命令的核心功能是在指定位置生成节点对象，节点通常以小圆点、十字线或其他自定义符号显示，可单独编辑或作为其他命令的辅助元素，其主要作用包括：
- 定位参考：在复杂图形中标记关键位置，如零件的装配点、建筑的结构节点等。
- 辅助绘图：作为对象捕捉的靶点，帮助精确定位线条、尺寸标注等元素。
- 数据关联：在某些专业插件中，节点可关联属性数据（如材料、编号等），实现图形与信息的联动。
节点命令的操作步骤
不同CAD软件（如AutoCAD、浩辰CAD等）的节点命令名称和操作方式略有差异，以下以AutoCAD为例说明具体步骤：
基本创建方法
- 命令启动：在命令行输入
NODE并按回车，或通过菜单栏“绘图”→“点”→“节点”选择。 - 指定位置：通过鼠标点击或输入坐标（如
X,Y）确定节点位置，支持对象捕捉（如端点、交点）以精确定位。 - 批量创建：结合
DIVIDE（等分）或MEASURE（测量）命令，可在直线、圆弧等对象上自动生成节点，输入DIVIDE选择对象后，输入段数（如5），即可将对象等分为5段并生成节点。
节点样式设置
默认节点为小圆点，可通过以下方式自定义样式：
- 命令：输入
DDPTYPE打开“点样式”对话框。 - 设置选项：选择不同形状（如十字、叉号）、大小（可按绝对单位或相对于屏幕比例设置），并勾选“用屏幕尺寸比例”以确保缩放时节点显示一致。
节点的编辑与管理
- 修改位置：直接选中节点，使用夹点拖拽或输入坐标调整位置。
- 删除节点：选中节点后按
Delete键，或使用ERASE命令批量删除。 - 属性编辑：选中节点后按
Ctrl+1打开“特性”面板，可修改图层、颜色、线型等属性。
节点命令的应用场景
节点命令在不同领域的应用差异显著，以下是典型场景示例：
（图片来源网络，侵删）
| 应用领域 | 具体用途 | 操作示例 |
|---|---|---|
| 机械设计 | 标注零件装配孔位置、加工基准点 | 使用 NODE 在零件图上标记孔心，配合 DIMDIAMETER 标注孔径 |
| 建筑工程 | 定义墙体连接点、柱网定位点 | 通过 MEASURE 命令在轴线上按间距生成节点，作为柱子布置参考 |
| 电路设计 | 标记元件焊点、接线端子 | 在电路图中用节点表示导线连接点，便于检查电路逻辑 |
| 地形测绘 | 标记高程点、测量控制点 | 结合坐标输入，在地图上生成高程节点，关联高程属性数据 |
注意事项与技巧
- 图层管理：建议将节点单独置于一个图层（如“NODES”），便于控制显示和打印，避免干扰主图形。
- 对象捕捉：使用节点前务必开启“节点”捕捉模式（通过
OSNAP命令设置），确保快速选中或定位节点。 - 批量操作：若需修改多个节点属性，可通过“快速选择”（
QSELECT命令）按图层、颜色等条件筛选后统一编辑。 - 与其他命令结合：节点可作为
BLOCK（块）的基点，或用于ARRAY（阵列）命令的参考点，提升绘图效率。
相关问答FAQs
Q1：为什么CAD中创建的节点显示为小黑点，无法选中？
A：通常是由于节点尺寸过小或当前图层被关闭/冻结，解决方法：① 输入 DDPTYPE 调整节点样式大小；② 检查图层状态（LAYER 命令），确保节点所在图层为开启和解冻状态；③ 确认对象捕捉中“节点”选项已勾选（OSNAP 命令）。
Q2：如何将节点转换为可编辑的线条或图形？
A：节点本身是点对象，无法直接编辑为线条，但可通过以下方法实现：① 使用 EXPLODE 命令分解包含节点的块（若节点为块的一部分）；② 以节点为参考，通过 LINE 或 PLINE 命令重新绘制线条；③ 使用“边界”命令（BOUNDARY）,将节点作为轮廓点生成闭合多段线。
