CAD连续命令如何快速操作？

在CAD软件操作中,连续命令（也称为“命令重复”或“多重复制”功能）是提升绘图效率的核心技巧之一，通过合理使用连续命令，用户可以避免频繁重复选择命令的繁琐操作，尤其在进行批量绘制、复制、修改等任务时，能显著减少操作步骤，缩短绘图时间，本文将从连续命令的启用方式、适用场景、操作技巧及注意事项等方面展开详细说明，并结合实例帮助用户理解其应用逻辑。

连续命令的启用方式

CAD中的连续命令主要通过以下三种方式实现,不同版本（如AutoCAD、浩辰CAD等）的操作路径略有差异，但核心逻辑一致：

1. 快捷键“MULTIPLE”
   在命令行输入MULTIPLE后按回车，再输入需要重复执行的命令（如LINE、CIRCLE），即可连续执行该命令，直至用户按Esc键退出。

   命令: MULTIPLE
   输入要重复的命令名: CIRCLE
   指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]: (指定圆心)
   指定圆的半径或 [直径(D)]: (输入半径)
   指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]: (继续绘制下一个圆)

   此方法适用于需要无限次重复命令的场景,但需注意在退出时按Esc键，否则会一直循环。

2. 命令行“.”前缀
   在命令前加英文句点“.”（如.LINE），可快速重复执行上一次使用的命令，且不会弹出对话框（若命令有对话框模式）。


   （图片来源网络，侵删）

   命令: .LINE
   指定第一点: (绘制直线后)
   命令: (按回车或空格键，直接重复LINE命令)

   此方式适合快速连续执行同一种命令,但无法跨命令重复。

3. 右键菜单“重复”选项
   完成一次命令后，单击鼠标右键，在弹出的快捷菜单中选择“重复[命令名]”（如“重复直线”），即可再次执行该命令，此方法适合鼠标操作用户，直观便捷。

连续命令的适用场景

连续命令在以下场景中具有显著优势,能大幅提升绘图效率：

1. 批量绘制相同图形
   绘制建筑平面图中的多个门窗、机械图中的多个螺栓孔时，使用MULTIPLE命令结合对象捕捉（如中点、交点），可快速定位并绘制大量相同或相似的图形元素。

2. 阵列与复制操作
   在执行ARRAY（阵列）或COPY（复制）命令时，若需对多个对象进行相同操作，可通过连续命令减少重复选择对象的步骤。

   命令: COPY
   选择对象: (选择对象)
   指定基点或 [位移(D)/删除(L)/放弃(U)]: (指定基点)
   指定第二个点或 <使用第一个点作为位移>: (指定目标点)
   指定第二个点或 [退出(E)/放弃(U)]: (继续复制，按Esc退出)

3. 修改类命令的连续应用
   使用TRIM（修剪）、EXTEND（延伸）、FILLET（圆角）等命令时，若需对多个对象进行相同修改，可通过连续命令避免重复启动命令。

   命令: TRIM
   选择剪切边...
   选择对象或 <全部选择>: (选择剪切边界)
   选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或 [栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]: (选择修剪对象)
   选择要修剪的对象... (继续修剪其他对象，按Esc退出)

连续命令的操作技巧与注意事项

1. 结合对象捕捉与极轴追踪
   在连续命令中，开启对象捕捉（如端点、垂足）和极轴追踪，可精确定位点，避免手动输入坐标，提升绘图精度，绘制连续直线时，开启“端点”捕捉，可直接连接已有图形的端点。

2. 参数化与动态输入
   启用动态输入（DYN模式）后，在连续命令执行过程中，可在光标附近直接输入参数（如长度、角度），减少切换命令行的频率，提高操作流畅度。

3. 注意事项

   • 退出方式：使用MULTIPLE命令时，务必通过按Esc键退出，否则可能导致误操作。
   • 命令兼容性：部分命令（如QSELECT快速选择）不支持连续执行，需单独启动。
   • 图层管理：连续绘制时，若需切换图层，建议先设置好当前图层，避免频繁切换影响效率。

连续命令效率对比示例

以下通过绘制10个相同半径的圆,对比普通操作与连续命令的效率差异：

可见,连续命令可节省50%以上的操作时间，尤其在批量任务中效果显著。

相关问答FAQs

Q1: 连续命令是否可以跨命令重复？先绘制直线后连续执行圆命令？
A1: 不可以，连续命令的重复仅限于同一命令的连续执行，若需切换命令（如从LINE切换到CIRCLE），需手动输入新命令或通过工具栏启动，但可通过MULTIPLE命令分别设置不同命令的连续执行，例如先输入MULTIPLE，再依次输入LINE和CIRCLE，但需注意每次只能执行一种命令。

Q2: 在连续命令中如何撤销单步操作？
A2: 在连续命令执行过程中，若需撤销上一步操作，可随时输入U（撤销）或按Ctrl+Z，但会退出当前连续命令，若需仅撤销单步而不退出连续模式，可在命令行输入UNDO并选择“标记”或“后退”，或通过命令行提示中的“放弃(U)”选项逐步回退。

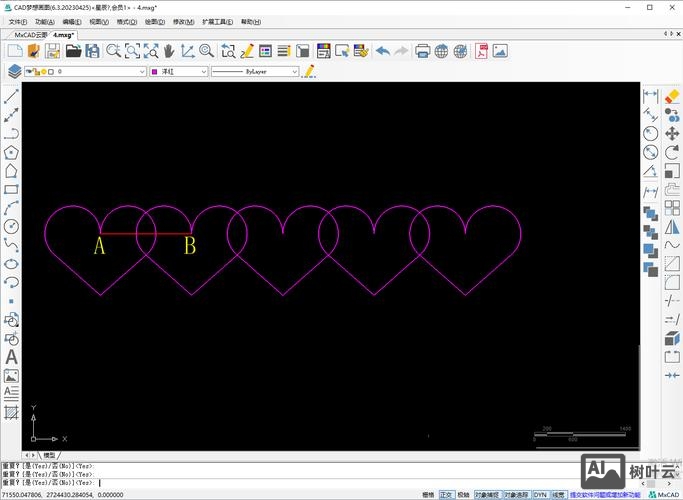

命令: LINE
指定第一点: (点A)
指定下一点或 [放弃(U)]: (点B)
指定下一点或 [放弃(U)]: U (撤销AB线段)
指定下一点或 [放弃(U)]: (继续绘制下一点)

通过掌握连续命令的技巧,用户可显著优化CAD绘图流程，减少重复劳动，专注于设计本身，在实际应用中，建议结合个人绘图习惯选择最适合的连续命令方式，并通过练习形成肌肉记忆，进一步提升工作效率。
