在CAD软件中，光栅图像的插入和管理是常见操作，尤其是在将扫描图纸、卫星图像或位图作为设计参考时，光栅命令的核心功能是将外部图像文件（如JPG、PNG、TIF、BMP等）导入到CAD环境中，并支持与矢量图形的叠加、对齐和编辑，以下将从光栅图像的插入、调整、编辑及管理等方面详细解析相关命令及操作流程。
光栅图像的插入与附着
光栅图像的插入主要通过“附着”命令实现，不同CAD版本中命令名称略有差异，如AutoCAD中为“IMAGEATTACH”，浩辰CAD中为“IMAGEATTACH”，执行该命令后，系统会弹出“选择图像文件”对话框，用户需选择本地存储的光栅图像文件，插入时需注意以下几点：
- 路径类型：对话框中“路径类型”选项包括“完整路径”、“相对路径”和“无路径”，建议选择“相对路径”，确保项目文件移动后图像仍能正确加载。
- 插入点与比例：插入时可指定图像的插入点（基点）、缩放比例及旋转角度，若需精确对齐，可勾选“在屏幕上指定”选项，通过捕捉功能将图像与已有图形对齐。
- 透明度：部分CAD版本支持设置图像透明度，可通过“图像透明度”命令调整,使光栅图像与矢量图层叠加显示。

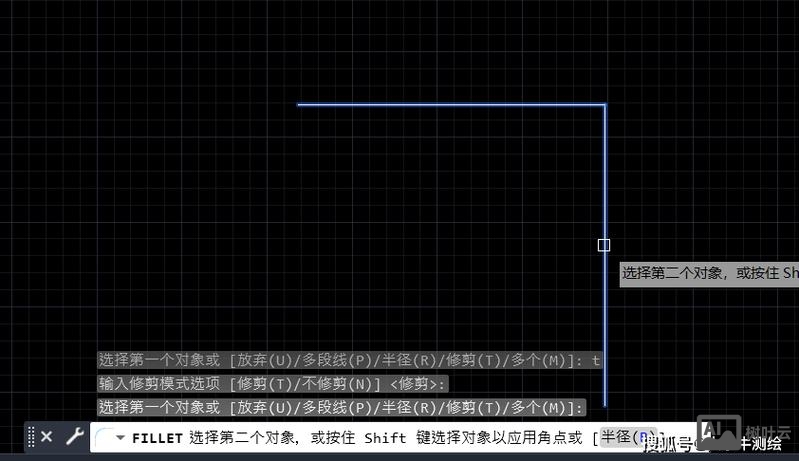

光栅图像的调整与编辑
插入图像后，常需对其位置、比例、亮度等参数进行调整，具体命令及操作如下：

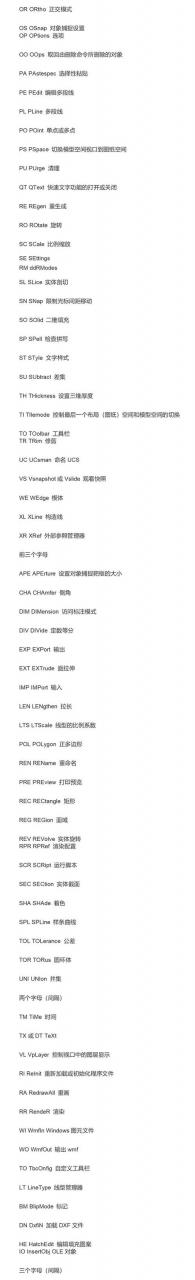

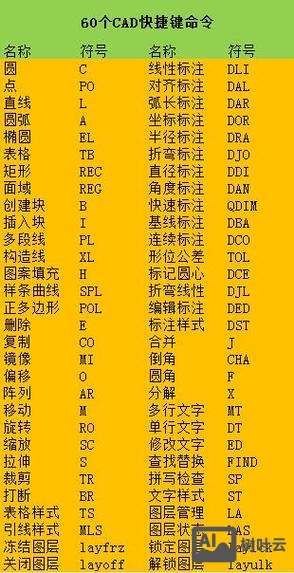

| 命令名称 | 功能描述 | 操作示例 |
|---|---|---|
| IMAGECLIP | 裁剪光栅图像，显示或隐藏指定区域 | 执行命令后选择图像，输入“新建边界”并绘制多边形或矩形，即可裁剪显示区域 |
| IMAGEADJUST | 调整图像的亮度、对比度和淡入度 | 选择图像后弹出对话框，拖动滑块实时预览调整效果 |
| IMAGEFRAME | 控制图像边框的显示与隐藏 | 输入命令后选择“开”或“关”，关闭边框可提升绘图区显示速度 |
| IMAGEQUALITY | 设置图像显示质量（高或草图） | 高质量显示更清晰但占用资源，草图模式适用于复杂图形中的预览 |
| TRANSPARENCY | 设置图像透明度（需先通过“图像管理器”启用透明度支持） | 选择图像后输入透明度值（0-255），0为完全透明，255为不透明 |
光栅图像的管理与输出
当绘图区包含多个光栅图像时，需通过“图像管理器”（IMAGE命令）进行集中管理，该命令可查看图像列表、修改路径、调整显示顺序（置于顶层或底层），或卸载暂时不用的图像以减少内存占用，光栅图像可通过“输出”命令（如EXPORT命令）转换为其他格式，或通过打印设置控制图像的输出质量（如设置DPI分辨率）。
注意事项
- 文件兼容性：部分CAD版本仅支持常见格式（如JPG、TIF），若需插入PNG等透明背景图像，需确保软件版本支持Alpha通道。
- 性能优化：大尺寸光栅图像可能导致CAD运行卡顿，建议通过“图像管理器”降低显示质量或裁剪不必要的区域。
- 对齐精度：若需将光栅图像与矢量图形精确对齐，可使用“对齐”命令（ALIGN）,通过指定源点和目标点实现缩放和旋转匹配。
相关问答FAQs
Q1: 如何将光栅图像与CAD矢量图形进行精确对齐？
A1: 可使用“ALIGN”命令实现精确对齐，操作步骤如下：
（1）输入“ALIGN”命令并选择光栅图像；
（2）依次指定图像上的两个源点（如图纸的左下角和右上角）；
（3）在CAD图形中捕捉对应的两个目标点（如已绘制的矩形角点）；
（4）根据提示选择“是”或“否”进行比例缩放，完成对齐。
Q2: 光栅图像插入后显示模糊，如何提升清晰度？
A2: 显示模糊可能由以下原因导致及解决方法：
（1）图像分辨率不足：尝试使用高分辨率原图（如300 DPI以上），避免低质量图片；
（2）CAD显示质量设置：通过“IMAGEQUALITY”命令将质量设置为“高”；
（3）打印与屏幕显示差异：若仅打印时模糊，需检查打印设置中的“光栅图像分辨率”选项，适当提高DPI值；
（4）图像缩放比例过大：通过“SCALE”命令调整图像至合理尺寸,避免过度放大导致像素化。
