CAD放缩命令如何精确控制缩放比例？

CAD放缩命令是计算机辅助设计（CAD）软件中用于调整图形对象尺寸的核心工具，广泛应用于建筑、机械、电子等工程领域，通过该命令，用户可以快速放大或缩小图形，同时保持其原始比例和几何关系，确保设计精度和效率，以下是关于CAD放缩命令的详细解析，包括其功能、操作方法、应用场景及注意事项。

CAD放缩命令主要包括两种类型：比例缩放（SCALE）和参照缩放（参照缩放是比例缩放的一种特殊形式），比例缩放通过指定固定的比例因子直接调整对象大小，例如输入比例因子“2”可将对象放大两倍，输入“0.5”则缩小为原来的一半，而参照缩放则适用于需要基于参照对象长度进行精确缩放的场景，例如将一段线段从当前长度缩放到指定长度，此时需输入参照长度和新长度，系统自动计算比例因子，两种方式均支持对单个或多个对象进行操作，并可结合选择窗口（Window）或交叉选择（Crossing）灵活选取目标。

操作CAD放缩命令时，首先需启动命令（通常通过命令行输入“SCALE”或点击工具栏图标），然后选择要缩放的对象并按回车键确认，接下来需指定缩放的基点（Base Point），即缩放过程中固定不变的参考点，通常选择对象的角点、中心点或与其他对象的交点，基点的选择直接影响缩放后对象的位置，例如以圆心为基点缩放圆形时，圆心位置不变，仅半径变化；若以圆上一点为基点，则圆心位置会随缩放移动，随后，用户根据需求选择比例因子或参照模式输入参数，在比例因子模式下，可直接输入数值或使用“参照（R）”选项切换到参照模式；在参照模式下，需依次选择参照长度的两个端点（或输入长度值）和新长度的值，完成参数设置后,按回车键即可完成缩放。

CAD放缩命令的应用场景十分广泛，在建筑设计中，可通过缩放快速调整平面图或立面图的尺寸比例，以适应不同比例的出图要求；在机械设计中，可基于参照缩放将零件模型按实际尺寸比例放大或缩小，便于装配或仿真分析；在电气工程中，可统一调整符号库中元件的尺寸，确保图纸规范性，缩放命令还可与阵列（ARRAY）、偏移（OFFSET）等命令结合使用，例如先缩放生成一个基础图形，再通过阵列复制并缩放形成渐变效果,提高设计效率。

使用CAD放缩命令时需注意以下事项：一是基点的选择至关重要，错误的基点可能导致对象位置偏移或与其他元素对齐困难；二是比例因子的输入需精确，尤其在工程制图中，比例错误可能影响后续加工或施工；三是缩放操作会改变对象的实际尺寸，若需保持原始尺寸，建议使用块（BLOCK）或外部参照（XREF）功能；四是对复杂对象（如带有属性的块或多段线）进行缩放时，需检查属性或线宽是否按预期变化，必要时需单独调整,以下是缩放命令操作步骤的简要对比：

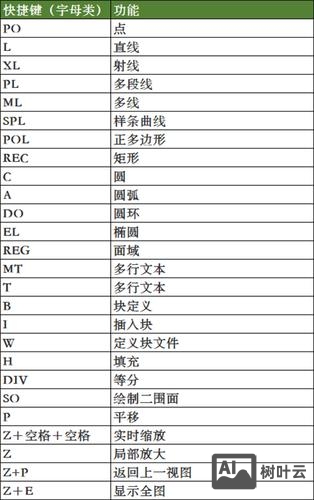

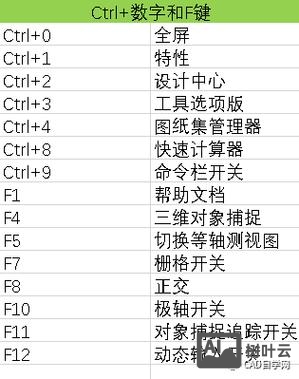

CAD放缩命令是提升设计效率的关键工具，掌握其操作技巧和注意事项可显著提高绘图精度和灵活性，通过合理选择缩放类型、基点及参数，用户能够快速应对各类设计需求,确保图纸的准确性和规范性。

相关问答FAQs
Q1：CAD放缩命令后，对象的位置为什么会偏移？
A：位置偏移通常是由于基点选择不当导致的，缩放操作以基点为参考中心进行变换，若基点未选择对象的固定特征点（如中心点或交点），缩放后对象位置会发生变化，解决方法是重新执行缩放命令，并选择合适的基点,例如将基点设置为对象的几何中心或与其他元素的连接点。

Q2：如何将CAD中的图形按实际尺寸比例缩放？
A：若需将图形按实际尺寸比例缩放，可使用参照缩放功能，当前图形中一条线段长度为50mm，实际应为100mm，操作步骤为：输入“SCALE”命令→选择对象→指定基点→输入“R”启用参照模式→选择线段两端点作为参照长度→输入新长度“100”，系统将自动计算比例因子（2）并完成缩放,确保图形尺寸与实际一致。
