CAD命令文本如何高效使用？

在CAD软件中,文本命令是绘图过程中不可或缺的工具，用于添加注释、说明、标题栏信息等文字内容，掌握文本相关的命令及其参数设置，能够显著提升图纸的可读性和专业性，本文将详细解析CAD中常用的文本命令，包括单行文本、多行文本、文本样式编辑、文本修改等核心功能，并通过表格对比不同命令的适用场景，最后以FAQs形式解答常见问题。

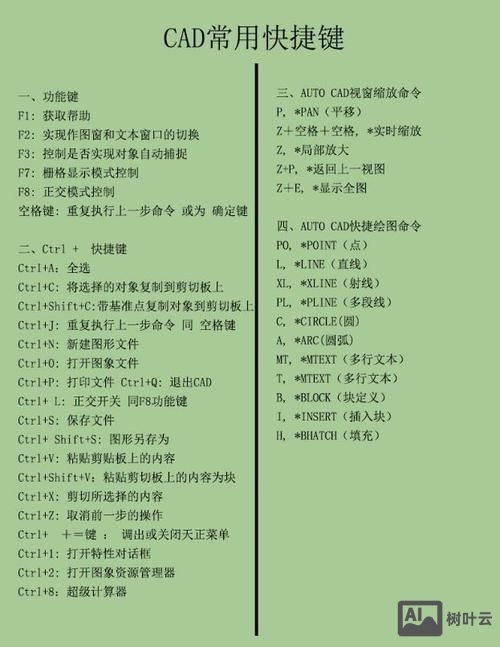

单行文本命令（TEXT/DT）

单行文本是最基础的文本输入方式,每次只能创建一行文字，但每行文字可作为独立对象单独编辑，执行命令的途径包括：命令行输入“TEXT”或简化命令“DT”，或通过“注释”选项卡→“文字”面板→“单行文字”，命令启动后，需依次指定文字起点、高度、旋转角度，然后输入内容并按回车换行，若需修改已有单行文本，可直接双击文字进入编辑模式，或在命令行输入“DDEDIT”选择文本进行修改，单行文本的优势在于轻量级，适合标注简单信息，如尺寸标注、零件编号等，但缺点是无法自动换行，长文本需手动分行处理。

多行文本命令（MTEXT/T）

多行文本（又称段落文本）支持输入多段文字，并可在指定边界内自动换行，适合添加大段说明文字，命令输入方式为“MTEXT”或简化命令“T”，也可通过“注释”选项卡→“文字”面板→“多行文字”，执行命令后，需先绘制文本输入框的对角点，系统弹出“文字编辑器”选项卡，可在此设置字体、高度、颜色、对齐方式等格式，并支持插入符号、项目编号、背景遮罩等高级功能，多行文本的编辑同样可通过双击对象或使用“DDEDIT”命令，编辑器中可直接调整段落格式，如行距、缩进、制表位等，与单行文本相比，多行文本在处理复杂文本内容时更具优势，尤其适用于技术要求、设计说明等需要排版的内容。

文本样式管理（STYLE/DDSTYLE）

文本样式决定了文字的外观,包括字体、字高、宽度比例、倾斜角度等参数，统一管理文本样式可确保图纸中文字的规范性，命令“STYLE”或“DDSTYLE”用于打开“文字样式”对话框，可新建或修改样式，常用参数包括：“字体名”选择中英文字体（如“gbcbig”为中文工程字体），“高度”默认为0，表示在输入文字时动态指定高度，“宽度因子”调整文字宽高比（如0.7为窄体字），“倾斜角度”控制文字倾斜度（正值向右，负值向左），建议在绘图前创建符合行业标准的文本样式，如机械制图中常用的“工程字”样式，字体设为“gbenor.shx+gbcbig.shx”组合，确保中英文兼容。

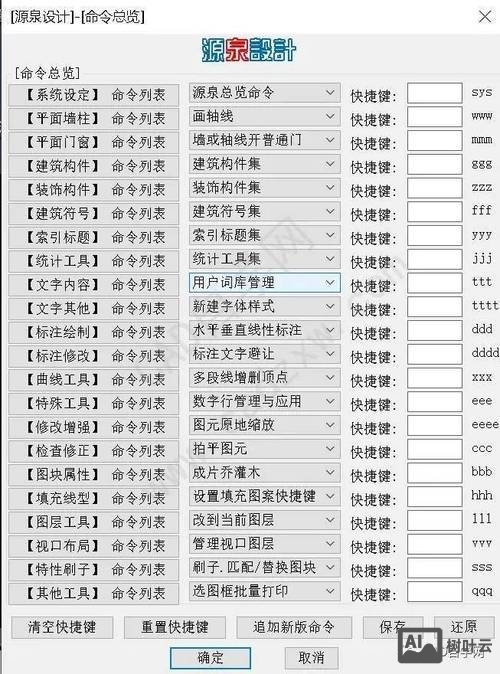

文本修改与编辑技巧

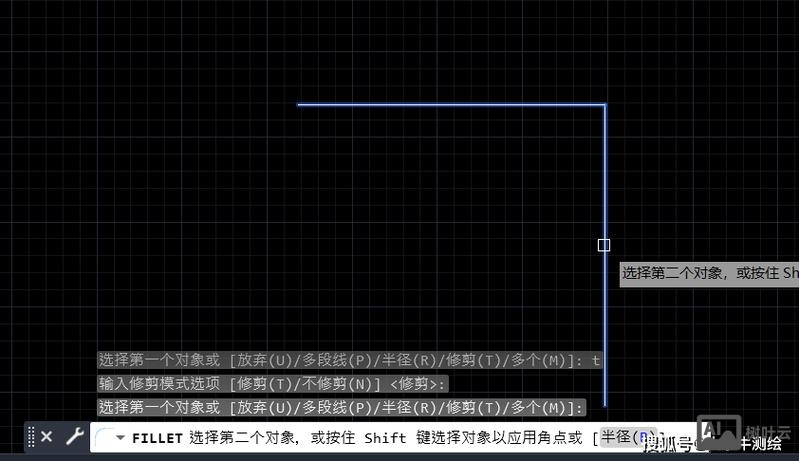

除了基础的编辑命令,CAD还提供多种文本优化工具，文本修改命令“PROPERTIES”（快捷键Ctrl+1）可打开特性面板，精确调整文字内容、样式、位置、图层等属性；文本对齐命令“JUSTIFYTEXT”可批量调整多个文本的对齐方式（如左对齐、居中、右对齐）；文本拼写检查命令“SPELL”可检查拼写错误，需安装词典支持，通过“字段”功能（命令“FIELD”），可插入动态文本，如日期、图纸名称、文件路径等，实现文本内容的自动更新。

单行文本与多行文本命令对比

文本应用注意事项

1. 字体兼容性：避免使用系统中不存在的字体，否则可能导致文字显示为“？”，可通过“映射”功能替换字体。
2. 图层管理：文本建议放置在独立的文字图层，便于统一控制可见性和打印样式。
3. 文字高度：根据绘图比例设置合理字高，如1:100比例图中，文字高度可设为2.5mm（实际显示250单位）。
4. 对齐方式：文本对齐点需根据标注位置选择，如尺寸标注常用“中间对齐”，标题栏文字常用“右下对齐”。

相关问答FAQs

Q1：为什么CAD中输入的中文显示为问号“？”？如何解决？
A：通常是因为系统未加载中文字体或字体文件缺失，解决方法：① 在“文字样式”对话框中选择支持中文的字体（如“gbcbig.shx”或“宋体”）；② 若使用TrueType字体，确保CAD安装目录下的“font”文件夹包含对应字体文件；③ 通过“选项”→“文件”→“文本编辑器、词典和字体文件名”检查字体路径是否正确。

Q2：如何将CAD中的文本转换为多段线或块？
A：文本本身无法直接转换为多段线，但可通过以下方法实现：① 使用“EXPLODE”命令分解多行文本（单行文本无需分解，但需先设置样式为“SHX”字体）；② 安装第三方插件（如“Express Tools”中的“TXT2MTXT”或“TEXTTOBLOCK”）；③ 通过“输出”功能将文本导入到AutoCAD LT或其他软件中转换为路径，注意：转换后文本将失去编辑性，建议备份原始文件。
