如何快速填充CAD命令提升绘图效率？

在CAD软件中,填充命令（HATCH）是绘制工程图、建筑图和机械图时不可或缺的工具，它能够通过指定图案、比例和角度等参数，在封闭区域内填充预定义或自定义的图案，从而增强图形的可读性和专业性，以下是关于CAD填充命令的详细使用方法和注意事项，涵盖操作步骤、参数设置及常见问题解决。

填充命令的基本操作

在CAD中调用填充命令主要有三种方式：通过命令行输入“HATCH”或快捷键“H”，点击“绘图”工具栏中的“图案填充”按钮，或通过“功能区”中的“图案填充”选项，执行命令后，系统会弹出“图案填充和渐变色”对话框，这是设置填充参数的核心界面，首先需要选择填充边界，用户可以点击“拾取点”在封闭区域内单击，系统会自动检测边界；或使用“选择对象”手动选取封闭线条，若边界未闭合，填充将无法生成，需通过“边界”功能检查或修复。

填充图案的类型与选择

CAD提供多种填充图案类型,主要包括三类：

1. 预定义图案：如“ANSI”“ISO”系列，适用于机械制图的剖面线、建筑材料的砖块等，ANSI31”表示45度斜线填充。
2. 自定义图案：用户可导入或创建符合特定需求的图案，例如复杂的纹理或特殊符号。
3. 渐变色填充：用于过渡色彩效果，常在渲染或示意图中使用，支持单色或双色渐变。

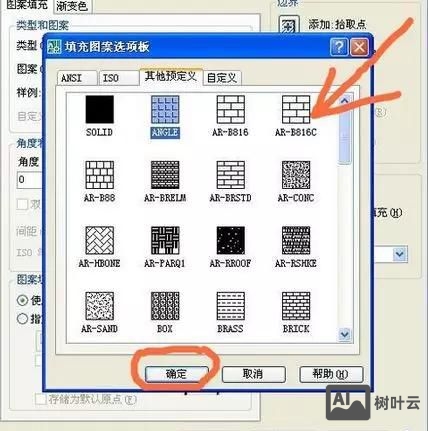

选择图案时,需根据图形用途匹配类型，机械零件的剖面常用“ANSI31”，而建筑墙体可能使用“SOLID”实体填充或“AR-B816”砖块图案。

填充参数的关键设置

1. 比例（Scale）：控制图案的疏密程度，比例过小会导致图案密集填充，过大则可能显示为单一色块，需根据图形尺寸调整，例如在1:100的建筑平面图中，砖块图案的比例通常设为“20-50”。
2. 角度（Angle）：调整图案的旋转角度，ANSI31”默认为45度，若需水平填充可设为0度。
3. 填充原点（Origin）：默认为边界左下角，但可通过“新建原点”指定图案的起始位置，确保多个填充区域对齐。
4. 关联性（Associative）：勾选后，修改边界形状时填充会自动更新，适合动态设计；取消关联则填充与边界独立，适用于需固定填充的场景。

以下为常用填充参数设置示例表：

高级技巧与注意事项

1. 孤岛检测：在复杂图形中，需勾选“孤岛检测”选项，确保内部封闭区域（如孔洞）不被填充，若需忽略孤岛，可取消勾选或手动删除边界。
2. 填充修剪：使用“修剪”命令时，需确保填充与边界为关联状态，否则无法修剪。

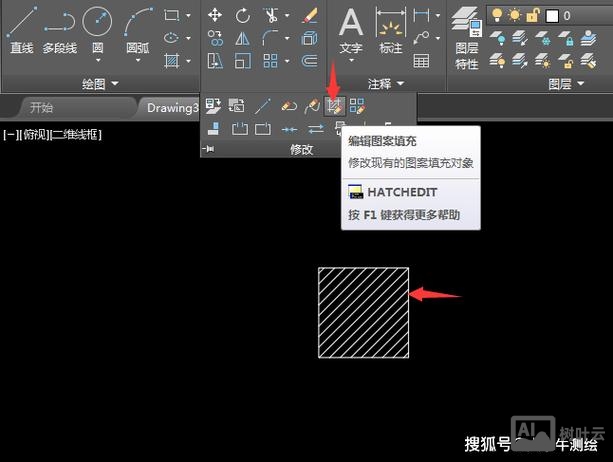

3. 图案填充的编辑：双击已填充的图案可重新打开对话框修改参数，或通过“特性”面板（Ctrl+1）快速调整比例和角度。
4. 性能优化：对于大面积填充，可降低图案比例或使用“简化的填充”选项（CAD 2020及以上版本），提升软件运行速度。

常见问题解决

1. 填充无法显示：检查边界是否闭合，使用“BOUNDARY”命令生成多段线边界；或调整比例过大导致图案超出显示范围，适当减小比例值。
2. 填充图案错位：多个填充区域间出现断层，需统一设置“填充原点”，或使用“选项”中的“允许间隙”功能（默认为0，可微调0.1-1.0mm）。

相关问答FAQs

Q1: 如何在CAD中创建自定义填充图案？
A1: 自定义填充图案需创建.pat文件（如“mycustom.pat”），使用文本编辑器编写图案定义（包含角度、线型、间距等参数），保存后置于CAD支持文件路径（如“C:\Program Files\Autodesk\AutoCAD 2023\Support”），在填充对话框中选择“自定义”类型即可调用。

Q2: 填充时如何避免边界重叠导致的错误？
A2: 使用“边界”命令（BOUNDARY）生成独立的多段线边界，避免直接使用复杂线条；或通过“并集”（UNION）命令合并重叠边界，确保填充区域为单一闭合对象。
