CAD开口命令怎么用？

在CAD软件中，开口命令通常用于对闭合图形进行局部断开操作，以创建缺口或断点，从而满足设计中的特定需求，例如管道连接、零件加工或轮廓修改等，不同版本的CAD软件（如AutoCAD、浩辰CAD、中望CAD等）中，开口命令的实现方式可能略有差异，但核心功能相似，以下将以AutoCAD为例，详细说明开口命令的使用方法、操作步骤及注意事项。

开口命令的实现方式

在AutoCAD中，虽然没有直接命名为“开口”的独立命令，但通过组合基本编辑命令可高效实现开口效果，常用的方法包括打断（BREAK）、修剪（TRIM）、删除（ERASE）以及倒角（CHAMFER）或圆角（FILLET）的零距离应用,以下是具体操作逻辑：

使用打断命令（BREAK）

打断命令可将对象在两点间打断或直接打断于一点,适合创建精确的开口。

• 操作步骤：
  • 输入命令BREAK或点击工具栏中的“打断”按钮。
  • 选择需要打断的对象（系统默认选择点为第一断点）。
  • 指定第二断点：若需完全断开，可输入（相对坐标）选择与第一点重合的位置，实现“一点打断”；若需指定距离,则直接拾取第二点。
• 示例：对一条直线开口，选择直线后，在开口的起点和终点分别点击,即可删除中间线段。

使用修剪命令（TRIM）

修剪命令通过其他对象定义的剪切边来修剪对象,适合复杂图形的开口处理。

• 操作步骤：
  • 输入命令TRIM，选择所有作为剪切边的对象（可直接回车选择所有对象）。
  • 选择需要修剪的部分（即开口区域的线段）。
• 示例：对矩形开口，先绘制两条辅助线作为剪切边（分别穿过矩形的上下边）,执行修剪命令后删除辅助线即可。

结合删除命令（ERASE）

对于简单的开口，可直接使用删除命令删除多余线段,但需确保图形闭合性不受影响。

• 适用场景：仅需删除少量线段时,效率较高。

倒角/圆角命令的零距离应用

通过设置倒角或圆角距离为0,可实现快速开口。

• 操作步骤：
  • 输入CHAMFER或FILLET命令，选择“距离（D）”选项,将两个距离均设为0。
  • 选择需要开口的两条相邻线段,系统将在交点处创建断点。
• 注意：仅适用于两条直线相交的情况。

开口命令的参数设置与技巧

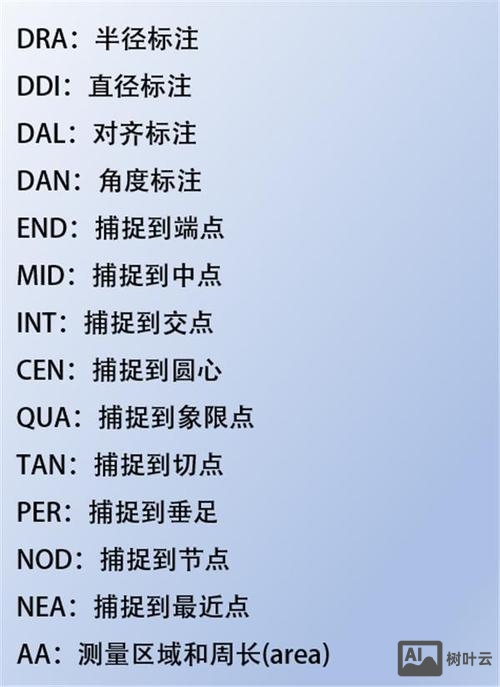

• 精确控制断点：结合对象捕捉（如端点、交点）可确保开口位置的准确性。
• 多段线处理：若对象为多段线（PLINE），需先使用EXPLODE命令分解,再进行打断或修剪。
• 快速选择：对于复杂图形，可使用QSELECT命令按属性（如图层、颜色）快速选择目标对象。

不同图形的开口操作对比

以下表格总结了常见图形的开口方法及适用场景：

常见问题与解决

1. 开口后图形不闭合
   原因：打断或修剪时未完全断开，或误删了关键线段。
   解决：使用JOIN命令将断点重新连接,或检查对象是否被意外分解。

2. 无法修剪图形
   原因：剪切边与修剪对象未相交，或对象位于不同图层。
   解决：确保剪切边与修剪对象有实际交点，或关闭图层的“锁定”状态。


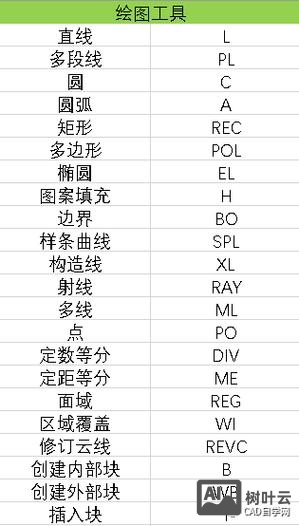

   （图片来源网络，侵删）

FAQs

问题1：如何快速对闭合多段线创建多个开口？
解答：可先使用EXPLODE命令分解多段线，然后通过OFFSET命令绘制辅助线（偏移距离为开口宽度），再用TRIM命令修剪多余部分，最后删除辅助线，若需批量处理,可编写LISP程序实现自动化操作。

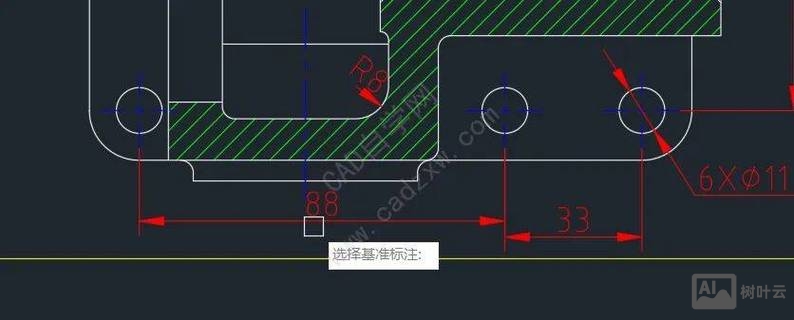

问题2：开口命令是否会影响图形的尺寸标注？
解答：直接使用打断、修剪等命令修改图形后，关联的尺寸标注通常会自动更新，若标注未更新，可使用DIMREGEN命令手动刷新标注，或检查标注样式中的“关联性”是否开启。
