在CAD绘图过程中,线段连接是基础且高频的操作，无论是绘制连续的轮廓、闭合图形，还是优化图形结构，都离不开高效的线段连接命令，CAD软件（以AutoCAD为例）提供了多种连接命令，每种命令的适用场景和操作方式各有不同，掌握这些命令的用法能显著提升绘图效率，以下将详细介绍常用的线段连接命令，包括其功能、操作步骤、适用范围及注意事项。

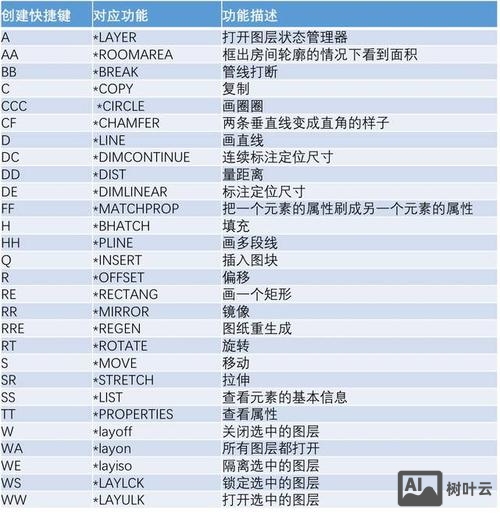

（图片来源网络，侵删）
常用线段连接命令详解
FILLET（圆角）命令
功能：通过指定半径的圆弧连接两条线段（直线、多段线、圆弧等），或对两条不平行的线段进行圆角处理，也可对相交线段进行修剪或延伸。
操作步骤：
- 执行命令：输入
FILLET或点击“修改”工具栏中的圆角图标。 - 设置半径：输入
R（半径），指定圆角半径值（若半径为0，可使两条非平行线段相交于一点）。 - 选择对象：依次选择需要连接的两条线段。
适用场景： - 对机械零件的锐边进行倒圆角处理,提高结构安全性；
- 绘制室内设计中的圆角门窗、家具轮廓；
- 连接两条不平行的线段,使其通过圆弧平滑过渡。
注意事项： - 若圆角半径过大,可能导致线段无法连接，软件会提示“半径太大”；
- 对平行线段使用圆角命令时,系统会自动绘制半圆连接两条线段，无需指定半径。
CHAMFER（倒角）命令
功能：通过指定距离或角度，在两条线段之间创建倒角，通常用于机械加工中的直角过渡。
操作步骤：
- 执行命令：输入
CHAMFER或点击“修改”工具栏中的倒角图标。 - 设置参数：
- 距离模式：输入
D（距离），分别指定第一条线段和第二条线段的倒角距离； - 角度模式：输入
A（角度），指定第一条线段的倒角距离和角度。
- 距离模式：输入
- 选择对象：依次选择需要倒角的两条线段。
适用场景： - 机械零件中去除毛刺,如轴类零件的端面倒角；
- 建筑图纸中墙体的直角连接处理；
- 绘制具有特定角度要求的斜边结构。
注意事项： - 倒角距离需根据设计要求合理设置,过大或过小可能影响图形美观；
- 若两条线段相交或距离不足,倒角命令可能无法生成有效结果。

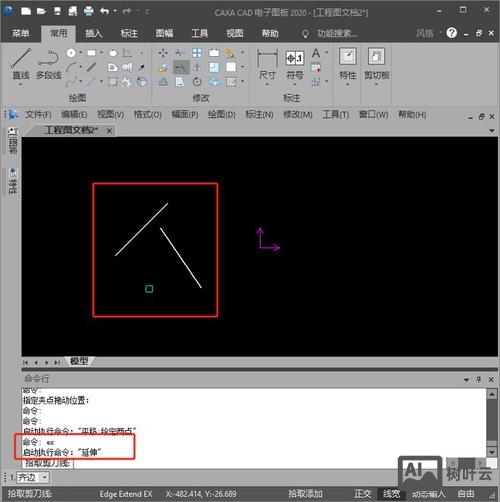

EXTEND（延伸）命令
功能：将线段、多段线等对象延伸至指定的边界对象（如直线、圆弧、 polyline等）上，实现“连接”效果。
操作步骤：
- 执行命令：输入
EXTEND或点击“修改”工具栏中的延伸图标。 - 选择边界对象：选择作为延伸目标的线段或图形（可多选）；
- 选择要延伸的对象：点击需要延伸的线段，直至其与边界相交。
适用场景： - 修正未闭合的图形,如将两条未相交的直线延伸至闭合；
- 完善不完整的轮廓,如延伸墙体线至门窗边界；
- 连接被中断的线段,如修剪后剩余的线段需延伸至其他对象。
注意事项： - 边界对象必须与延伸对象有潜在的交点,否则无法延伸；
- 按住
Shift键可切换为修剪模式，快速删除超出边界的部分。
TRIM（修剪）命令
功能：以某些对象为修剪边界，删除其他对象超出边界的部分，通过“修剪”实现线段的精准连接。
操作步骤：

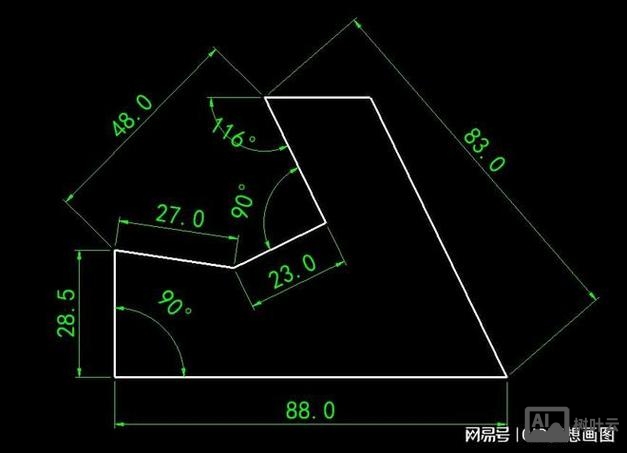

（图片来源网络，侵删）
- 执行命令：输入
TRIM或点击“修改”工具栏中的修剪图标。 - 选择剪切边：选择作为修剪边界的线段（可多选）；
- 选择要修剪的对象：点击需要删除的线段部分。
适用场景： - 删除线段的多余部分,如两条相交直线中需要保留的“T”形连接；
- 修剪图形中的多余线条,如窗框中的冗余线段；
- 与延伸命令配合使用,优化图形结构。
注意事项： - 修剪边界必须与待修剪对象相交,否则无法修剪；
- 全选所有对象作为边界（
Enter键确认）可快速修剪任意线段。
JOIN（合并）命令
功能：将多个独立的线段、圆弧或多段线合并为一个整体对象，实现“无缝连接”。
操作步骤：
- 执行命令：输入
JOIN或点击“修改”工具栏中的合并图标。 - 选择源对象：选择第一条线段作为合并基准；
- 选择要合并的对象：依次选择其他需要合并的线段（需与源对象共线或首尾相连）。
适用场景： - 将多条首尾相连的直线合并为一条多段线,便于整体编辑；
- 连接断开的圆弧或椭圆弧,形成完整的圆或椭圆；
- 优化复杂图形的线段数量,减少对象冗余。
注意事项： - 待合并的线段必须在同一平面内,且端点需精确重合；
- 合并后的对象类型取决于源对象（如直线合并后仍为多段线）。
命令适用场景对比表
| 命令名称 | 核心功能 | 适用场景举例 | 优势 | 局限性 |
|---|---|---|---|---|
| FILLET | 圆弧连接两条线段 | 机械倒圆角、室内圆角门窗 | 实现平滑过渡，视觉效果好 | 仅适用于圆角连接，无法处理直角 |
| CHAMFER | 直线倒角连接两条线段 | 机械零件端面倒角、墙体直角连接 | 满足直角过渡需求，参数灵活 | 仅适用于倒角连接，无法处理圆弧 |
| EXTEND | 延伸线段至边界对象 | 闭合未相交图形、完善轮廓线 | 快速连接未闭合线段 | 需存在有效边界对象 |
| TRIM | 修剪线段多余部分 | 删除相交线段的冗余部分 | 精准控制线段长度 | 需与边界对象相交 |
| JOIN | 合并多个线段为一个整体 | 优化线段数量、连接断开对象 | 减少对象数量，便于整体编辑 | 要求解端点重合，共线 |
操作技巧与注意事项
- 对象选择技巧：使用“栏选”（
F）或“窗交”（C）方式可快速选择多个线段，提高操作效率。 - 参数设置：圆角半径、倒角距离等参数需根据设计规范设置，避免过大或过小导致图形异常。
- 命令组合使用：先用
EXTEND延伸线段，再用TRIM修剪多余部分，可完成复杂的线段连接。 - 图层管理：连接前建议将线段置于同一图层，避免因图层差异导致操作失败。
相关问答FAQs
Q1：为什么使用FILLET命令时提示“半径太大”？
A：当两条线段之间的距离小于指定的圆角半径时，系统无法生成圆角连接，因此提示“半径太大”，解决方法是减小圆角半径，或使用EXTEND命令先将线段延伸后再进行圆角处理。
Q2：JOIN命令无法合并线段的可能原因有哪些？
A：主要原因包括：① 待合并的线段未共线或端点未精确重合；② 线段之间存在间隙；③ 线段位于不同的图层或坐标系中，需检查线段的位置关系和图层设置，确保满足合并条件。
