CAD尺寸命令怎么用？快速标注技巧有哪些？

在CAD软件中，尺寸命令是绘制工程图不可或缺的工具，它用于精确标注图形对象的尺寸、距离、角度等信息，确保设计意图的准确传达，不同CAD软件（如AutoCAD、浩辰CAD等）的尺寸命令名称和操作逻辑基本一致，掌握这些命令能大幅提升绘图效率与规范性，以下从常用命令类型、操作步骤、注意事项及优化技巧等方面展开详细说明。

常用尺寸命令类型及功能

CAD尺寸命令通常分为线性尺寸、径向尺寸、角度尺寸、引线标注等几大类,每类命令针对不同的标注需求：

1. 线性尺寸
   用于标注水平、垂直或倾斜方向的长度或距离，包括以下子命令：

   • 线性标注（DIMLINEAR）：标注两点间的水平或垂直距离，通过指定延伸线原点和尺寸线位置即可完成。
   • 对齐标注（DIMALIGNED）：标注倾斜对象的真实长度，尺寸线与两点连线平行，适用于非水平/垂直的线段。
   • 基线标注（DIMBASELINE）：以已有尺寸的第一条延伸线为基准，连续标注多个线性尺寸，适用于需要统一基准的尺寸链。
   • 连续标注（DIMCONTINUE）：以上一个尺寸的第二条延伸线为基准，连续添加相邻尺寸，常用于阶梯尺寸标注。

2. 径向尺寸
   用于标注圆、圆弧的直径或半径：

   • 直径标注（DIMDIAMETER）：标注圆或圆弧的直径，需选择圆弧并指定尺寸线位置，默认显示直径符号“Φ”。
   • 半径标注（DIMRADIUS）：标注圆或圆弧的半径，尺寸线通过圆心，仅显示一个箭头，适用于较小圆弧。
   • 折弯标注（DIMJOGGED）：当圆弧半径过大时，用折弯尺寸线简化标注，避免尺寸线过长。

3. 角度尺寸
   用于标注两条非平行直线、圆弧或圆的角度：


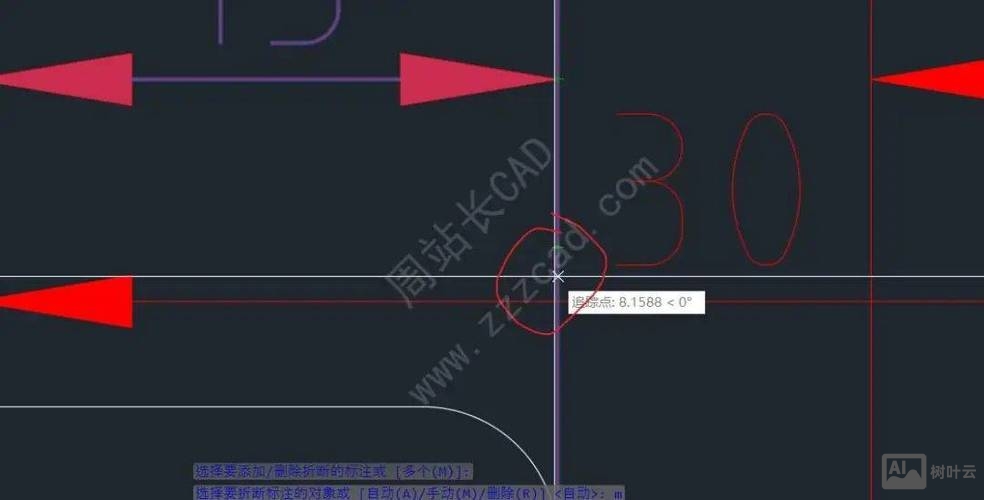

   （图片来源网络，侵删）
   • 角度标注（DIMANGULAR）：选择两条直线或圆弧/圆上的三点，系统自动计算角度并显示度数符号“°”。

4. 引线标注（QLEADER/LEADER）
   用于标注倒角、孔洞等局部特征的说明文字，可自定义引线样式和箭头类型，支持多行文本。

5. 公差标注

   • 尺寸公差（DIMTOL）：在尺寸值后添加公差范围，如“50±0.1”。
   • 形位公差（TOLERANCE）：标注平行度、垂直度等几何公差，需参考基准符号。

尺寸标注的基本操作步骤

以AutoCAD为例，标注一个线性尺寸的通用步骤如下：

1. 启动命令：在命令行输入DIMLINEAR（或点击“标注”工具栏的线性标注按钮）。
2. 指定原点：选择第一条延伸线的起点（如线段的端点）。
3. 指定第二点：选择第二条延伸线的起点（另一端点）。
4. 放置尺寸线：拖动鼠标至合适位置，点击确定尺寸线的位置，系统自动测量并显示距离。
5. 修改属性（可选）：双击已标注的尺寸，打开“特性”面板，可修改文字内容、箭头样式、公差等。

尺寸标注的优化技巧

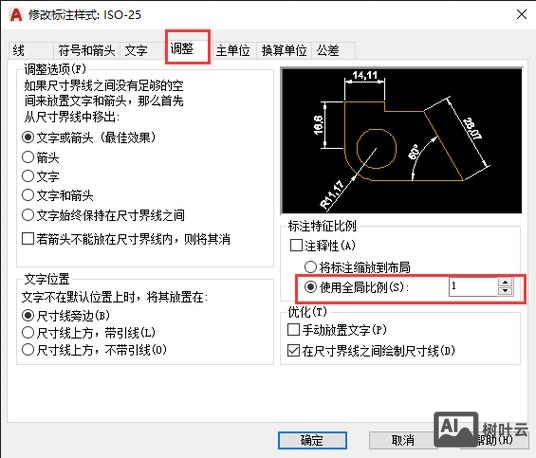

1. 统一标注样式：通过“标注样式管理器（DIMSTYLE）”创建符合行业标准的样式（如机械制图用ISO-25，建筑制图用GB），统一箭头大小、文字高度、延伸线间距等参数，避免标注混乱。
2. 智能捕捉：启用“对象捕捉（OSNAP）”，确保延伸线原点精确捕捉到端点、交点等关键位置，避免标注误差。
3. 关联性设置：勾选“标注关联（DIMASSOC）”，使尺寸与图形对象关联，当图形修改时尺寸值自动更新，减少手动调整工作量。
4. 快速标注：使用“快速标注（QDIM）”命令，可一次性选择多个对象，自动生成连续、基线或并列标注，提升批量标注效率。

常见问题及注意事项

1. 尺寸显示异常：若标注文字显示为“？”或乱码，通常是文字样式未设置中文字体，需在“文字样式”中修改字体为“宋体”或“gbcbig.shx”。
2. 尺寸线重叠：当图形密集时，可通过“调整间距（DIMSPACE）”命令自动调整多个平行尺寸线的间距，或手动拖动夹点调整位置。

相关问答FAQs

Q1: 如何修改CAD中已标注尺寸的箭头样式？
A1: 双击需要修改的尺寸，打开“特性”面板（快捷键Ctrl+1），在“直线和箭头”选项卡中找到“箭头”栏，点击下拉菜单选择所需箭头样式（如“实心闭合”“建筑标记”等），或自定义箭头块，关闭“特性”面板后即可生效。

Q2: CAD中如何标注带有公差的尺寸？
A2: 方法一：标注完成后，双击尺寸打开“特性”面板，在“公差”选项卡中设置“显示公差”方式（如“极限偏差”），输入“上偏差”和“下偏差”值，并调整“公差文字高度”比例（通常为0.7倍主文字高度），方法二：通过“标注样式管理器”修改当前样式，在“公差”选项卡中预设公差格式,后续标注将自动应用该设置。
