CAD相似命令如何区分？

在CAD软件的操作中，掌握相似命令的功能差异与适用场景，能够显著提升绘图效率与精准度，尽管许多命令名称或图标相似，但它们在操作逻辑、参数设置或输出结果上存在细微却关键的差别，本文将详细解析CAD中常见相似命令的区别，并通过对比表格与实例说明，帮助用户精准选择工具,避免操作误区。

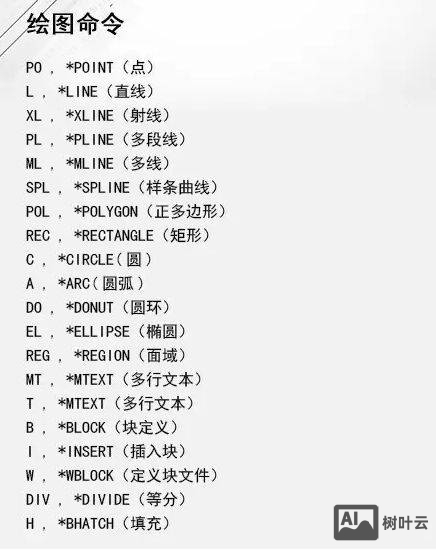

绘图类相似命令对比

LINE（直线）与PLINE（多段线）

两者均用于绘制连续线条，但核心差异在于“整体性”。

• LINE：由多个独立的直线段组成，每段均为单独对象，无法统一设置宽度或曲线，绘制由三条线段组成的折线，需执行三次LINE命令，后续编辑时需逐段选中。
• PLINE：绘制为单一复合对象，支持直线与圆弧的组合，且可统一设置起点/终点的宽度（如箭头、渐变线），绘制带宽度的箭头时，通过PLINE的“宽度（W）”参数一次性设置起点宽（0.5mm）和终点宽（0mm），无需分段处理。

适用场景：LINE适用于简单、独立的直线（如建筑轴线）；PLINE适用于需要统一属性或包含曲线的复杂线条（如道路边线、电路符号）。

CIRCLE（圆）与DONUT（圆环）

两者均生成圆形，但“填充性”与“参数控制”完全不同。

• CIRCLE：通过圆心+半径或直径绘制实心圆，仅控制圆的几何参数，无法直接设置内部空洞。
• DONUT：通过内径、外径控制圆环的厚度，内径为0时为实心圆，否则为环形，绘制管道横截面时，设置外径100mm、内径80mm，可直接生成空心圆环，无需布尔运算。

适用场景：CIRCLE用于基础圆形（如螺栓孔）；DONUT用于需要厚度的环形对象（如法兰、垫圈）。

RECTANG（矩形）与POLYGON（正多边形）

两者均可绘制规则四边形，但“灵活性”与“边数”存在差异。

• RECTANG：通过对角点绘制矩形，仅支持直角，且可设置圆角（“倒角（C）”参数），生成的矩形为单一PLINE对象，包含四条边。
• POLYGON：通过边数（3-1024边）、中心点或边长绘制正多边形，支持内接/外切于圆的模式，绘制六边形螺栓头时，设置边数6，选择“外切于圆”，输入半径值即可生成。

适用场景：RECTANG用于直角或圆角矩形（如门窗）；POLYGON用于等边多边形（如机械零件、装饰图案）。

编辑类相似命令对比

TRIM（修剪）与EXTEND（延伸）

两者均基于边界修改对象，但“操作方向”相反。

• TRIM：以边界为基准，裁剪对象超出部分，需先选择边界（如一条直线），再选择要修剪的对象（如与之相交的另一条直线的线段）。
• EXTEND：以边界为基准，将对象延伸至边界，操作逻辑与TRIM一致，但结果是“拉长”而非“缩短”，将未闭合的折线延伸至矩形边界时，使用EXTEND命令，选择矩形为边界，点击折线端点即可完成延伸。

技巧：在CAD中，按住Shift键可临时切换TRIM与EXTEND模式，无需退出当前命令。

OFFSET（偏移）与OFFSETEDGE（边偏移）

两者均用于生成平行对象，但“适用对象”与“偏移逻辑”不同。

• OFFSET：适用于直线、圆弧、PLINE等基本对象，通过指定距离生成平行副本，将一条直线向右偏移50mm，生成一条平行线。
• OFFSETEDGE：仅适用于三维实体或面域，通过选择实体边线并指定距离，生成与边线平行的面或体，对长方体顶边执行OFFSETEDGE，可生成向上偏移的矩形面。

ARRAY（阵列）与RECTARRAY/POLARARRAY

（注：高版本CAD中ARRAY已分化为“矩形阵列”“环形阵列”“路径阵列”子命令，但低版本仍需通过参数区分）

• ARRAY（旧版）：通过行数、列数、项目总数等参数生成阵列，需手动计算间距，操作复杂。
• RECTARRAY/POLARARRAY（新版）：可视化操作界面，支持直接拖拽调整间距、角度，实时预览效果，环形阵列中，可指定阵列中心、项目数量及填充角度（如360°均匀分布或180°半圆分布）。

适用场景：旧版ARRAY适用于简单阵列；新版子命令适用于复杂、精确的阵列（如分布孔、装饰图案）。

标注类相似命令对比

DIMLINEAR（线性标注）与DIMALIGNED（对齐标注）

两者均标注长度，但“测量方向”不同。

• DIMLINEAR：标注水平或垂直方向的尺寸，需指定尺寸界线的起点和对象点，仅测量X轴或Y轴方向的投影长度。
• DIMALIGNED：标注倾斜对象的实际长度，尺寸线与标注对象平行，直接测量两点间直线距离，标注斜边的长度时，使用DIMALIGNED可避免因角度导致的尺寸误差。

DIMRADIUS（半径标注）与DIMDIAMETER（直径标注）

两者均标注圆或圆弧的尺寸，但“符号输出”不同。

• DIMRADIUS：标注半径，尺寸前缀自动添加“R”，如“R20”。
• DIMDIAMETER：标注直径，尺寸前缀自动添加“Φ”，如“Φ40”。

注意：若需手动修改前缀（如将半径标注改为“D20”），需在标注样式编辑器中取消“前缀”的自动生成，手动输入符号。

三维建模类相似命令对比

EXTRUDE（拉伸）与REVOLVE（旋转）

两者均将二维对象生成三维实体，但“生成逻辑”完全不同。

• EXTRUDE：沿指定路径或高度拉伸二维闭合对象（如圆、多段线），生成柱状或棱柱实体，将矩形沿Z轴拉伸100mm，生成长方体。
• REVOLVE：绕指定轴旋转二维闭合对象，生成回转体实体，将梯形绕其轴线旋转360°，生成圆锥台或圆环。

BOX（长方体）与WEDGE（楔体）

两者均生成六面体，但“形状对称性”不同。

• BOX：生成长、宽、高可调的长方体，对面平行且对称。
• WEDGE：生成直角楔体，可视为长方体沿对角线切割一半，常用于绘制斜坡、垫块等结构。

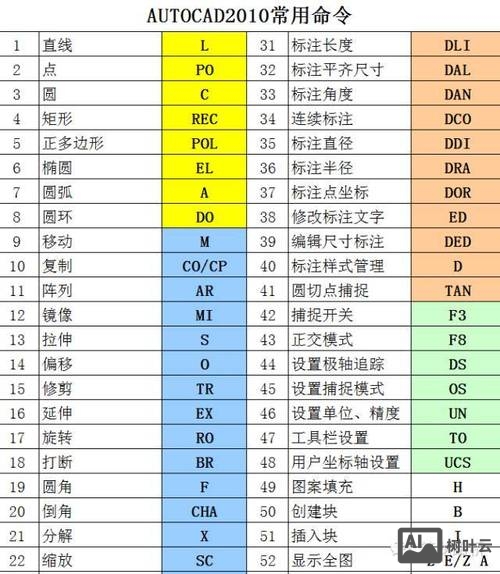

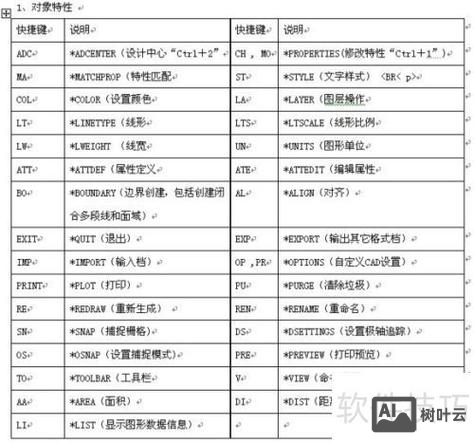

相似命令快速对比表

相关问答FAQs

Q1：何时使用PLINE而非LINE绘制多条连续线？
A：当需要将多条线段作为单一对象编辑时（如统一调整宽度、颜色，或进行整体偏移），应使用PLINE，绘制带箭头的尺寸线时，通过PLINE的“宽度”参数设置箭头渐变，无需后期合并多条LINE，若仅需独立直线（如建筑轴线），LINE更高效。

Q2：TRIM和EXTEND命令能否同时使用？如何快速切换？
A：可以，在CAD中，执行TRIM或EXTEND命令后，按住Shift键并单击对象，可临时切换功能（如TRIM模式下按住Shift点击对象，会执行延伸操作），输入命令“EXTRIM”可执行扩展修剪，直接选择边界后修剪或延伸对象,无需切换命令。
