迅捷CAD命令有哪些？如何快速掌握？

迅捷CAD命令是计算机辅助设计软件中高效完成绘图任务的核心工具，掌握这些命令能够显著提升设计效率与绘图精度，无论是初学者还是资深设计师，熟悉常用命令的操作逻辑与扩展功能，都是提升专业能力的关键，以下将从基础绘图、编辑修改、图层管理、尺寸标注、打印输出及高级技巧六个维度，详细解析迅捷CAD命令的应用场景与操作方法,并结合实际案例说明其综合运用策略。

基础绘图命令

基础绘图命令是构建图形的基石，主要包括直线（L）、圆（C）、圆弧（A）、矩形（REC）、多段线（PL）等，以直线命令为例，执行“L”后，通过输入起点坐标和终点坐标（如“0,0”和“100,100”）可绘制一条直线，若输入“闭合（C）”选项，则首尾自动连接形成封闭图形，圆命令支持多种绘制方式，如“圆心、半径”（默认方式）、“两点（2P）”“三点（3P）”“相切、相切、半径（T）”等，相切、相切、半径”模式在机械设计中常用于绘制连接圆弧，多段线命令的优势在于可绘制由直线和圆弧组成的连续线段，且整体可统一设置宽度，例如绘制带箭头的指引线时，可通过“宽度（W）”选项调整起点和终点宽度,实现箭头效果。

编辑修改命令

编辑命令是对已绘制图形进行优化的关键，包括移动（M）、旋转（RO）、修剪（TR）、延伸（EX）、倒角（CHA）、圆角（F）等，修剪命令是高频使用的编辑工具，执行“TR”后，选择所有边界对象，按回车键后再选择需要修剪的部分，即可快速完成图形切割，在绘制门窗洞口时，可先用矩形绘制洞口轮廓，再通过修剪命令删除墙体多余部分，倒角和圆角命令主要用于处理直角连接，倒角可通过设置距离（D）实现不等边倒角，而圆角通过设置半径（R）控制圆弧大小，两者均支持“多个（M）”选项，连续对多个对象进行操作，阵列命令（AR）分为矩形阵列和环形阵列，矩形阵列可通过设置行数、列数及间距快速复制图形，如绘制建筑立面窗户；环形阵列则需指定阵列中心、项目数量和填充角度，适用于绘制齿轮、法兰盘等径向分布零件。

图层管理命令

图层管理是组织复杂图形的重要手段，通过图层（LA）命令可创建多个图层，分别设置颜色、线型、线宽等属性，实现分类控制，在建筑平面图中，可设置“墙体”“门窗”“家具”“标注”等图层，将不同类型的图形绘制在对应图层上，通过图层开关（ON/OFF）、冻结（FREEZE/THAW）、锁定（LOCK/UNLOCK）等功能，快速显示或隐藏特定元素，图层特性管理器（LA）中，还可通过“过滤器（FILTER）”功能按属性筛选图层，在大型项目中大幅提升图层管理效率。“匹配（MA）”命令可将源图层的属性（如颜色、线型）应用到目标图层,实现批量属性修改。

尺寸标注命令

尺寸标注是确保图形设计符合实际要求的关键，主要包括线性标注（DLI）、对齐标注（DAL）、半径标注（DRA）、角度标注（DAN）等，线性标注用于标注水平或垂直方向的尺寸，执行“DLI”后，指定第一条尺寸界线原点和第二条尺寸界线原点，再放置尺寸线即可，对齐标注则适用于倾斜对象的尺寸标注，尺寸线与标注对象平行，标注样式（D）命令可统一设置标注箭头样式、文字高度、精度等参数，确保图纸规范性，在机械制图中，可通过标注样式设置公差带格式，而在建筑制图中，则可调整尺寸线间距以适应复杂标注，快速标注（QDIM）命令可一次性选择多个对象，生成连续标注、基线标注或并列标注,提升标注效率。

打印输出命令

打印输出是设计的最后环节，通过打印（PLOT）命令可设置打印参数，确保图纸与实际需求一致，打印前需检查打印比例（如建筑图常用1:100，机械图常用1:1）、纸张尺寸（如A3、A4）和打印区域（窗口、显示、 limits），打印样式表（.ctb或.stb）可控制不同图层的打印颜色和线宽，例如将“墙体”图层设为粗线，“家具”图层设为细线，增强图纸层次感，发布（PUBLISH）命令支持批量打印多个图形文件，或创建电子图纸集（DWF/PDF格式），便于分享和查阅，页面设置（PAGESETUP）命令可保存常用打印参数,避免重复设置。

高级技巧与综合应用

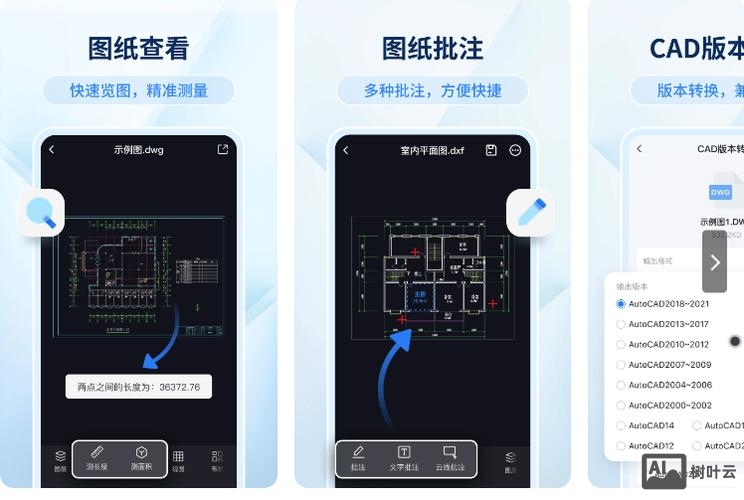

掌握命令的组合使用可解决复杂设计问题，使用块（B）命令将常用图形（如螺栓、门）定义为块，通过“插入（I）”命令快速调用，并通过“块属性（ATTDEF）”添加可编辑文字（如零件编号），动态块（BEDIT）命令可进一步扩展块功能，通过添加参数和动作（如拉伸、旋转），实现块的灵活修改，查询命令（如DI测量距离、AA计算面积、LIST显示对象属性）可快速获取图形几何信息，辅助设计决策，对于复杂图形，使用“选择过滤器（FILTER）”或“快速选择（QSELECT）”命令可按属性（如颜色、图层）批量选择对象，结合特性选项板（Ctrl+1）统一修改属性。

以下为常用迅捷CAD命令速查表：

相关问答FAQs

问：如何快速选择多个图层中的特定对象？
答：可通过“快速选择（QSELECT）”命令实现，在命令行输入“QSELECT”，弹出对话框后，设置“应用到”为“整个图形”，“对象类型”为“多段线”（或其他目标类型），在“特性”中选择“图层”，“运算符”选择“等于”，在“值”下拉菜单中选择目标图层，点击“确定”即可快速选中该图层上的所有对象，结合“选择过滤器（FILTER）”命令可设置更复杂的筛选条件,如同时按颜色和图层选择对象。

问：迅捷CAD中如何实现文字样式统一修改？
答：使用“文字样式（ST）”命令统一管理文字样式，执行“ST”后，在弹出的对话框中新建或修改现有样式，设置字体（如“宋体”“Arial”）、高度、宽度比例等参数，对于已添加的文字，可通过“特性匹配（MA）”命令将目标文字的样式应用到其他文字：执行“MA”后，选择源文字对象，再选择目标文字即可批量修改样式，若需修改单个文字，双击文字进入编辑状态，或在“特性选项板（Ctrl+1）”中调整样式属性。
