CAD定义命令是什么？如何快速掌握？

在CAD软件中,定义命令是提升绘图效率、实现个性化操作的核心功能，通过自定义命令，用户可以将复杂或重复的操作流程封装为简短的指令，减少鼠标点击次数，优化工作流，本文将系统介绍CAD定义命令的方法、应用场景及注意事项，帮助用户掌握这一高效工具。

CAD定义命令的基本概念

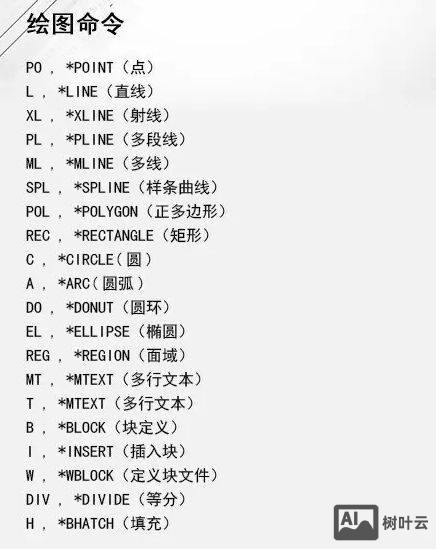

CAD定义命令是指通过软件内置的编程接口或脚本功能,创建新的命令或修改现有命令的行为，这一功能通常通过LISP语言（AutoCAD）、脚本文件（如SCR）或自定义界面（CUI）实现，在AutoCAD中，用户可通过Visual LISP编写程序，定义一个能够自动绘制特定尺寸门窗的命令，简化建筑设计中的重复操作，定义命令的核心优势在于：一是将多步骤操作合并为单一代码指令，二是通过参数化设计实现动态调整，三是支持批量处理提高绘图效率。

定义命令的实现方法

基于LISP语言的命令定义

LISP（List Processing）是AutoCAD最常用的二次开发语言，其语法简洁，适合编写小型自定义命令，以绘制矩形为例，通过LISP定义一个名为“MYRECT”的命令，代码如下：

(defun c:myrect ()
  (setq p1 (getpoint "\n指定第一个角点："))
  (setq p2 (getpoint "\n指定对角点："))
  (command "._rectang" p1 p2)
  (princ)
)

执行此代码后,用户在命令行输入“MYRECT”即可调用自定义矩形绘制功能。“defun”定义函数，“c:myrect”表示创建一个名为“MYRECT”的命令，“getpoint”用于获取用户输入的点坐标，“command”函数调用系统内置的“rectang”命令完成绘图。

使用脚本文件（SCR）批量定义命令

脚本文件是纯文本格式的命令序列,适合记录重复性操作，创建一个绘制同心圆的脚本文件“CIRCLE.SCR”，内容如下：

CIRCLE
0,0
10
CIRCLE
0,0
20
CIRCLE
0,0
30

在AutoCAD中通过“SCRIPT”命令加载该文件，即可一次性绘制三个半径分别为10、20、30的同心圆，脚本文件的优点是无需编程基础，直接记录操作步骤；缺点是灵活性较低，无法实现参数化交互。

通过自定义界面（CUI）整合命令

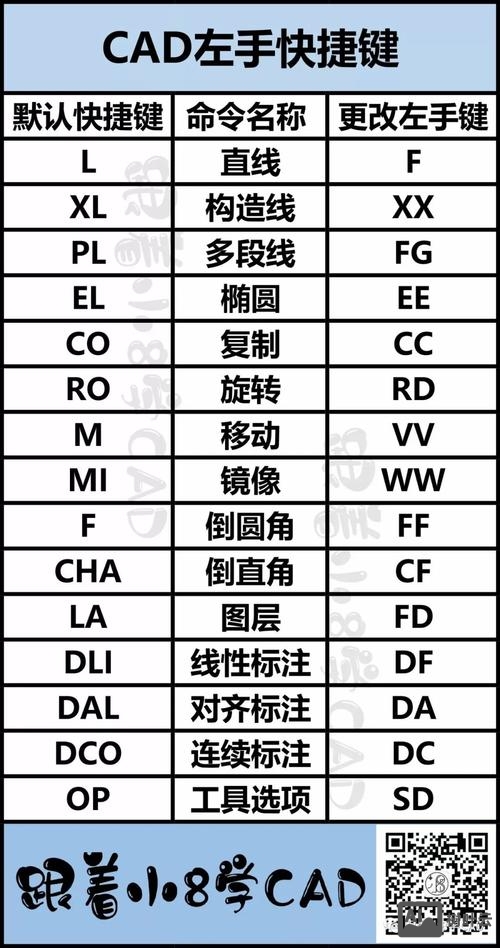

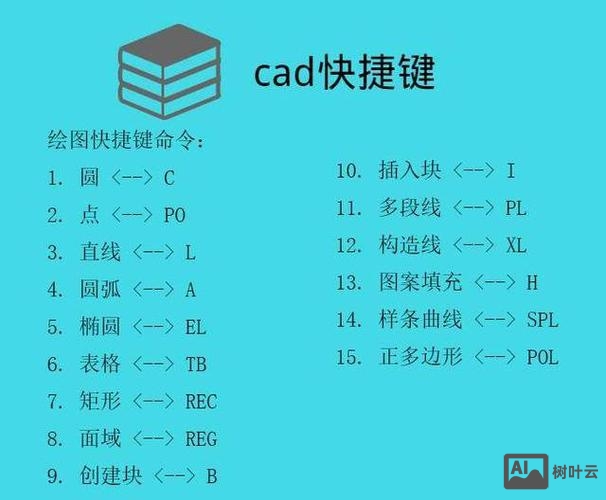

AutoCAD的CUI（Customization User Interface）允许用户将自定义命令与工具栏、快捷键等绑定，具体步骤包括：打开“CUILOAD”加载自定义文件，在“命令列表”中新建命令，指定名称、宏（如^C^C_MYRECT），并将其添加到工具栏或指定快捷键（如Ctrl+R），这样，用户既可通过命令行输入，也可通过工具栏按钮或快捷键触发自定义命令。

其他开发语言的扩展应用

对于复杂需求,用户可采用.NET或ObjectARX等高级开发语言，使用C#定义一个能够批量清理图层的命令，需先创建类库项目，继承“Command”类，重写“Execute”方法，编译后通过“NETLOAD”加载到CAD中，此类方法适合企业级定制开发，但需具备编程基础。

定义命令的应用场景

自定义命令在工程设计中应用广泛,以下列举典型场景及实现思路：

在机械设计中,用户可定义一个“BOLT”命令，通过LISP实现以下功能：输入螺栓规格（如M10）和长度，自动绘制螺栓主视图和侧视图，并标注尺寸，代码片段如下：

(defun c:bolt ()
  (setq d (getreal "\n输入螺栓直径："))
  (setq l (getreal "\n输入螺栓长度："))
  (command "._circle" '(0 0) (/ d 2))
  (command "._line" '(0 (/ d 2)) '(0 l) "")
  (princ)
)

注意事项与最佳实践

1. 命令命名规范：避免使用系统保留命令（如“LINE”“COPY”），建议使用前缀（如“MY”“ZJ”）防止冲突。
2. 错误处理机制：在LISP中添加“if”条件判断，例如检查用户输入是否为空，避免程序中断。
3. 参数化设计：通过“getvar”获取系统变量（如当前图层），确保命令在不同环境下正常运行。
4. 文档与注释：在代码中添加详细注释，方便后续维护；为自定义命令创建帮助文档（如“.mnl”文件）。
5. 版本兼容性：测试自定义命令在不同CAD版本中的运行情况，避免因API差异导致功能失效。

相关问答FAQs

Q1：如何将自定义命令设置为启动时自动加载？
A1：在AutoCAD中，可将LISP文件保存到“Startup Suite”文件夹（通过“APPLOAD”命令访问），或将其路径添加至“acad.lsp”文件中，对于.NET程序，需将“.dll”文件放入支持路径（如“C:\Program Files\Autodesk\AutoCAD 2023\Support”），并在“acaddoc.lsp”中添加“(netload “路径\程序名.dll”)”实现自动加载。

Q2：自定义命令无法执行，如何排查问题？
A2：首先检查命令拼写是否正确，区分大小写；其次通过“COMMAND:”输入“(load “文件名”)”手动加载LISP文件，查看是否有语法错误（如括号不匹配）；最后检查CAD是否禁用了宏或脚本执行（通过“OPTIONS”>“安全中心”设置），若问题仍存在，可通过“VLIDE”打开LISP调试器，逐步执行代码定位错误行。
