CAD的L命令怎么用？

在CAD软件中,L命令是最基础且使用频率最高的绘图命令之一，全称为“LINE”，用于绘制直线段，无论是简单的机械图纸、建筑平面图还是复杂的工程设计，直线都是构成图形的基本元素，因此熟练掌握L命令的操作技巧对提高绘图效率至关重要，以下将从命令功能、操作步骤、实用技巧、注意事项及与其他命令的关联等方面进行详细说明。

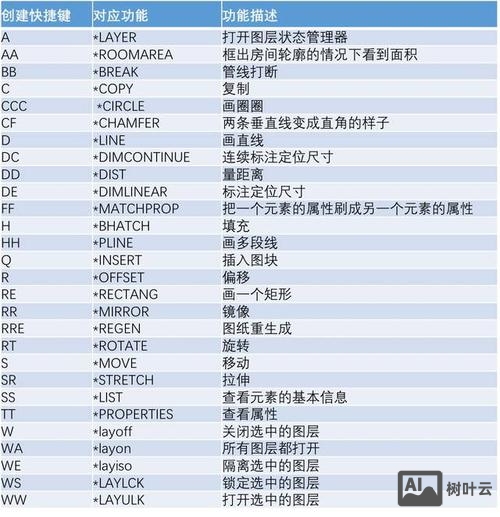

L命令的基本操作方法

在CAD中调用L命令主要有三种方式：一是通过命令行直接输入“L”并按回车键；二是点击“绘图”工具栏中的“直线”图标（通常显示为一条斜线）；三是通过顶部菜单栏选择“绘图”→“直线”选项，启动命令后，CAD提示栏会显示“指定第一点：”，此时需要通过鼠标点击或输入坐标值确定直线的起点，确定起点后，提示变为“指定下一点或[放弃(U)]：”，此时可移动鼠标确定直线方向，并在动态输入框中输入长度值，或直接点击鼠标确定终点，若需绘制连续直线，可在确定上一条终点后继续输入下一点坐标，直至按回车键或空格键结束命令，或右键选择“确认”退出。

L命令的核心参数与选项

在绘制直线过程中,命令行会显示多个选项，理解这些参数的功能能帮助用户更灵活地绘图：

1. 放弃(U)：在绘制多段连续直线时，若需撤销上一步操作，可输入“U”并回车，系统会自动删除最后绘制的线段，可重复使用该选项逐步回退。
2. 闭合(C)：当绘制由三条及以上线段组成的封闭图形时，在提示“指定下一点”状态下输入“C”并回车，系统会自动将终点与起点连接，形成闭合区域，无需手动绘制最后一条边。
3. 动态输入：启用状态栏中的“动态输入”功能后，可在鼠标附近的小窗口中直接输入长度值和角度值，例如输入“100,30”表示绘制长度为100、与X轴夹角为30度的直线，无需切换命令行输入，提升绘图流畅度。

L命令的高级应用技巧

1. 极轴追踪与对象捕捉结合：绘制水平、垂直或特定角度直线时，可开启“极轴追踪”并设置角度增量（如15°），结合“对象捕捉”功能（如端点、中点、交点），能快速实现对齐和精确定位，绘制一条与已知直线垂直的线段时，可捕捉已知线段的中点，开启极轴追踪并调整至90°方向后输入长度值。
2. 输入相对坐标与绝对坐标：
   • 绝对坐标：以坐标系原点(0,0)为基准输入坐标值，格式为“X,Y”，如“100,50”表示起点为X轴100、Y轴50的点。
   • 相对坐标：以上一点为基准输入偏移量，格式为“@X,Y”，如“@50,30”表示从上一点向右移动50、向上移动30。
   • 极坐标：输入长度和角度，格式为“@长度<角度”，如“@100<45”表示绘制长度为100、角度为45度的直线。
     通过灵活运用坐标输入方式，可精确控制直线位置，尤其适用于需要复杂计算的图形。
3. 绘制构造线与辅助线：在机械设计中，常需绘制辅助线确定对称轴或基准线，使用L命令配合“图层特性管理器”创建“辅助线”图层，并设置不同颜色（如红色）和线型（如ACAD_ISO02W100），可快速区分辅助线和轮廓线，便于后期编辑。

L命令的常见问题与注意事项

1. 直线不闭合或连接错误：绘制封闭图形时，若因精度问题导致端点无法重合，可启用“捕捉模式”中的“端点捕捉”，或将图形放大后手动调整端点位置，检查系统变量“LTSCALE”是否设置正确，避免线型显示异常。
2. 误操作导致图形错乱：若绘制过程中误触鼠标或输入错误坐标，可按“Esc”键取消当前命令，或输入“U”回退，对于已完成的错误直线，使用“ERASE”命令删除，或通过“特性”选项板修改其图层、颜色等属性。

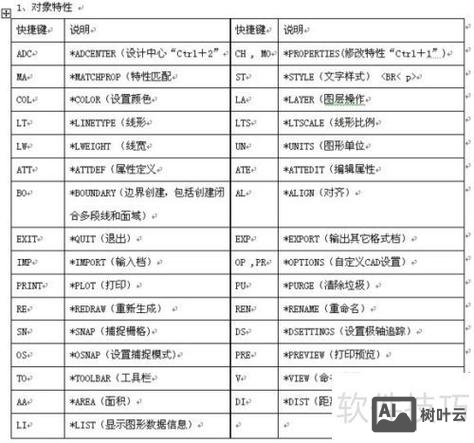

3. 命令重复与快捷键：绘制完一条直线后，按空格键或回车键可快速重复调用L命令，无需重新输入，可通过自定义“工作空间”设置快捷键（如将L命令关联到“Ctrl+L”），进一步操作效率。

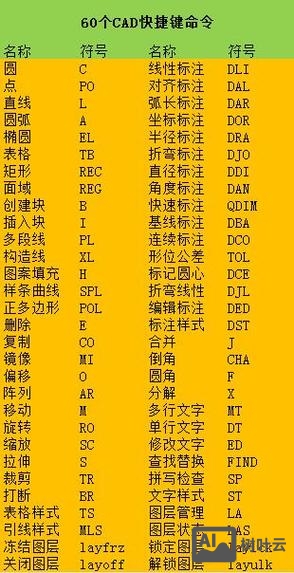

L命令与其他绘图命令的协同应用

L命令常与其他命令配合使用,

• OFFSET（偏移）：绘制直线后，使用“OFFSET”命令可快速生成平行线，适用于绘制墙体、轮廓线等。
• TRIM（修剪）：通过“TRIM”命令可对相交直线进行裁剪，形成拐角或缺口。
• ARRAY（阵列）：结合“ARRAY”命令可将直线沿路径或环形阵列，绘制格栅、放射状线条等复杂图形。

绘制建筑平面图中的窗户时,可先用L命令绘制窗户外框，再用“OFFSET”命令生成内框，最后用“TRIM”命令修剪多余线段，形成标准窗户图形。

L命令在不同CAD版本中的差异

在AutoCAD经典版与AutoCAD 2020及以上版本中，L命令的核心功能一致，但界面操作略有不同，经典版主要通过工具栏和命令行调用命令，而新版支持“功能区”选项卡，可将“直线”命令添加至“默认”选项卡的“绘图”面板，实现更直观的操作，新版增强了“块参照”和“动态块”功能，通过L命令绘制的直线可直接转换为动态块的一部分，便于参数化编辑。

相关问答FAQs

Q1：如何使用L命令绘制与已知直线成特定角度的平行线？
A：首先绘制已知直线，然后启动L命令，在提示“指定第一点”时，使用“对象捕捉”捕捉已知直线上的任意一点作为平行线的起点，输入“@长度<角度”（如“@100<30”），角度”为已知直线的角度加上所需偏移角度（若已知直线角度为0°，需绘制30°平行线则输入“@100<30”），即可得到指定角度的平行线，也可使用“OFFSET”命令设置距离后，通过“旋转”选项调整角度。

Q2：绘制直线时如何避免因坐标输入错误导致的图形偏移？
A：为避免坐标输入错误，可采取以下措施：1）启用“动态输入”功能，实时查看输入的坐标值和角度；2）使用“对象捕捉”锁定关键点（如端点、交点），减少手动输入坐标的依赖；3）绘制前检查当前坐标系是否为“世界坐标系”（WCS），可通过“UCS”命令切换至默认坐标系；4）若需精确绘图，建议先设置图形界限（LIMITS）和单位（UNITS），确保坐标系统与实际需求匹配。
