在CAD软件中，闭合命令是一项基础且高频使用的功能，主要用于将开放的线段、多段线或曲线路径首尾相连，形成封闭的几何图形，这一命令在绘制平面图、剖面图或需要填充区域的场景中至关重要，能够确保图形的完整性和后续操作的准确性，闭合命令的应用不仅简化了绘图流程，还能避免因图形未闭合导致的填充失败、布尔运算错误等问题。

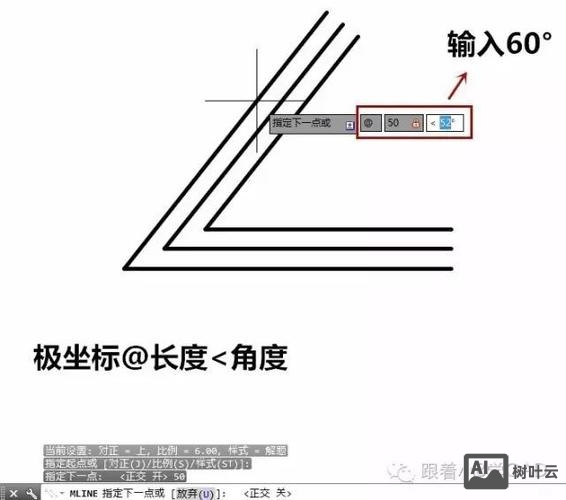

（图片来源网络，侵删）
闭合命令的适用对象与操作方式
闭合命令并非适用于所有图形对象,其主要针对以下几类元素：
- 多段线（Polyline）：由多个直线段或圆弧段组成的连续线条，是闭合命令最常用的对象，通过输入
CLOSE命令或选择“闭合”选项,可将多段线的起点与终点自动连接。 - 样条曲线（Spline）：通过拟合点生成的平滑曲线，部分CAD版本支持通过编辑命令将其闭合,形成封闭的样条曲线区域。
- 开放的面域（Region）：若面域由未闭合的边界定义,可通过重新修剪或使用边界命令生成闭合区域。
以多段线为例,闭合命令的操作步骤如下：
- 执行
PLINE命令绘制开放多段线； - 命令行输入
CLOSE并按回车，或右键选择“闭合”选项； - 系统自动连接起点与终点，完成闭合，若需手动闭合，也可使用
LINE或PEDIT命令的“合并”功能。
闭合命令的实用场景与注意事项
闭合命令在工程绘图中有广泛的应用，
- 建筑平面图：绘制墙体、门窗轮廓时,需确保线条闭合以便填充图案或计算面积；
- 机械制图：创建零件截面或闭合轮廓，为后续的拉伸、旋转等三维建模提供基础；
- 地理信息系统（GIS）：闭合多段线可定义地块、湖泊等地理边界,便于属性统计。
使用闭合命令时需注意以下事项：

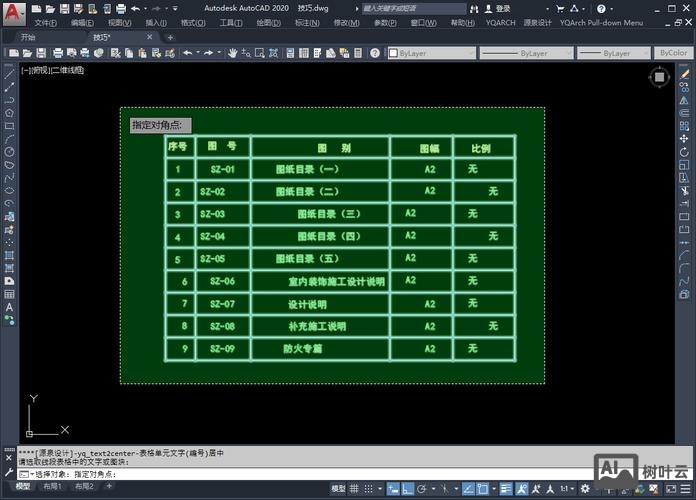

（图片来源网络，侵删）
- 图形共面性：闭合对象需位于同一平面,否则可能导致命令失败或图形异常；
- 端点重合：若起点与终点距离过远，闭合时可能生成过长的连接线,需提前检查端点位置；
- 复杂曲线处理：对于包含大量顶点的样条曲线,闭合后可能需要调整控制点以保持形状平滑。
常见问题与解决方案
以下是使用闭合命令时可能遇到的典型问题及解决方法：
| 问题现象 | 可能原因 | 解决方案 |
|---|---|---|
| 闭合后图形填充失败 | 图形未真正闭合（存在微小间隙） | 使用BOUNDARY命令重新生成闭合边界，或放大视图检查端点是否重合 |
| 闭合命令无响应 | 选中对象非多段线或样条曲线 | 确认对象类型，使用PEDIT命令将直线/圆弧转换为多段线后再尝试闭合 |
相关问答FAQs
Q1：为什么使用闭合命令后，填充图案仍然无法显示？
A1：通常是因为闭合图形存在微小间隙或重叠，可通过以下步骤解决：
- 输入
VIEWRES命令，提高圆弧和圆的显示精度； - 使用
OVERKILL命令删除重复线段； - 执行
BOUNDARY命令，以拾取点方式重新生成闭合边界,确保无间隙。
Q2：闭合多段线后如何取消闭合？
A2：若需取消已闭合的多段线，可执行以下操作：
- 输入
PEDIT命令，选择目标多段线； - 在命令行选择“打开”（Open）选项，系统会删除闭合时的连接线段，恢复为开放状态；
- 对于复杂多段线，也可使用
EXPLODE命令分解后重新编辑端点。
（图片来源网络，侵删）
