阵列cad命令怎么用?

在CAD绘图软件中,阵列命令是一项高效且实用的工具,主要用于按照特定规律复制多个对象,形成均匀分布或规律排列的图形组合,无论是机械设计中的螺栓孔布局、建筑图纸中的窗户排列,还是电子设计中的元器件分布,阵列命令都能显著提升绘图效率,减少重复操作的工作量,本文将详细介绍阵列命令的类型、操作方法、参数设置及应用场景,帮助用户全面掌握这一功能。

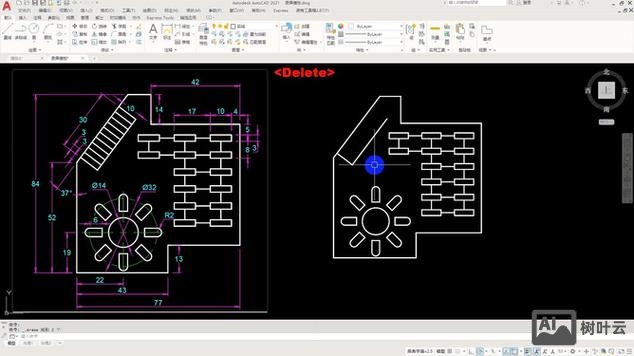

阵列cad命令
(图片来源网络,侵删)

阵列命令的类型及基本概念

CAD软件中的阵列命令通常分为三类:矩形阵列、环形阵列(极轴阵列)和路径阵列,不同类型的阵列适用于不同的设计需求,用户需根据图形分布规律选择合适的阵列类型。

矩形阵列

矩形阵列是通过指定行数、列数、行偏移和列偏移,将对象按照行列方式均匀复制的命令,其核心参数包括:

  • 行数/列数:阵列生成的对象行数和列数,默认值为1(即不生成阵列)。
  • 行偏移/列偏移:相邻行或列之间的距离,正值向右/上方生成,负值向左/下方生成。
  • 阵列角度:整个阵列的旋转角度,默认为0°,即行列与坐标轴平行;输入非0值可使阵列整体倾斜。

环形阵列

环形阵列是将对象围绕指定中心点进行旋转复制,形成环形或扇形分布的命令,关键参数包括:

  • 中心点:阵列旋转的中心基准点,可通过鼠标拾取或输入坐标确定。
  • 项目总数:阵列生成的对象数量(包含原始对象)。
  • 填充角度:阵列对象占据的总角度范围(0°~360°),360°为完整环形,小于360°为扇形。
  • 项目间角度:相邻对象之间的夹角(填充角度/项目总数)。
  • 旋转项目:勾选此项时,复制对象会随阵列方向旋转;取消则保持原始对象方向。

路径阵列

路径阵列是将对象沿指定路径(直线、曲线、多段线等)进行分布的命令,适用于不规则路径的复制需求,主要参数有:

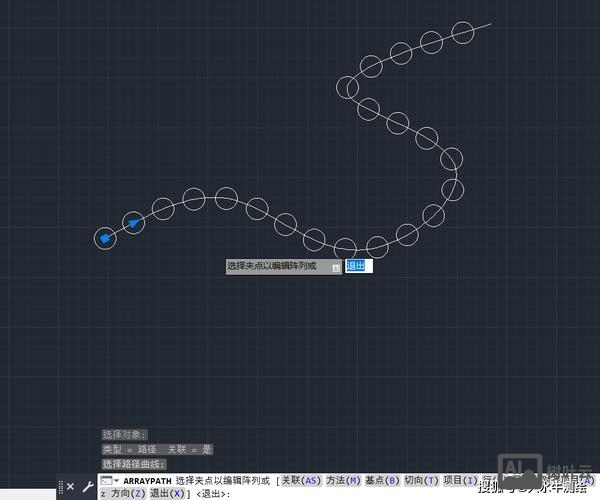

阵列cad命令
(图片来源网络,侵删)
  • 路径曲线:作为分布轨迹的对象,需为直线、圆弧、圆、椭圆、多段线或样条曲线。
  • 项目数:沿路径生成的对象数量。
  • 间距:相邻对象之间的距离(选择“定距分布”时)或项目数量(选择“定数分布”时)。
  • 对齐项目:勾选时对象方向与路径切线方向一致;取消则保持原始方向。

阵列命令的操作步骤

以AutoCAD为例,不同版本的阵列命令启动方式略有差异,但核心操作流程一致:

矩形阵列操作

  • 启动命令:在命令行输入ARRAYRECT或点击“修改”面板中的“矩形阵列”图标。
  • 选择对象:拾取需要阵列的图形对象,按回车键确认。
  • 设置参数:在弹出的“阵列创建”上下文选项卡中,输入行数、列数、行偏移、列偏移及阵列角度,也可通过鼠标拖拽预览阵列效果。
  • 完成阵列:参数设置完成后,按回车键或点击“关闭阵列”按钮确认。

环形阵列操作

  • 启动命令:输入ARRAYPOLAR或点击“环形阵列”图标。
  • 选择对象:拾取目标对象并确认。
  • 指定中心点:拾取或输入中心点坐标。
  • 设置参数:在选项卡中输入项目总数、填充角度、项目间角度,并根据需要勾选“旋转项目”。
  • 预览并确认:查看阵列效果,调整参数后完成操作。

路径阵列操作

  • 启动命令:输入ARRAYPATH或点击“路径阵列”图标。
  • 选择对象:拾取需阵列的图形。
  • 选择路径:拾取路径曲线(如直线、圆弧等)。
  • 设置参数:在选项卡中设置项目数、间距、对齐方式等,可通过“基点”选项调整对象在路径上的起始位置。
  • 完成阵列:确认参数后生成阵列。

阵列命令的高级参数与技巧

关键参数详解

  • 关联/非关联阵列:默认情况下,阵列生成的所有对象为一个整体(关联阵列),可统一调整参数;通过“分解”命令可将其拆分为独立对象(非关联阵列)。
  • 行/列偏移的正负:行偏移正值向上生成,负值向下;列偏移正值向右,负值向左,需根据绘图坐标系灵活设置。
  • 环形阵列的“填充角度”与“项目间角度”:若需生成半圆形阵列,填充角度设为180°;项目间角度可通过“项目总数”自动计算,也可手动输入。

实用技巧

  • 动态预览:在阵列创建过程中,拖拽鼠标可实时预览阵列效果,便于快速调整参数。
  • 编辑阵列:双击已生成的阵列对象,可重新打开“阵列创建”选项卡修改参数(如行列数、间距等)。
  • “层叠”阵列:通过多次阵列操作(如先矩形阵列再环形阵列),可生成复杂的复合图形。

阵列命令的应用场景示例

应用场景阵列类型参数设置示例效果描述
机械零件螺栓孔布局矩形阵列行数=3,列数=4,行偏移=50,列偏移=60生成12个均匀分布的螺栓孔
齿轮轮齿绘制环形阵列项目总数=20,填充角度=360°,旋转项目=勾选生成20个沿圆周分布的轮齿,齿形朝向圆心
建筑立面窗户排列路径阵列路径=立面轮廓线,项目数=8,对齐项目=勾选沿建筑立面曲线排列8个窗户,方向与墙面垂直

相关问答FAQs

Q1:阵列命令中“行偏移”和“列偏移”为负值时,对象会向哪个方向生成?
A1:在CAD坐标系中,行偏移的正负影响对象的垂直方向:正值向上生成,负值向下生成;列偏移的正负影响对象的水平方向:正值向右生成,负值向左生成,若行偏移为-50、列偏移为-30,阵列对象将向左下方分布。

Q2:如何将环形阵列的对象调整为不旋转(即保持原始方向)?
A2:在环形阵列创建过程中,打开“阵列创建”上下文选项卡,找到“旋转项目”选项并取消勾选,所有复制对象将保持与原始对象相同的方向,不会随阵列路径旋转,阵列文字时,取消“旋转项目”可使文字始终保持水平方向。

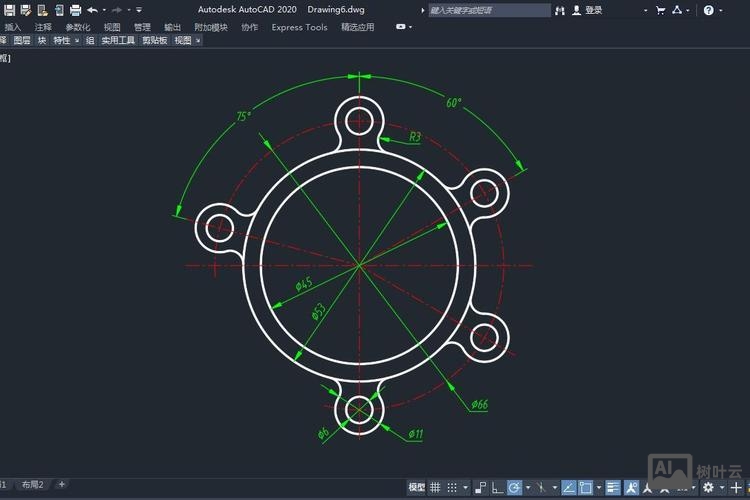

阵列cad命令
