ansys命令流输入方法有哪些？

在ANSYS软件中,命令流（APDL参数化设计语言）是一种高效实现仿真分析流程的方式，通过输入预设的命令语句可以完成建模、加载、求解及后处理等全流程操作，掌握命令流的输入方法不仅能提升分析效率，还能实现参数化优化和重复性任务的自动化，以下是关于ANSYS命令流输入的详细说明，涵盖操作路径、语法规则、注意事项及实用技巧。

命令流的输入方式

ANSYS命令流的输入主要通过以下三种途径实现,用户可根据需求选择合适的方式：

1. 通过ANSYS输入窗口直接输入
   启动ANSYS后，在主界面的”Input Window”（输入窗口）中逐行输入命令语句，每输入一条命令后按回车键执行，这种方式适合调试单条命令或短命令流，便于实时查看执行结果，输入/PREP7进入预处理模块，K,1,0,0,0创建关键点1（坐标原点）。

2. 通过文本编辑器编写并导入
   使用Windows记事本、Notepad++或ANSYS自带的Mechanical APDL Editor等文本编辑器编写命令流文件，保存为.txt或.mac格式（推荐.mac，便于识别和调用），在ANSYS中通过/INPUT命令导入文件，具体操作为：在输入窗口输入/INPUT,文件名,mac（如/INPUT,model,mac），或通过GUI路径Utility Menu > File > Read Input from选择文件执行，此方法适合长命令流，可避免手动输入错误，且支持批量修改和版本控制。

3. 通过ANSYS Workbench集成环境调用
   在ANSYS Workbench中，将”Geometry”或”Model”等组件的”Analysis Data Management”设置为”Use External APDL File”，然后上传预先编写好的.mac文件，Workbench会自动读取命令流并执行，适合与GUI操作结合的场景，便于参数化管理和结果追踪。

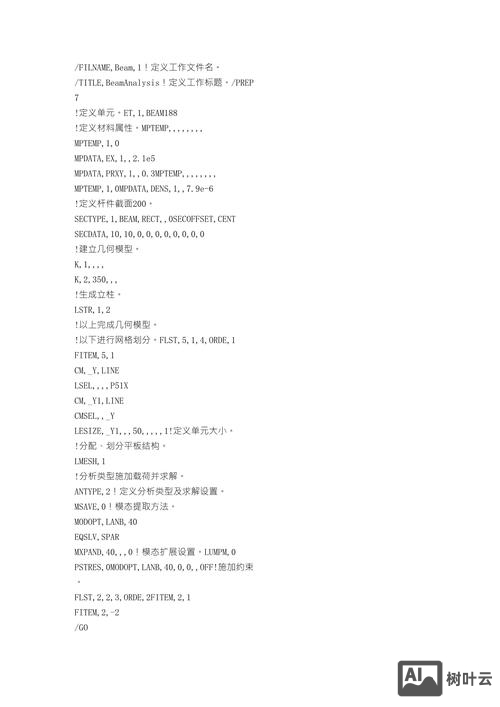

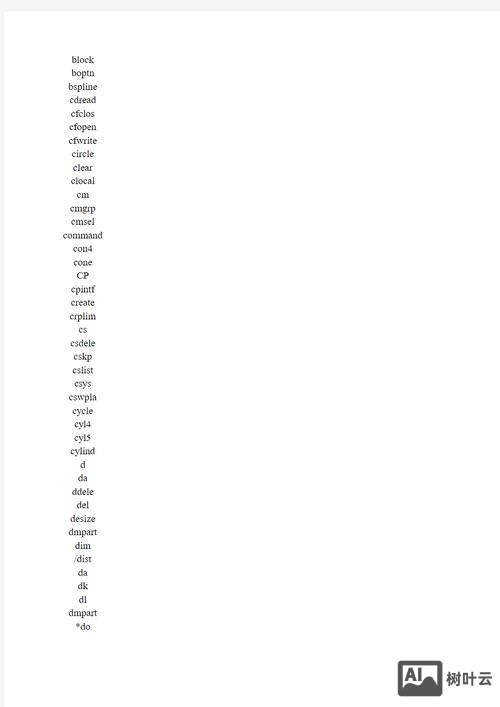

   （图片来源网络，侵删）

命令流的基本语法规则

正确理解命令流的语法是高效输入的基础,需注意以下要点：

1. 命令格式与参数
   ANSYS命令通常由命令名、参数和字段标识符组成，基本格式为：命令名,参数1,参数2,...,参数n，参数之间用逗号分隔，未定义的参数可用空位或0代替。V,1,2,3,4通过4个关键点创建体，若省略参数则可能报错，部分命令支持参数化表达式，如L,1,2,3表示通过关键点1、2、3创建一条样条线。

2. 注释与换行
   使用添加注释，注释后的内容不会被程序执行，如! 创建矩形截面，长命令可通过续行符&分行，
   RECTNG,0,10,0,5 &
RECTNG,10,20,0,5
   两条命令通过&连接，实际视为一行执行。

3. 参数化与变量
   通过*SET命令或直接赋值定义变量，如*SET,length,100或length=100，变量可在后续命令中调用，如BLOCK,0,length,0,10,0,10，支持数组变量，如*DIM,array,ARRAY,5定义5个元素的数组。

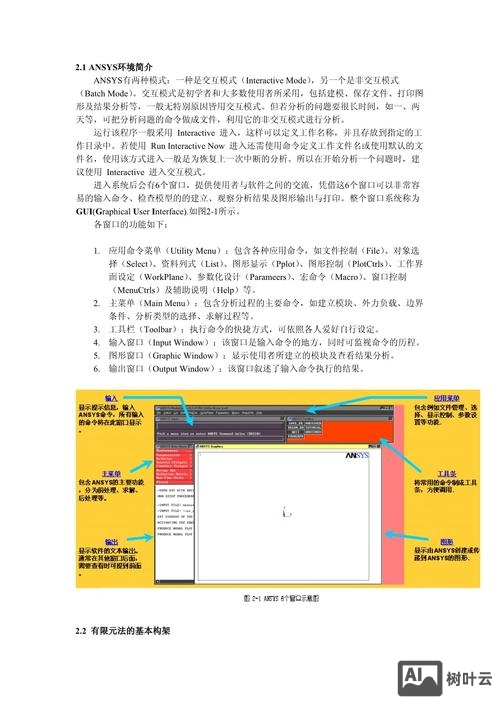

   （图片来源网络，侵删）

4. 流程控制语句

   • 循环：*DO循环结构，
     *DO,i,1,5
K,i,i*10,0,0
*ENDDO
     创建5个关键点，坐标依次为(10,0,0)至(50,0,0)。
     • 条件判断：*IF语句，
       *IF,eq,1,THEN
DL,1,,ALL
*ENDIF
       当条件满足时施加约束。

命令流输入的注意事项

1. 单位统一性
   命令流中所有物理量（如长度、力、温度）需采用统一单位制，建议在分析开始前通过/UNITS,SI指定单位（如国际单位制），避免单位不匹配导致的错误结果。

2. 命令版本兼容性
   不同ANSYS版本的命令语法可能存在差异，需查阅对应版本的《ANSYS Commands Reference》确认命令适用性，旧版FINISH命令在ANSYS 2020 R2后可能被/EXIT替代。

3. 错误处理与调试

   • 使用/OUTPUT,filename,txt将命令流执行过程输出到文本文件，便于排查错误。
   • 通过/STATUS,COMMAND查看当前命令执行状态。
   • 在关键步骤后添加/NOPR（禁止输出）和/GOPR（恢复输出），减少日志冗余。

4. GUI与命令流的结合
   在ANSYS Mechanical APDL界面中，可通过Utility Menu > Macro > Create Macro将GUI操作记录为命令流，再手动优化生成参数化代码，通过MenuCtrls > Message Controls > Command Echo > Messages to Console实时显示GUI对应的命令语句。

命令流输入的实用技巧

1. 参数化建模模板
   针对重复性分析任务，可创建参数化模板文件，定义变量width=20、height=30，通过RECTNG,0,width,0,height生成矩形，后续只需修改变量值即可快速调整模型。

2. 调用外部数据
   通过*VREAD命令从文本文件读取数据，
   *DIM,coords,ARRAY,6,1,1
*VREAD,coords(1),data.txt,,
6
   从data.txt读取6个坐标值并赋给数组coords。

3. 批量处理与自动化
   使用/SYS调用系统命令，如/SYS,del temp.txt删除临时文件，结合Windows任务计划器或Linux cron，可实现无人值守的批量仿真计算。

命令流输入常见问题与解决方案

相关问答FAQs

Q1: 如何在ANSYS中实现命令流的参数化优化？
A1: 通过定义设计变量、状态变量和目标变量，结合*DO循环和*IF语句遍历参数组合，优化梁的长度L和高度H：
*DO,L,100,200,10
*DO,H,50,100,10
RECTNG,0,L,0,H
SOLVE
/POST1
ETABLE,stress,SMISC,1
*GET,maxstress,ETABLE,,MAX
*IF,maxstress,LT,200,THEN
*WRITE,opt_results.txt,L,H,maxstress
*ENDIF
*ENDDO
*ENDDO
最终输出满足应力条件的L和H组合，可结合ANSYS DesignExplorer或第三方工具（如Python）实现更复杂的优化算法。

Q2: 命令流执行过程中如何中断并保存当前状态？
A2: 在输入窗口按Ctrl+C可中断当前命令执行，但可能导致模型数据不完整，为安全保存，建议先执行SAVE,filename,db保存数据库文件（如SAVE,temp_model,db），再中断，中断后可通过RESUME,temp_model,db恢复模型状态，若需中断后继续执行剩余命令，可在命令流中添加/UI,MENU,OFF关闭GUI干扰，并通过/OUTPUT重定向日志文件避免信息丢失。
