如何快速配置CAD命令？

CAD配置命令是计算机辅助设计软件中用于优化工作流程、提升绘图效率及管理软件环境的核心工具集，通过合理配置这些命令，用户可以根据自身需求定制界面、调整性能参数、设置绘图规范，从而实现高效、精准的设计工作,以下从多个维度详细解析CAD配置命令的具体应用及操作方法。

系统环境配置

系统环境配置是CAD使用的基础，直接影响软件的运行速度和稳定性，通过“OPTIONS”命令（或快捷键“OP”）打开选项对话框，可进行全局设置，在“系统”选项卡中，可调整硬件加速性能，勾选“硬件加速”并设置“硬件加速模式”为“DirectX 10/11”，能显著提升复杂模型的显示流畅度，在“文件”选项卡中，可自定义模板文件的路径（如DWT文件），确保每次新建图纸时自动加载预设的图层、标注样式等,避免重复设置。

绘图环境优化

绘图环境的个性化配置能大幅提升操作效率，通过“UNITS”命令可设置绘图单位，包括长度类型（小数、工程等）、精度（如小数点后2位）及角度单位，确保绘图符合行业规范，图层管理是CAD的核心，通过“LAYER”命令（或“LA”快捷键）可创建图层并设置颜色、线型、线宽，将“中心线”图层颜色设为红色、线型设为“CENTER”，可快速区分不同元素，通过“LIMITS”命令设置图形界限，能避免绘制超出范围的对象；使用“GRID”和“SNAP”命令可开启栅格与捕捉,实现精确定位。

性能与显示设置

对于大型复杂图纸，性能优化至关重要，在“选项”对话框的“显示”选项卡中，可调整“显示精度”，如将“圆弧和圆的平滑度”设为10000，能提升曲线显示效果，但会占用更多资源，需根据硬件配置平衡，通过“VIEWRES”命令可控制快速缩放时的渲染质量，而“3DCONFIG”命令则用于优化三维模型的显示性能，如启用“实时渲染”或调整“材质质量”，对于低配电脑，可在“选项”-“系统”-“三维性能”中关闭“启用视口背景”或降低“硬件加速级别”,以提升运行速度。

自定义工具与快捷键

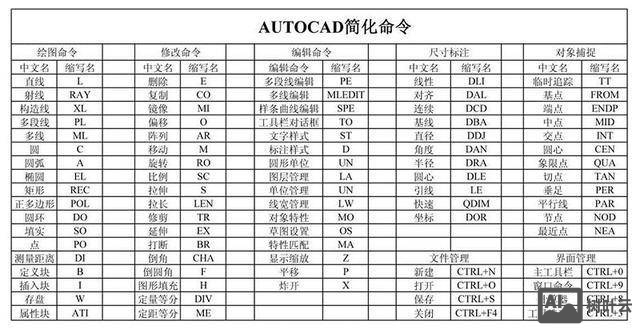

通过自定义工具和快捷键，可减少重复操作，提升绘图速度，在“选项”-“文件”-“自定义设置”中，可导入或导出工作空间（CUI文件），保存工具栏、命令窗口等布局，使用“CUILOAD”命令加载自定义工具栏，将常用命令（如“移动”“旋转”）拖拽至界面，快捷键配置可通过“CUI”命令打开“自定义用户界面”对话框，在“键盘快捷键”中为命令分配快捷键，例如将“阵列”命令设为“AR”，实现一键调用，通过“MENULOAD”命令可加载外部菜单文件（MNU）,扩展命令选项。

打印与输出配置

打印设置是CAD设计的关键环节，通过“PAGESETUP”命令可配置页面布局，设置纸张大小、打印比例（如1:100）及打印样式表（CTB或STB），在“打印样式表”中，可定义不同颜色的线宽，例如将红色实体线设为0.3mm，蓝色虚线设为0.15mm，确保出图符合规范，使用“PLOT”命令（或“Ctrl+P”）打印时，需勾选“打印范围”中的“窗口”选项，精确选择打印区域，对于批量打印，可通过“SCRIPT”命令编写脚本文件（SCR）,实现多图纸自动打印。

专业模块配置

针对不同专业领域，CAD提供了专用模块配置命令，在机械设计中，通过“DIMSTYLE”命令可设置标注样式，调整箭头大小、文字高度及公差格式；使用“GEOMRECONSTRAINT”命令可添加几何约束（如平行、垂直），确保模型精度，在建筑设计中，“MULTILEADER”命令用于创建多重引线，标注材料说明；通过“BLOCK”命令定义属性块（如门窗编号），实现快速插入与编辑，电气设计中，“JOGLINE”命令可绘制折线，简化导线表示；而“WBLOCK”命令则用于将外部电路符号保存为独立块,便于调用。

表格与数据管理

表格是CAD中整理数据的重要工具，通过“TABLESTYLE”命令可定义表格样式，设置文字样式、边框样式及单元格对齐方式，使用“TABLE”命令插入表格后，可通过“TABLEEDIT”命令编辑单元格内容，或链接外部数据（如Excel表格），在材料统计表中，将CAD表格与Excel数据关联后，修改Excel文件可自动更新CAD表格,提升数据管理效率。

三维建模与渲染配置

三维设计需重点配置建模与渲染参数，通过“VSCURRENT”命令可切换视觉样式，如“真实”“概念”等，实时查看模型效果，在“选项”-“三维建模”中，可设置“三维十字光标”显示方式及“对象捕捉”选项，提升建模精度，渲染方面，使用“RENDER”命令打开渲染环境对话框，调整“曝光”“阴影”及“材质”属性；通过“MATERIALS”命令可加载或自定义材质库,实现逼真渲染效果。

协同设计与版本控制

在团队协作中，CAD配置需考虑兼容性与版本管理，通过“XREF”命令（外部参照）插入其他图纸，可保持文件独立性，避免重复修改，使用“SAVEAS”命令将文件保存为低版本（如AutoCAD 2010 DWG格式），确保兼容旧版软件，通过“PUBLISH”命令可创建电子图纸集（DWF），将多张图纸打包为单一文件,便于共享与审阅。

相关问答FAQs

Q1：如何解决CAD中文字显示为问号（？）的问题？
A：文字显示问号通常因字体缺失或编码错误导致，解决方法：1. 检查“文字样式”（STYLE命令）中选用的字体是否正确，建议使用“txt.shx”或“gbcbig.shx”等中文字体；2. 若字体文件缺失，需将对应字体文件（如TTF或SHX）复制至CAD安装目录下的“Fonts”文件夹；3. 通过“RECOVER”命令修复损坏的图纸文件，或使用“PURGE”命令清理未使用的文字样式。

Q2：CAD中如何批量修改多个对象的图层？
A：批量修改图层可通过以下步骤实现：1. 使用“QSELECT”命令（快速选择），按对象类型（如直线、圆）或属性（如颜色）选择目标对象；2. 在“特性”面板（Ctrl+1）中，将“图层”选项更改为目标图层；3. 若需跨文件修改，可使用“LAYWALK”命令查看图层结构，或通过“LAYDEL”命令删除多余图层，通过“LAYON/OFF”命令可快速开关图层,辅助筛选对象。
