CAD命令太多记不住？高效学习技巧有哪些？

CAD作为广泛应用于工程设计、建筑制图和工业制造领域的专业软件，其核心功能依赖于各类命令的高效运用，掌握CAD命令不仅能提升绘图效率，还能确保图纸的准确性和规范性，以下将详细介绍CAD中常用的命令分类及其具体功能，帮助用户系统化学习与应用。

在CAD操作中,命令可分为绘图类、修改类、标注类、视图控制类及辅助工具类等，绘图类命令是创建图形的基础，包括直线（LINE）、多段线（PLINE）、圆（CIRCLE）、圆弧（ARC）、矩形（RECTANG）、多边形（POLYGON）等，直线命令用于绘制连续线段，可通过输入端点坐标或指定长度与角度完成；多段线则可绘制由直线和圆弧组成的连续线条，且整体可统一设置线宽，圆命令提供多种绘制方式，如圆心半径、两点定义直径、三点定圆等，灵活适应不同设计需求，椭圆（ELLIPSE）和样条曲线（SPLINE）则用于绘制复杂曲线，前者可通过长轴短轴或旋转角度生成，后者适合拟合不规则形状。

修改类命令用于编辑和优化已绘制的图形,包括删除（ERASE）、复制（COPY）、移动（MOVE）、旋转（ROTATE）、缩放（SCALE）、修剪（TRIM）、延伸（EXTEND）、倒角（CHAMFER）、圆角（FILLET）等，复制命令支持单个或多个图形的复制，可通过基点和目标点定位；修剪和延伸命令则需先选择边界对象，再点击需修剪或延伸的线段，常用于调整线条长度，倒角和圆角命令可快速实现直角过渡或圆弧连接，其中圆角命令可设置半径，适用于机械零件中的圆角处理，阵列（ARRAY）命令分为矩形阵列和环形阵列，前者可按行列数量及间距复制图形，后者则围绕指定中心点均匀分布对象，大幅减少重复绘图工作量。

标注类命令是确保图纸可读性的关键,包括线性标注（DIMLINEAR）、对齐标注（DIMALIGNED）、半径标注（DIMRADIUS）、直径标注（DIMDIAMETER）、角度标注（DIMANGULAR）及公差标注（TOLERANCE）等，线性标注用于标注水平或垂直方向的尺寸，对齐标注则适用于倾斜线段的实际长度测量，半径和直径标注分别用于圆或圆弧的尺寸显示，自动添加前缀R或Ø，引线标注（QLEADER）可添加注释文字，常用于说明零件细节，标注样式（DIMSTYLE）命令可统一设置标注文字、箭头样式及尺寸线格式，确保图纸风格一致。

视图控制类命令帮助用户调整图形显示状态,包括缩放（ZOOM）、平移（PAN）、视图命名（VIEW）、视口（VPORTS）等，缩放命令提供实时缩放（REALLTIME）、窗口缩放（WINDOW）、动态缩放（DYNAMIC）等多种模式，方便观察细节或整体布局；平移命令则在不改变缩放比例的情况下移动视图范围，模型空间与图纸空间的切换（TILEMODE/PSPACE）通过布局选项卡实现，支持多视口显示，便于同时查看不同角度的图形。

辅助工具类命令提升绘图精度与效率,如对象捕捉（OSNAP）、极轴追踪（POLAR）、栅格显示（GRID）、图层管理（LAYER）、块定义（BLOCK）等，对象捕捉可精确定位端点、中点、圆心等关键点，极轴追踪则按设定角度自动引导绘制方向，图层命令支持分层管理图形，如将轴线、墙体、家具分别置于不同图层，便于控制显示与打印，块定义可将常用图形（如门窗、螺栓）保存为块，插入时统一缩放和旋转，避免重复绘制。

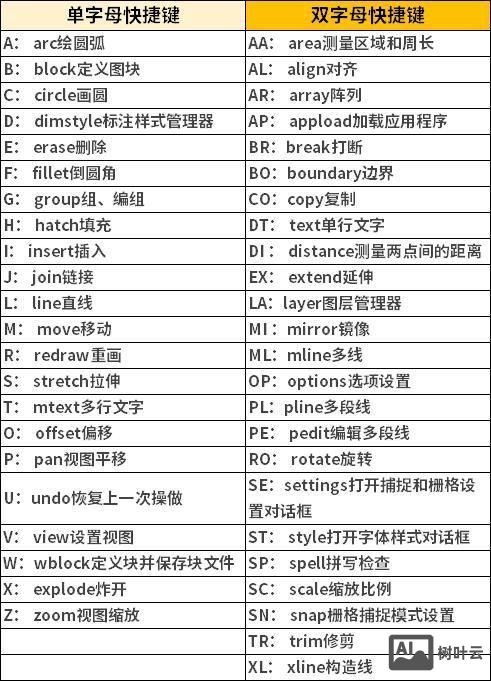

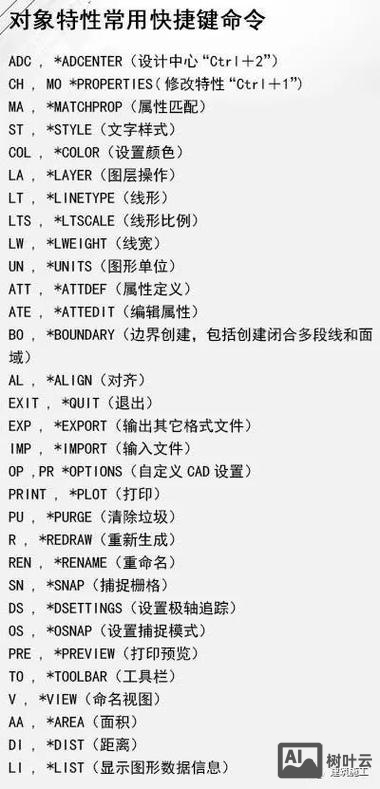

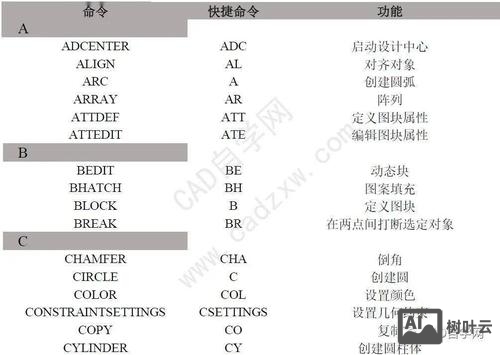

以下为常用CAD命令分类及功能速查表：

相关问答FAQs

Q1：如何快速在CAD中绘制多个均匀分布的圆形？
A：使用“ARRAY”命令（快捷键AR）中的“环形阵列”功能，首先绘制一个圆形作为源对象，然后启动ARRAY命令，选择“极轴阵列”，指定阵列中心点（如圆心），设置项目数量（如6个），并确认是否填充角度（默认360度），完成后可调整阵列半径或删除源对象，实现均匀分布的圆形绘制。

Q2：CAD中标注尺寸时文字显示为问号怎么办？
A：通常是由于文字样式不匹配或字体缺失导致，解决方法：1. 输入“STYLE”命令，检查当前文字样式使用的字体是否为CAD自带字体（如“txt.shx”），避免选择系统不支持的字体；2. 若需使用中文字体，可勾选“使用大字体”并选择“gbcbig.shx”等兼容中文的字体文件；3. 更新标注样式：输入“DIMSTYLE”，选择当前样式，点击“文字”选项卡，确保文字样式与设置一致后重新应用标注。
