CAD转向命令是计算机辅助设计软件中用于改变图形对象方向、位置或视角的核心工具，广泛应用于机械、建筑、电子等工程领域，通过灵活运用转向命令，用户可以高效调整图形布局，优化设计流程，确保图纸符合规范要求，本文将详细解析CAD中常见的转向命令类型、操作方法、应用场景及注意事项，帮助用户全面掌握这一功能。
在CAD软件中,转向命令主要分为三大类：对象旋转、视图旋转和坐标系旋转，对象旋转用于改变单个或多个图形自身的朝向；视图旋转则调整整个绘图区域的观察角度；坐标系旋转则是重新定义绘图基准方向，以AutoCAD为例，最常用的转向命令包括ROTATE、ROTATE3D、VIEW、UCS等，每个命令都有其特定的参数和适用场景。
ROTATE命令是二维绘图中最基础的转向工具,通过指定基点和旋转角度实现对象的方向调整，操作时，用户需先选择要旋转的对象，然后指定旋转基点（即旋转的中心点），最后输入旋转角度或通过拖动鼠标确定角度，正值表示逆时针旋转，负值表示顺时针旋转，将一个矩形旋转45度，基点设为矩形左下角，输入角度45即可完成操作，对于需要精确旋转的情况，可采用“参照”选项，通过指定两个点来定义旋转角度，特别适用于图形方向与特定对象对齐的场景。
三维设计中的转向需求则依赖ROTATE3D命令,该命令允许用户绕空间中的任意轴旋转对象，与ROTATE命令不同，ROTATE3D提供了灵活的旋转轴定义方式，包括两点定义轴、对象对齐轴、视图对齐轴等，旋转一个三维实体时，可选择“对象”选项，以某条直线为旋转轴，输入旋转角度即可实现精确定向，ROTATE3D还支持“最近点”和“视图”选项，分别适用于快速旋转和视图平面内的旋转操作。
视图转向命令主要用于调整观察视角,而不改变对象本身的位置和方向，PLAN命令可将视图恢复为当前坐标系的平面视图，适用于快速切换到俯视图、主视图等标准视角，VPOINT命令通过矢量定义三维观察方向，用户需输入视图的XYZ坐标或使用罗盘和三角轴进行交互式调整，DVIEW命令则提供了更为动态的视图控制，允许用户通过相机目标点、距离、焦距等参数模拟真实观察效果，特别适合复杂三维模型的展示和调整。
坐标系转向命令（UCS）是CAD中高级转向功能的核心，通过重新定义用户坐标系，可以简化复杂图形的绘制过程，在倾斜表面上绘制图形时，可使用UCS命令将坐标系旋转至该表面，使绘图平面与工作面重合，从而避免复杂的坐标计算，UCS命令支持多种定义方式，包括三点定义、对象对齐、视图对齐等，三点”选项最为常用，依次指定原点、X轴正方向点和Y轴正方向点即可完成坐标系创建，UCS命令还提供“世界”选项，用于快速恢复到默认的世界坐标系。
转向命令的应用场景十分广泛,在机械设计中，常使用ROTATE命令调整零件装配方向；在建筑设计中，VIEW命令帮助用户快速切换立面图和剖面图；在三维建模中，UCS命令则简化了复杂曲面的绘制流程，需要注意的是，转向操作前应确保对象选择准确，基点选择合理，以避免图形错位，对于关联尺寸标注，旋转对象后可能需要手动更新标注值，或使用“关联标注”功能确保尺寸随对象自动调整。

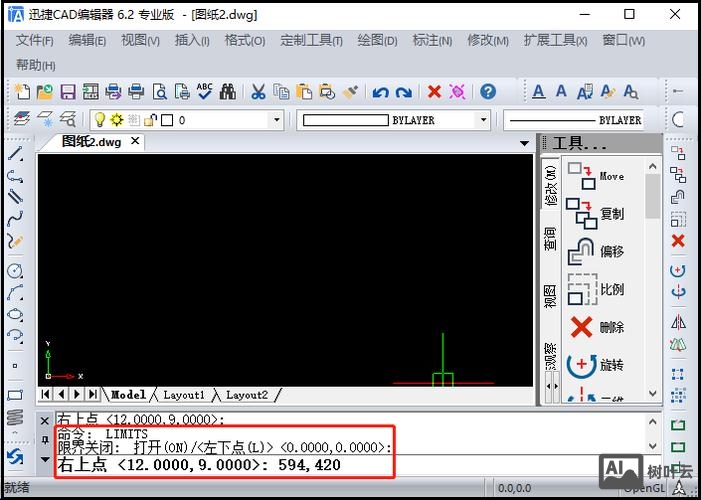

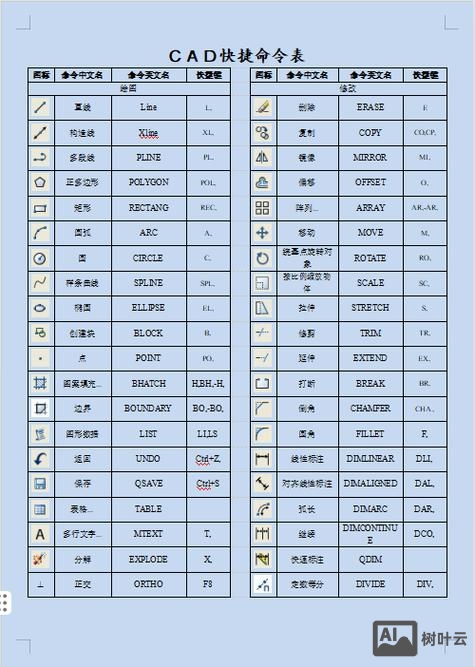

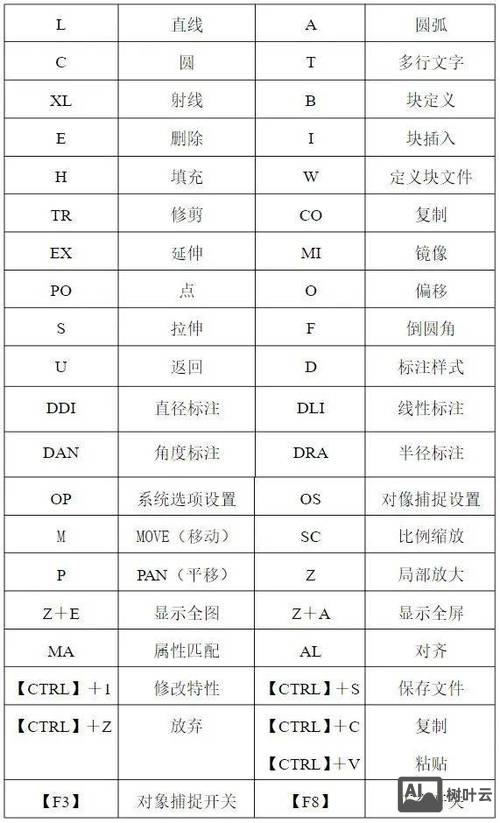

以下为常用转向命令的快捷键及功能对比表：
| 命令名称 | 快捷键 | 主要功能 | 适用场景 |
|---|---|---|---|
| ROTATE | RO | 二维对象旋转 | 平面图形方向调整 |
| ROTATE3D | 3RO | 三维对象旋转 | 空间实体定向 |
| PLAN | 无 | 恢复平面视图 | 视图快速切换 |
| VPOINT | VP | 设置三维视图方向 | 三维观察角度调整 |
| DVIEW | DV | 动态视图控制 | 模拟相机观察效果 |
| UCS | 无 | 用户坐标系管理 | 复杂绘图平面定义 |
在实际操作中,转向命令的精确性至关重要，使用ROTATE命令时，若需将对象旋转至与另一对象平行，可采用“参照”选项，依次选择对象的两个端点作为参照角度，再指定目标角度，对于批量转向操作，可结合选择过滤器（如“全部选择”或“选择类似对象”）提高效率，CAD软件的“夹点编辑”功能也支持快速旋转，选中对象后拖动旋转夹点即可直观调整方向。
转向命令的高级应用还包括与其他命令的组合使用,使用ARRAY命令创建环形阵列时，需先使用ROTATE命令将源对象定向至正确角度；在三维建模中，ROTATE3D命令常与MIRROR3D命令结合，实现对象的对称复制，对于复杂转向需求，还可通过脚本编程或自定义宏实现批量自动化操作，大幅提升设计效率。
需要注意的是,不同CAD软件的转向命令名称和操作方式可能存在差异，在SolidWorks中，转向功能主要通过“移动/复制”命令实现，而Revit则使用“旋转”工具和“工作平面”功能，用户在使用特定软件时应参考其官方文档，掌握符合该软件特点的操作方法，转向操作后应检查图形对象的关联性，确保与其他设计元素的协调一致。
CAD转向命令是提升设计效率的关键工具,从简单的二维旋转到复杂的三维定向，掌握这些命令的用法能够显著优化工作流程，用户应根据实际需求选择合适的转向命令，并结合精确的参数设置和灵活的操作技巧，实现图形对象的高效调整，通过不断的实践和应用，设计师可以熟练驾驭各种转向场景，为工程图纸的准确性和规范性提供有力保障。
相关问答FAQs：
问：在CAD中如何将对象旋转至与另一条直线平行？
答： 可使用ROTATE命令的“参照”选项，首先选择要旋转的对象，指定旋转基点，然后输入“R”选择参照模式，依次选择对象的两个端点定义当前参照角度，再选择目标直线的两个端点定义目标角度，对象将自动旋转至与目标直线平行。问：三维旋转时如何绕自定义轴旋转对象？
答： 使用ROTATE3D命令，选择对象后输入“O”选择“对象”选项，然后选择作为旋转轴的直线、圆或二维多段线，最后输入旋转角度即可，若需通过两点定义旋转轴，可选择“两点”选项，依次指定轴的起点和终点，再输入旋转角度完成操作。
