CAD中align命令如何快速对齐图形？

在CAD软件中，align命令是一个非常实用的对齐工具，它允许用户通过指定源对象和目标对象的对应点，将源对象移动、旋转并缩放，以使其与目标对象精确对齐，这个命令特别适用于需要调整对象位置、方向或比例的场景，例如将一个倾斜的图形摆正、将不同比例的部件对齐，或者将一个图形与另一个图形的特定边或角对齐，align命令的核心优势在于它能够一次性完成移动、旋转和缩放三个操作，大大提高了绘图效率，尤其是在处理复杂图形时，避免了多次使用move、rotate和scale命令的繁琐过程。

要使用align命令，首先需要启动该命令，这可以通过多种方式实现：在命令行中直接输入“align”并按回车键，或者在“修改”菜单中选择“三维操作”子菜单下的“对齐”选项，也可以在“修改”工具栏中点击对应的align命令图标，启动命令后，CAD会提示用户选择要对齐的源对象，用户可以通过窗口选择或点选的方式选择一个或多个对象，选择完成后按回车键确认，CAD会要求用户指定源对象的第一个点，这个点通常是源对象上需要与目标对象对齐的关键点，例如一个角点、中点或端点，指定第一个点后，CAD会提示用户指定目标对象的第一个对应点，即源对象第一个点需要移动到的位置，用户可以在屏幕上直接点击目标点,或者输入坐标值来精确定位。

在指定了第一对对应点后，align命令会继续提示用户指定源对象的第二个点和目标对象的第二个对应点，这一步是确定旋转和缩放的关键，因为通过两对点，CAD可以计算出源对象需要旋转的角度和缩放的比例，如果源对象是一个矩形，用户指定矩形的左上角为第一个源点，目标对象的右上角为目标点；然后指定矩形的右下角为第二个源点，目标对象的左下角为目标点，CAD会自动将矩形旋转并缩放，使其边与目标对象的边对齐，如果用户只需要进行移动和旋转而不需要缩放，可以在指定第二对点后直接按回车键跳过缩放步骤，align命令将保持源对象的原始尺寸,仅根据两对点进行移动和旋转操作。

对于需要更精确控制的场景，align命令还提供了第三对对应点的选项，当用户指定了两对点后，CAD会询问是否指定第三对点，如果输入“Y”并按回车，则可以继续指定源对象和目标对象的第三个点，第三对点的引入使得对齐操作更加灵活，尤其是在三维空间中，能够确保源对象在三个维度上都正确对齐，在对齐三维实体时，通过指定三个不共线的对应点，可以精确地将源实体移动、旋转并缩放至目标实体的位置，在二维绘图中，第三对点通常用于进一步调整对象的方向或比例,确保对齐结果的准确性。

align命令的另一个重要特性是它的实时预览功能，在指定对应点的过程中，CAD会实时显示源对象移动、旋转和缩放后的预览效果，用户可以直观地看到对齐结果是否符合预期，如果不符合，可以随时取消当前操作并重新指定点，align命令还支持对多个对象同时进行对齐操作，用户只需在选择源对象时框选所有需要对齐的对象，然后按照上述步骤指定对应点即可,CAD会自动将所有选中的对象作为一个整体进行对齐。

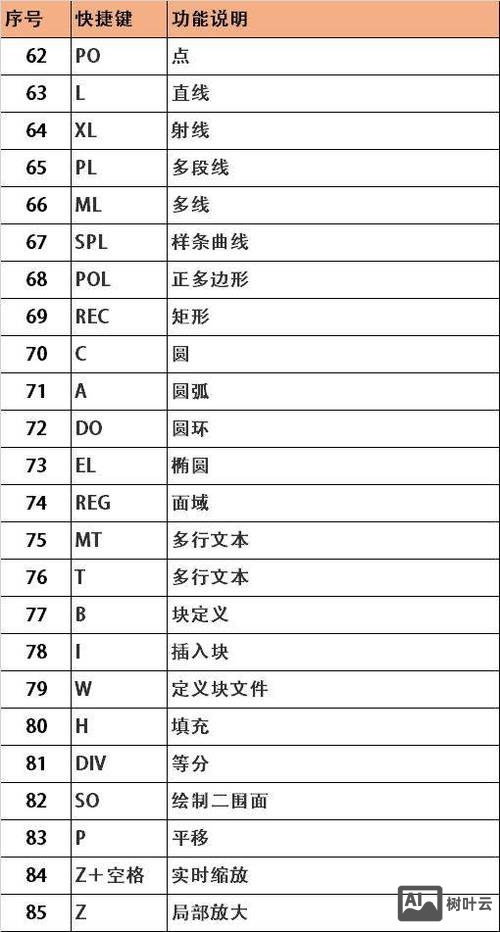

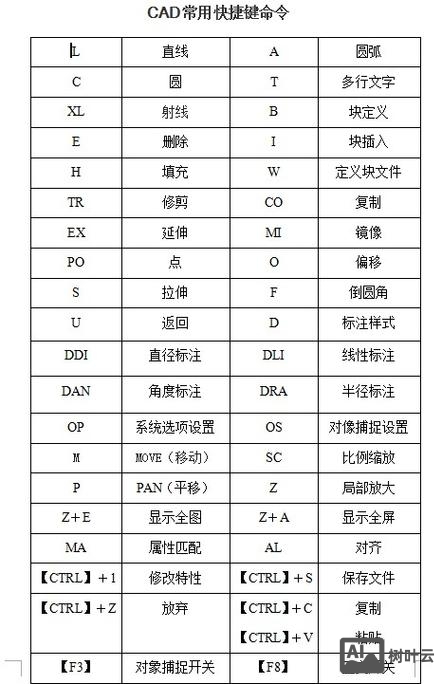

为了更好地理解align命令的应用,以下通过一个表格举例说明其在二维绘图中的典型应用场景：

在使用align命令时，需要注意以下几点：确保指定的对应点位置准确，因为对齐结果完全依赖于这些点的选择；在三维对齐时，尽量选择能够明确确定对象空间位置的点，避免因共线或共面导致的对齐失败；如果对齐结果不符合预期，可以随时按“Esc”键取消操作,并检查对应点的选择是否正确。

相关问答FAQs：

1. 问：align命令和move、rotate命令有什么区别？
   答：align命令集成了move、rotate和scale三个命令的功能，能够通过指定对应点一次性完成对象的移动、旋转和缩放，而move命令仅能改变对象的位置，rotate命令仅能改变对象的方向，scale命令仅能改变对象的大小，在对齐操作需要同时调整位置、方向和比例时，align命令更为高效，而单独使用move、rotate或scale则需要多次操作。

2. 问：在使用align命令时，如何避免对象在对齐后发生意外的缩放？
   答：如果只需要移动和旋转而不需要缩放，可以在指定第二对对应点后，直接按回车键跳过第三对点的提示，此时align命令将保持源对象的原始尺寸，也可以通过指定两对对应点时，确保源对象的两点距离与目标对象的两点距离相同，这样缩放比例将为1,对象尺寸不会改变。
