CAD命令大全，常用命令有哪些？

CAD命令是计算机辅助设计软件中用于绘图、编辑和修改图形的核心工具，熟练掌握这些命令能大幅提升设计效率，以下从基础绘图、编辑修改、标注查询、三维建模及视图控制等维度，详细梳理常用CAD命令及其功能，并辅以表格汇总高频命令，最后附相关问答。

基础绘图命令

基础绘图是CAD操作的起点,常用命令包括：

• LINE（L）：绘制直线，指定起点和终点即可创建线段，支持连续绘制多条首尾相连的直线。
• XLINE（XL）：绘制构造线，两端无限延伸，常作辅助线。
• PLINE（PL）：绘制多段线，可包含直线、圆弧，且可设置不同宽度，适合绘制复杂轮廓。
• POLYGON（POL）：绘制正多边形，支持输入边数（3-1024）及内接/外切圆半径。
• RECTANG（REC）：绘制矩形，只需指定对角点，可设置圆角、宽度等属性。
• CIRCLE（C）：绘制圆，提供圆心半径、两点、三点、相切相切半径等多种方式。
• ARC（A）：绘制圆弧，支持起点圆心端点、圆心起点角度等11种绘制方式。
• ELLIPSE（EL）：绘制椭圆，需指定中心点、轴端点及另一半轴长度。
• POINT（PO）：绘制点，可设置点样式，常用于标记位置。
• HATCH（H）：填充图案，用于封闭区域的剖面线或纹理填充，支持自定义比例和角度。

编辑修改命令

编辑命令用于调整已有图形,是提高绘图精度的关键：

• ERASE（E）：删除选中对象，可通过窗口或交叉窗口选择。
• COPY（CO/CP）：复制对象，可指定基点和第二点实现单次或多次复制。
• OFFSET（O）：偏移对象，创建与原对象平行且等距的新图形，适用于同心圆、平行线等。
• MOVE（M）：移动对象，通过基点和目标点调整图形位置。
• ROTATE（RO）：旋转对象，指定基点及旋转角度（可输入正值或负值）。
• SCALE（SC）：缩放对象，指定基点及比例因子，实现图形等比放大或缩小。
• TRIM（TR）：修剪对象，以其他对象为边界，裁剪掉多余部分。
• EXTEND（EX）：延伸对象，将对象延伸至指定边界。
• STRETCH（S）：拉伸对象，交叉窗口选择部分对象后，可拉伸调整形状。
• FILLET（F）：倒圆角，用指定半径的圆弧连接两条直线或圆弧。
• CHAMFER（CHA）：倒角，在两条直线间创建倒角，可设置距离或角度。
• ARRAY（AR）：阵列对象，包括矩形阵列（行列间距）、路径阵列（沿路径分布）和极阵列（围绕中心点旋转分布）。
• MIRROR（MI）：镜像对象，以指定线为对称轴创建对称图形。
• EXPLODE（X）：分解对象，将块、多段线等复合对象分解为单一元素。

标注查询命令

标注与查询是确保设计规范性和数据准确性的核心：

• DIMLINEAR（DLI）：线性标注，标注水平或垂直方向的尺寸。
• DIMALIGNED（DAL）：对齐标注，标注倾斜对象的实际长度。
• DIMRADIUS（DRA）：半径标注，标注圆或圆弧的半径。
• DIMDIAMETER（DDI）：直径标注，标注圆或圆弧的直径。
• DIMANGULAR（DAN）：角度标注，标注两条直线间的角度。
• QLEADER（LE）：快速引线，添加注释文字或引出线。
• QDIM：快速标注，一次性选择多个对象生成连续、并列等标注。
• DIST（DI）：测量两点间距离，显示长度、角度及坐标差。
• AREA（AA）：计算封闭区域面积及周长，可加减多个区域面积。
• LIST（LI）：查询对象属性，如图层、线型、坐标等详细信息。
• ID：指定点坐标，显示该点的X、Y、Z轴坐标值。

三维建模与视图控制命令

三维设计需掌握建模及视图操作命令：

• BOX：创建长方体，指定长宽高或两个角点。
• CYLINDER：创建圆柱体，需指定底面半径及高度。
• CONE：创建圆锥体，指定底面半径及高度或顶点位置。
• SPHERE：创建球体，指定球心及半径。
• EXTRUDE（EXT）：拉伸二维对象为三维实体，可设置倾斜角度。
• REVOLVE（REV）：旋转二维对象为三维实体，需指定旋转轴及角度。
• VPOINT（VP）：设置三维视点，调整观察方向。
• 3DORBIT：动态观察三维模型，鼠标拖拽旋转视图。
• PLAN：以当前坐标系显示平面视图，重置观察方向。
• VISUALSTYLES：切换视觉样式，如线框、隐藏、真实感等。

其他实用命令

• LIMITS：设置图形界限，控制绘图范围。
• ZOOM（Z）：缩放视图，如“实时（R）”“窗口（W）”“全部（A）”等选项。
• PAN（P）：平移视图，移动图形位置而不改变缩放比例。
• LAYER（LA）：图层管理，创建、删除、控制图层可见性及属性。
• MATCHPROP（MA）：特性匹配，将源对象的属性（如颜色、线型）应用到目标对象。
• BLOCK（B）：创建块，将多个对象组合为单一对象，方便重复调用。
• INSERT（I）：插入块或外部参照，将已有图形添加到当前文件。
• PURGE（PU）：清理未使用的图层、块、样式等，减小文件体积。

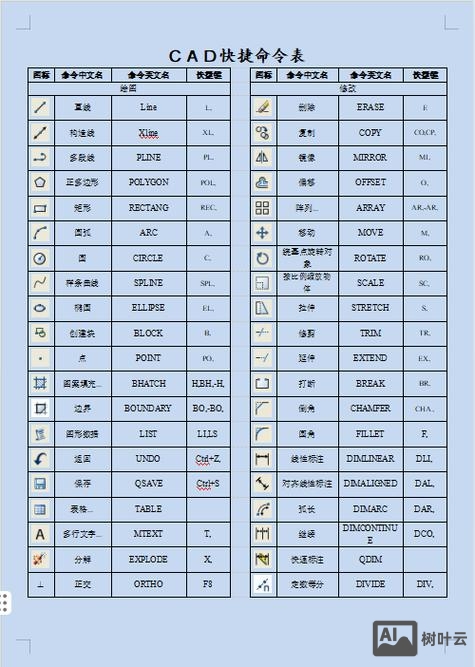

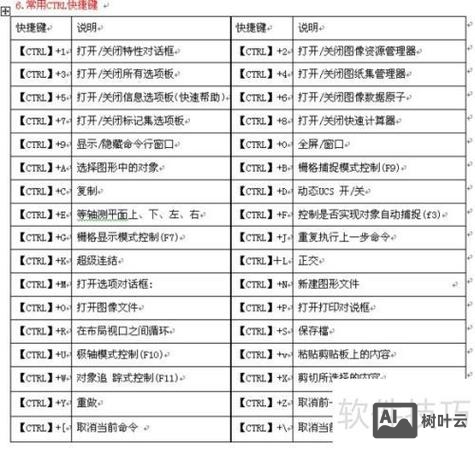

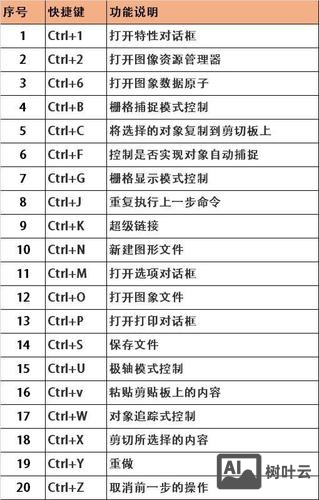

常用CAD命令速查表

相关问答FAQs

Q1：如何快速绘制多个等间距的图形？
A1：使用ARRAY（AR）命令，需绘制多个等间距圆形，先绘制一个圆形，输入AR，选择该圆形，选择“矩形阵列”或“路径阵列”，设置行数（列数）及间距（或路径），确认即可快速生成，若需环形分布，选择“极阵列”，指定中心点及项目数量即可。

Q2：CAD中“冻结”和“锁定”图层有什么区别？
A2：冻结（FREEZE）图层后，该图层上的对象不显示、不可编辑，也不会参与重生成，可减少系统负担，适合复杂图形；锁定（LOCK）图层后，对象仍显示但不可编辑，可参考其位置绘制新图形，常用于保护已完成的设计，两者均不影响图层打印设置，但冻结图层无法设置为当前层。
