Abaqus作为一款功能强大的有限元分析软件,其命令驱动功能为高级用户和自动化分析提供了极大的灵活性，通过命令流（通常以.inp文件的形式），用户可以精确控制分析过程中的每一个细节，从几何建模、材料定义、边界条件设置到求解控制和后处理输出，这种方式不仅能够避免图形界面操作可能带来的误差，还能实现复杂模型的批量处理和参数化分析，极大地提升了工作效率和可重复性，在Abaqus/Standard和Abaqus/Explicit中，命令流的核心在于关键词（Keywords）和相应的选项（Options），每个关键词都以星号开头，用于定义模型的不同部分和求解参数。
几何模型的构建是命令流的基础,在Abaqus中，几何可以通过直接输入节点和单元来生成，也可以通过导入外部CAD文件（如IGES、STEP格式）来实现，对于简单的几何形状，直接使用*NODE和ELEMENT关键词更为高效。NODE用于定义节点的坐标，ELEMENT用于指定单元类型和节点连接关系，以二维四边形单元为例，ELEMENT, TYPE=CPS4表示定义连续的平面应力四节点单元，后续跟随单元编号和对应的四个节点编号，对于复杂的几何特征，如圆孔、倒角等，可能需要借助PART`、ASSEMBLY等关键词来组织部件和装配体。PART用于定义一个独立的部件，包含其几何和材料属性，而ASSEMBLY`则用于将不同的部件按照相对位置关系组装成完整的模型，支持平移、旋转和镜像等操作。
材料模型的定义是影响分析准确性的关键环节,Abaqus提供了丰富的材料模型库，涵盖线弹性、弹塑性、超弹性、粘弹性、损伤等多种材料行为。*MATERIAL关键词用于定义一个材料，并通过*ELASTIC指定弹性参数，如*ELASTIC, TYPE=ISO各向同性材料的弹性模量和泊松比，对于非线性材料，如塑性材料，需要使用*PLASTIC关键词定义屈服应力与塑性应变的关系曲线，金属材料的弹塑性分析中，*PLASTIC后跟随多组屈服应力和对应的塑性应变数据点，对于复合材料，可能需要使用*LAYERED SOLID SECTION或COMPOSITE关键词来定义铺层信息，包括各层的材料方向、厚度和材料属性。DENSITY`用于定义材料密度，这对于动力学分析或考虑自重的静力学分析至关重要。
边界条件和载荷的施加是模拟实际工况的核心。*BOUNDARY用于约束节点的自由度，例如*BOUNDARY, LOAD=SET1, XSYMM表示对节点集合SET1施加X方向的对称边界条件，每个边界条件需要指定节点编号（或节点集合）、自由度编码（1-3分别表示X、Y、Z方向的平动，4-6表示转动）以及约束值（通常为0表示完全约束），对于载荷，*CLOAD用于施加集中力，*DLOAD用于分布载荷，而PRESSURE用于定义表面压力。CLOAD, P=SET2, F3=1000表示对节点集合SET2的Z方向施加大小为1000N的集中力，在热分析中，则需要使用TEMPERATURE`或HEAT FLUX`等关键词来定义温度边界条件或热流载荷。
分析步和求解控制是决定分析类型和收敛性的关键。*STEP关键词用于定义一个新的分析步，可以指定线性摄动（如线性 perturbation）或一般分析步（如静态、动态、显式动态）。*STEP, NAME=STATIC_STEP, NLGEOM=YES表示定义一个包含几何非线性的静态分析步，在分析步内部，需要指定输出请求，如*OUTPUT, FIELD, VARIABLE=ALL用于输出场变量结果（如位移、应力），而OUTPUT, HISTORY, VARIABLE=ALL用于输出历史变量结果（如反力、能量），对于非线性问题，可能需要设置收敛控制参数，如CONTROLS用于指定分析步的时间增量、最大增量等，以确保求解的稳定性和收敛性，在Abaqus/Explicit中，还需要定义质量缩放（*MASS SCALING`）来调整稳定时间增量，从而提高计算效率。
单元类型和网格质量的选取直接影响计算精度和效率,Abaqus提供了多种单元类型，如实体单元（C3D8、C3D10）、壳单元（S4R、S3R）、梁单元（B31、B32）等，选择时需考虑问题的维度、几何形状和变形特征，对于薄壁结构，壳单元通常比实体单元更高效；对于大变形问题，可能需要选择具有沙漏控制 hourglass control 的单元（如C3D8R），网格划分可以通过*MESH CONTROLS指定单元形状（如四边形、三角形），而ELEMENT TYPE则进一步明确单元的具体类型和积分点数量，网格质量检查是必不可少的一步，畸形单元可能导致求解失败或结果失真，可以通过Abaqus/CAE中的网格诊断工具或命令流中的CHECK`关键词进行验证。

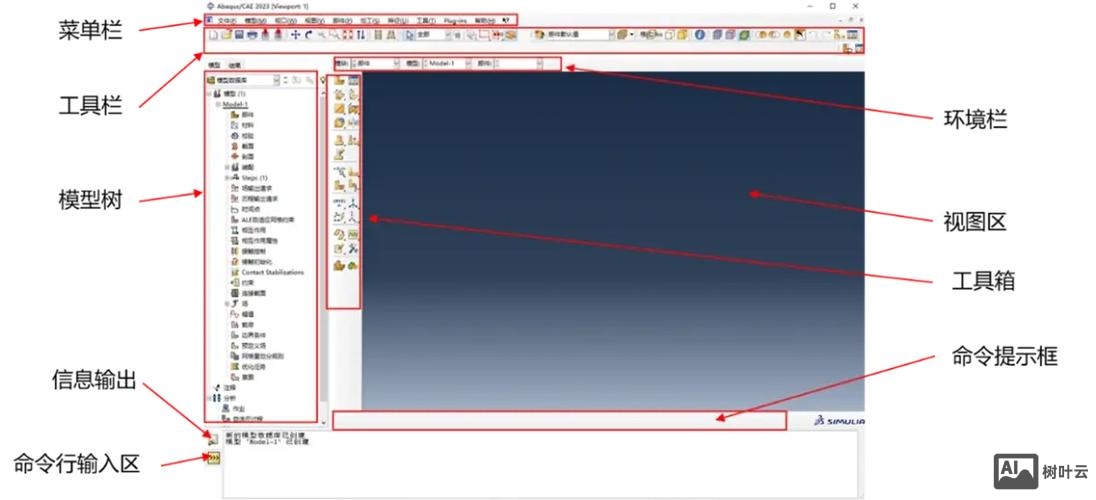

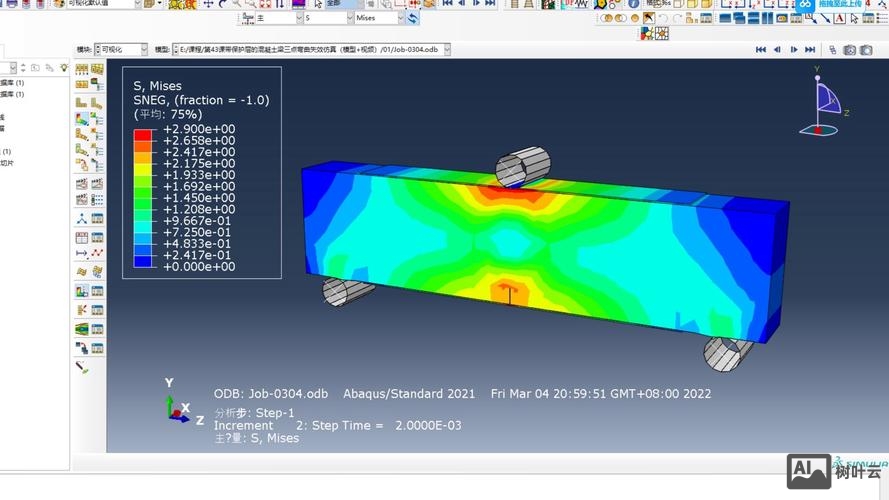

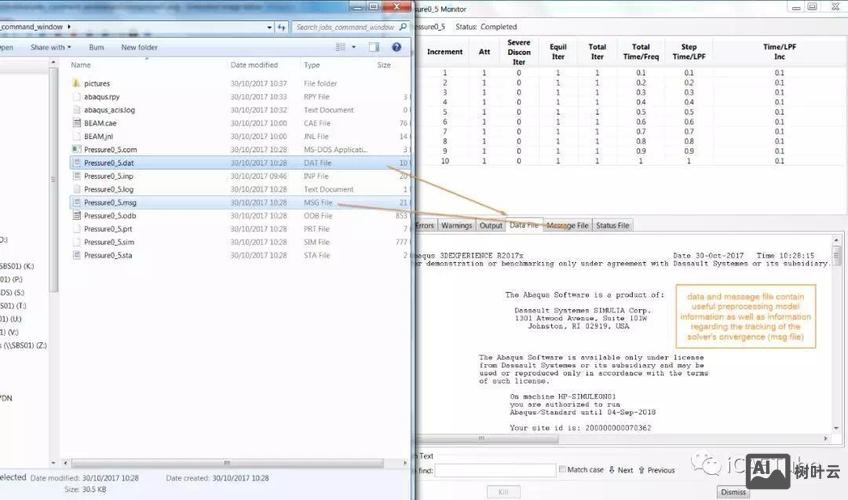

后处理是获取分析结果并评估模型行为的重要环节,Abaqus/Viewer提供了丰富的可视化工具，而通过命令流输出结果文件（.odb）后，可以编写脚本（如Python）进行批量数据处理和结果提取，使用*OUTPUT, FIELD, VARIABLE=S, MISES可以输出von Mises应力分布，而OUTPUT, HISTORY, VARIABLE=RF可以输出反力历史曲线，对于疲劳分析，可能需要结合FATIGUE关键词定义疲劳载荷和材料S-N曲线，Abaqus还支持子模型（Submodeling）技术，通过*SUBMODEL`关键词对局部区域进行细化分析，以提高计算精度。
为了更直观地展示命令流的结构和参数,以下是一个简单的静态分析命令流示例表格：
| 参数 | 说明 | |
|---|---|---|
| *HEADING | Example Static Analysis | |
| *PREPRINT, MODEL=NO, HISTORY=NO | 控制打印输出 | |
| *PART, NAME=PART-1 | 定义部件 | |
| *NODE | 1, 0.0, 0.0, 0.0 2, 1.0, 0.0, 0.0 | 定义节点坐标 |
| *ELEMENT, TYPE=CPS4 | 1, 1, 2, 4, 3 | 定义四边形单元 |
| *MATERIAL, NAME=MAT-1 | 定义材料 | |
| *ELASTIC | 200000, 0.3 | 弹性模量200GPa，泊松比0.3 |
| *SOLID SECTION, MATERIAL=MAT-1 | 1 | 将材料赋给部件1 |
| *ASSEMBLY | 定义装配体 | |
| *INSTANCE, NAME=PART-1-1, PART=PART-1 | 实例化部件 | |
| *NODE | 3, 1.0, 1.0, 0.0 4, 0.0, 1.0, 0.0 | 添加更多节点 |
| *ELEMENT | 2, 2, 3, 5, 4 | 添加更多单元 |
| *STEP, NAME=STEP-1 | 静态分析步 | |
| *STATIC | 静态分析，默认时间1 | |
| *BOUNDARY | 1, 1, 0 1, 2, 0 | 约束节点1的X、Y方向 |
| *CLOAD | 4, 2, -1000 | 节点4的Y方向施加载荷-1000N |
| *OUTPUT, FIELD, VARIABLE=ALL | 输出场变量 | |
| *OUTPUT, HISTORY, VARIABLE=ALL | 输出历史变量 | |
| *END STEP | 结束分析步 |
在实际应用中,命令流的编写需要结合具体问题反复调试和优化，例如通过调整网格密度、收敛容差和增量步数来平衡计算精度和效率，Abaqus的Python脚本接口（Abaqus Scripting Interface）进一步扩展了命令流的功能，允许用户实现复杂的参数化建模、批量分析和结果自动化处理，为高级用户提供了极大的灵活性。
相关问答FAQs：
问：如何在Abaqus命令流中实现参数化分析？
答：Abaqus命令流支持通过变量定义和循环结构实现参数化分析，在.inp文件中使用注释定义变量，例如** PARAMETER, LENGTH=100, WIDTH=50，然后在后续关键词中使用这些变量，如*NODE, NSET=ENDS后跟随1, 0, 0, 0和2, LENGTH, 0, 0，对于批量参数分析，可以结合Python脚本，使用循环语句生成多个.inp文件，并通过命令行abaqus job=job_name input=input_file.inp依次提交分析，最后提取结果进行比较，Python脚本中可以使用for length in [100, 150, 200]:循环修改变量并生成对应的输入文件。问：Abaqus命令流中如何处理接触问题？
答：接触问题的定义在Abaqus中通过*CONTACT PAIR或INTERACTION关键词实现，首先需要定义接触面（Surface），如SURFACE, NAME=SURF-1后跟随节点或单元编号，然后指定主从面关系，例如CONTACT PAIR, INTERACTION=SURF_INT, SMALL SLIDING=NO，其中SMALL SLIDING=NO允许有限滑移，对于复杂的接触行为，可以定义接触属性（FRICTION）如库仑摩擦，指定摩擦系数，在显式动力学分析中，还需设置接触罚刚度（*CONTACT CONTROLS, PENALTY=STIFFNESS`）以避免穿透，接触问题的收敛性依赖于网格质量和接触参数的调整，通常需要细化接触区域的网格并适当增加罚刚度。
