CADs命令有哪些？如何快速掌握？

在计算机辅助设计（CAD）领域，命令是用户与软件交互的核心，通过输入特定指令可快速完成绘图、编辑、标注等操作，以AutoCAD为例，其命令体系庞大且功能丰富，掌握常用命令能显著提升设计效率，以下将详细解析CAD命令的分类、功能及使用技巧，帮助用户更好地理解和应用这些工具。

CAD命令主要可分为绘图类、编辑类、标注类、辅助工具类等，绘图类命令是创建图形的基础，包括直线（LINE）、圆（CIRCLE）、圆弧（ARC）、多段线（PLINE）、矩形（RECTANG）等，直线命令可通过指定起点和终点绘制连续线段，支持输入相对坐标（如@100,0）或极坐标（如@50<30）来精确控制长度和方向；圆命令提供多种绘制方式，如圆心半径（CIRCLE→指定圆心→输入半径）、两点（2P）、三点（3T）及相切相切半径（TTR），满足不同设计场景需求，多段线命令则可绘制由直线和圆弧组成的连续线段，且整体可作为一个对象编辑，通过设置宽度（W）参数可创建带粗细的线条，适用于绘制箭头、轮廓等复杂图形。

编辑类命令用于修改已有图形,是优化设计的关键，常用命令包括移动（MOVE）、复制（COPY）、旋转（ROTATE）、缩放（SCALE）、修剪（TRIM）、延伸（EXTEND）等，移动命令需先选择对象，再指定基点和位移点，实现图形位置的精确调整；复制命令支持单个或多次复制（COPY→选择对象→指定基点→输入M→重复指定目标点），配合阵列（ARRAY）命令可快速生成规则分布的图形副本，修剪和延伸命令是互逆操作，需先选择边界对象，再点击要修剪或延伸的目标部分，常用于处理线条交叉或连接场景，倒角（CHAMFER）和圆角（FILLET）命令可通过设置距离或半径，将两条线段的连接处修改为斜角或圆弧，提升图形的规范性。

标注类命令用于尺寸和文字注释,确保设计信息的准确传达，线性标注（DIMLINEAR）用于标注水平、垂直或倾斜方向的长度，需指定延伸线原点和尺寸线位置；对齐标注（DIMALIGNED）则自动适应倾斜对象的实际长度；半径/直径标注（DIMRADIUS/DIMDIAMETER）可快速标注圆或圆弧的尺寸，文字标注（TEXT/MTEXT）支持单行或多行文字输入，通过设置文字样式（STYLE）可调整字体、高度和倾斜角度，公差标注（TOLERANCE）和引线标注（QLEADER）则常用于机械设计中，前者形位公差的标注，后者用于添加带箭头的说明文字。

辅助工具类命令虽不直接生成图形,但能大幅提升绘图精度和效率，对象捕捉（OSNAP）可自动捕捉端点、中点、圆心等关键点，避免手动误差；正交模式（ORTHO）限制鼠标移动方向为水平或垂直，便于绘制垂直线条；图层（LAYER）命令可创建多个图层并设置颜色、线型、线宽，实现图形的分类管理，例如将中心线、轮廓线、标注分置不同图层，便于编辑和打印，视图操作（ZOOM/PAN）用于调整显示范围，ZOOM的“E”选项可最大化显示所有对象，PAN则平移视图而不改变缩放比例，块（BLOCK）命令可将常用图形（如螺栓、门窗）定义为块，插入时统一缩放和旋转，减少重复绘图工作。

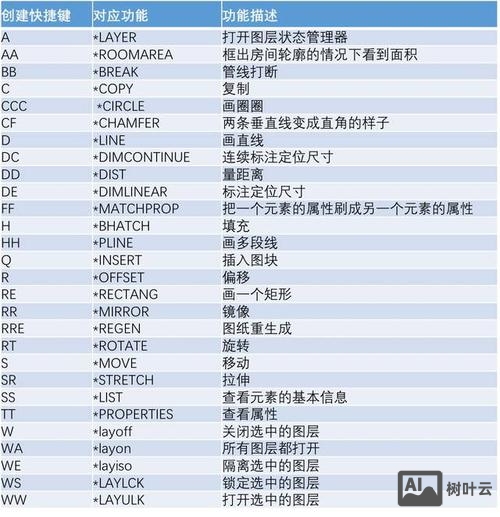

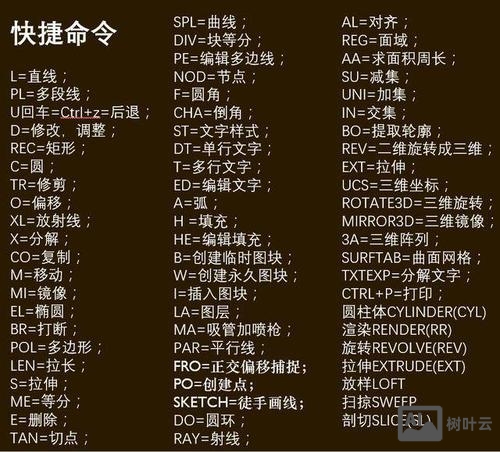

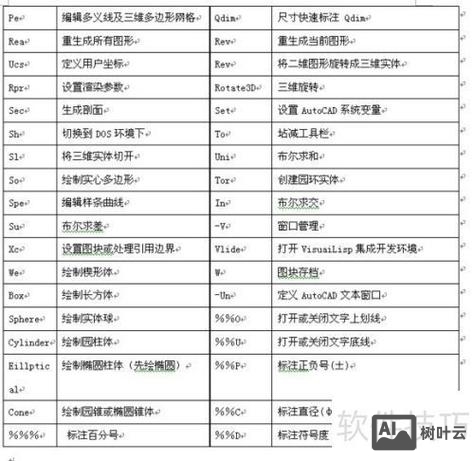

为更直观展示部分命令的快捷键及功能,以下列举常用CAD命令速查表：

在实际应用中,命令的组合使用能解决复杂问题，绘制带圆角的矩形时，可先用RECTANG命令绘制矩形，再用FILLET命令设置半径并选择相邻边进行圆角处理；绘制对称图形时，可先绘制一半，再用MIRROR命令镜像复制，自定义命令别名（如在acad.pgp文件中设置“L=LINE”）可简化输入流程，提高操作速度。

相关问答FAQs：

Q1：如何快速绘制多个相同间距的图形？
A：可使用ARRAY命令，选择需阵列的对象后，输入ARRAY命令，选择“矩形阵列（R）”或“极阵列（PO）”，矩形阵列需设置行数、列数、行间距和列间距，极阵列需指定阵列中心点、数量和填充角度，绘制5个间距为50的水平直线，可先画一条直线，执行ARRAY→选择矩形阵列→设置列数为5、列间距为50，即可快速生成。

Q2：CAD中“块”和“组”有什么区别？
A：块（BLOCK）是将多个对象定义为单一对象，可插入、缩放和旋转，且修改块定义后所有实例自动更新，适用于重复使用的图形（如标题栏、符号）；组（GROUP）则是将多个对象临时组合，方便整体选择和编辑，但组内对象仍可单独修改，且修改不会影响其他组，适用于临时性对象集合，块的优点在于节省存储空间，而组更灵活，适合局部调整场景。
