在室内设计工作中，CAD软件是不可或缺的工具，熟练掌握快捷键命令能显著提升绘图效率，以下整理了室内设计常用的CAD快捷键命令大全，涵盖绘图、编辑、标注、视图等核心功能，并辅以表格分类呈现,方便查阅与记忆。

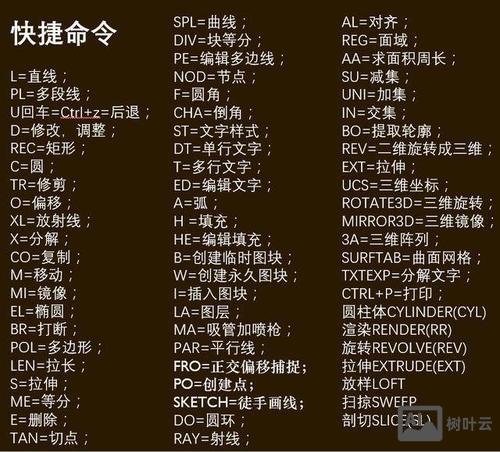

（图片来源网络，侵删）
绘图类快捷键
绘图是室内设计的基础，快捷键能快速调用绘图工具，精准创建图形元素。
| 快捷键 | 命令全称 | 功能说明 |
|---|---|---|
| L | LINE | 绘制直线 |
| PL | PLINE | 绘制多段线（可设置宽度） |
| C | CIRCLE | 绘制圆形 |
| A | ARC | 绘制圆弧 |
| REC | RECTANG | 绘制矩形 |
| POL | POLYGON | 绘制正多边形 |
| EL | ELLIPSE | 绘制椭圆 |
| REG | REGION | 创建面域（用于布尔运算） |
| H | HATCH | 填充图案（如地面材质、墙体填充） |
| T/MT | MTEXT | 多行文字（标注说明、文字注释） |
| DT | DTEXT | 单行文字（简单文字标注） |
| B | BLOCK | 创建块（定义常用图块，如门窗、家具） |
| I | INSERT | 插入块（调用已定义的图块） |
| DIV | DIVIDE | 等分对象（如等分线段放置灯具） |
| ME | MEASURE | 定距等分（按指定距离放置对象） |
编辑类快捷键
编辑功能用于调整图形位置、形状及属性，是修改和完善设计的关键。
| 快捷键 | 命令全称 | 功能说明 |
|---|---|---|
| O | OFFSET | 偏移（复制等距对象，如墙体、门窗洞口） |
| M | MOVE | 移动对象（调整家具、设备位置） |
| CO/CP | COPY | 复制对象（快速复制相同元素） |
| RO | ROTATE | 旋转对象（调整家具朝向、布局方向） |
| MI | MIRROR | 镜像对象（对称复制，如对称空间布局） |
| AR | ARRAY | 阵列（矩形/环形阵列，如批量复制灯具、插座） |
| TR | TRIM | 修剪（裁剪多余线条，精确图形边界） |
| EX | EXTEND | 延伸（将线条延伸至指定边界） |
| S | STRETCH | 拉伸（调整图形长度或形状，如加长房间） |
| X | EXPLODE | 分解（将块、多段线等拆分为独立对象） |
| F | FILLET | 倒圆角（将直角改为圆角，优化细节） |
| CHA | CHAMFER | 倒角（设置角度和距离，创建斜角） |
| E/DEL | ERASE | 删除对象（清除多余图形） |
| U | UNDO | 撤销上一步操作 |
| REDO | REDO | 恢复撤销的操作 |
| PE | PEDIT | 编辑多段线（合并、修改多段线属性） |
标注类快捷键
标注是室内设计图纸的重要组成部分，快捷键能快速添加尺寸、文字等标注信息。
| 快捷键 | 命令全称 | 功能说明 |
|---|---|---|
| DLI | DIMLINEAR | 线性标注（标注水平、垂直尺寸） |
| DAL | DIMALIGNED | 对齐标注（标注倾斜对象的实际长度） |
| DAR | DIMARC | 弧长标注（标注圆弧长度） |
| DDI | DIAMETER | 直径标注（标注圆或圆弧直径） |
| DRA | DIMRADIUS | 半径标注（标注圆或圆弧半径） |
| DJO | DIMJOGGED | 折弯标注（大半径圆弧的简化标注） |
| DAN | DIMANGULAR | 角度标注（标注角度大小） |
| DCO | DIMCONTINUE | 连续标注（基于已有尺寸标注连续尺寸） |
| DDA | DIMBASELINE | 基线标注（以同一基准进行尺寸标注） |
| LE | QLEADER | 快速引线（添加文字说明或指向标注） |
| TOL | TOLERANCE | 形位公差标注（机械设计常用，室内较少用） |
| ED | DDEDIT | 编辑文字或标注（修改文字内容、标注文字） |
| D | DIMSTYLE | 标注样式管理器（设置标注样式、箭头、文字等） |
视图与显示控制快捷键
视图控制方便观察图纸细节，快速切换视角，提升绘图体验。

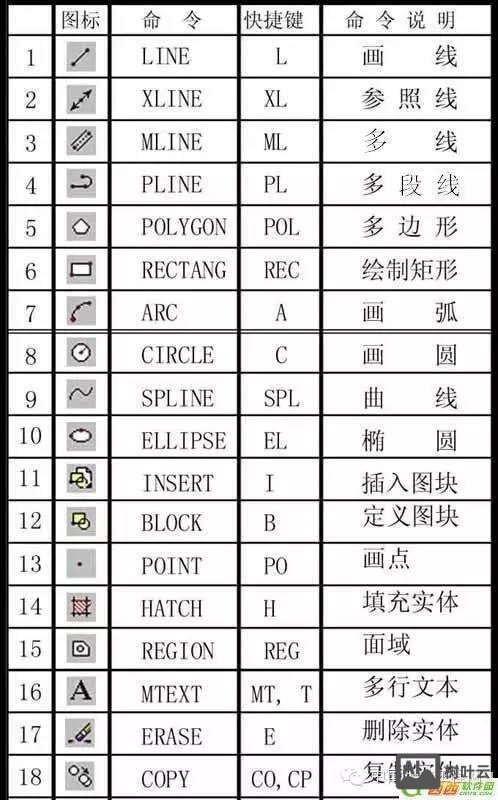

（图片来源网络，侵删）
| 快捷键 | 命令全称 | 功能说明 |
|---|---|---|
| Z | ZOOM | 视图缩放（输入Z后按E显示全图，P返回上一视图） |
| P | PAN | 平移视图（拖动图纸查看不同区域） |
| V | VIEW | 视图管理器（保存、调用命名视图） |
| DSV | DSVIEWER | 鸟瞰视图（全局视图快速定位） |
| RE | REGEN | 重生成（刷新视图，显示图形真实效果） |
| RA | REGENALL | 全部重生成（刷新所有视口） |
| OP/PR | OPTIONS | 选项设置（自定义CAD参数、快捷键等） |
| DS | DSETTINGS | 草图设置（设置捕捉、栅格、极轴等） |
| F7 | GRID | 栅格显示开关（显示/隐藏网格） |
| F8 | ORTHO | 正交模式开关（绘制水平/垂直直线） |
| F9 | SNAP | 捕捉模式开关（精确捕捉栅格点） |
| F10 | POLAR | 极轴追踪开关（按角度追踪绘制） |
| F11 | OTRACK | 对象捕捉追踪开关（基于对象点追踪） |
图层与对象特性快捷键
图层管理是CAD高效绘制的核心，快捷键能快速切换图层、修改对象属性。
| 快捷键 | 命令全称 | 功能说明 |
|---|---|---|
| LA | LAYER | 图层特性管理器（新建、删除、冻结图层） |
| LAYERP | LAYERPMODE | 图层匹配（将对象图层匹配至目标图层） |
| LAYMVC | LAYVISO | 冻结除当前图层外的所有图层 |
| LAYTHW | LAYTHAW | 解冻所有图层 |
| COL/C | COLOR | 设置对象颜色（为不同图层或对象设置颜色） |
| LT/LTYPE | LINETYPE | 设置线型（点划线、虚线等） |
| LW | LWEIGHT | 设置线宽（粗细区分，如墙体轮廓加粗） |
| CH/MO | PROPERTIES | 特性选项板（修改对象图层、颜色、线型等属性） |
| MA | MATCHPROP | 特性匹配（将对象属性复制至其他对象） |
其他实用快捷键
| 快捷键 | 命令全称 | 功能说明 |
|---|---|---|
| Ctrl+1 | PROPERTIES | 打开/关闭特性选项板 |
| Ctrl+2 | ADCENTER | 设计中心（管理图块、图层、外部参照） |
| Ctrl+O | OPEN | 打开文件 |
| Ctrl+N | NEW | 新建文件 |
| Ctrl+S | SAVE | 保存文件 |
| Ctrl+Shift+S | SAVEAS | 另存为 |
| Ctrl+P | PLOT | 打印文件 |
| Ctrl+Z | UNDO | 撤销 |
| Ctrl+Y | REDO | 恢复 |
| Ctrl+C | COPYCLIP | 复制至剪贴板 |
| Ctrl+V | PASTECLIP | 粘贴剪贴板内容 |
| Ctrl+Shift+C | COPYBASE | 带基点复制 |
| Ctrl+Shift+V | PASTESPEC | 选择性粘贴 |
| DI | DIST | 测量两点间距离 |
| AA | AREA | 测量对象面积或周长 |
| LI/LS | LIST | 显示对象信息（图层、线型、坐标等） |
| AV | DSVIEWER | 鸟瞰视图 |
| ST | STYLE | 文字样式管理器（设置文字字体、大小） |
相关问答FAQs
问题1：如何自定义CAD快捷键？
解答：自定义CAD快捷键可通过以下步骤操作：
- 输入命令“OP”或“OPTIONS”，打开“选项”对话框；
- 切换至“配置”选项卡，点击“重置”恢复默认配置（可选）；
- 切换至“编辑”选项卡，点击“键盘快捷键”按钮；
- 在“自定义用户界面”对话框中，左侧选择“快捷键”下的“快捷键”，右侧“命令”栏输入需要修改的命令（如“LINE”）；
- 在“快捷键”栏输入新的快捷键组合（如“+L”），点击“指定”保存；
- 点击“确定”关闭对话框，新快捷键即可生效。
问题2：如何快速选择图层中的所有对象？
解答：快速选择图层中所有对象的方法有两种：
- 图层过滤器法：输入“LA”打开图层管理器，选中目标图层，点击“开/关”图标旁的“冻结/解冻”下拉菜单，选择“选择当前图层上的所有对象”，此时图层内所有对象被选中，可直接进行编辑。
- 快速选择命令法：输入“QSELECT”打开“快速选择”对话框，在“应用到”栏选择“整个图形”，“对象类型”选择“多段线/直线/块”等（或选择“所有对象”），“特性”栏选择“图层”，“运算符”选择“等于”，“值”选择目标图层名称，点击“确定”即可快速选中该图层所有对象。

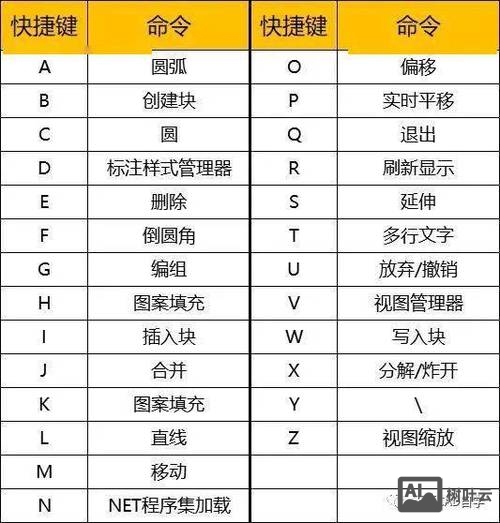

（图片来源网络，侵删）
